第 6 章 编辑辅助功能
6-1
6.编辑辅助功能
6.1 确认数据完成状态
6.1.1 数据完成状态
要检查生产程序数据的完成状态时，在编辑程序菜单中选择[数据]，然后选择[数据完
成状态]。

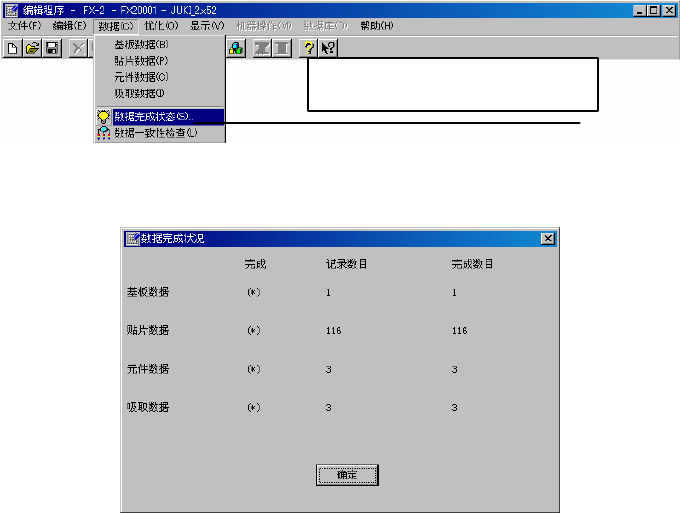

图 6.1-1 选择[数据完成状态]。
显示下图[数据完成状况] 对话框。
图 6.1-2 [数据完成状况] 对话框
这里显示各种数据的输入件数和完成件数。各项目完成状况，内容分述如下。
① 完成
显示每种数据的完成／未完成状况。
(*)：表示数据已完成。
( )：表示数据未完成。
［记录数目］和［完成数目］相同时视为［完成］。
② 记录数目
不论完成／未完成与否，显示所输入数的数据件数。
不论输入完成／未完成与否，显示包括正在输入中的数据总件数。
③ 完成数目
显示已输入完成的数据件数。
显示已输入所有必须输入的项目，完成的输入数据件数。
按下［确定］按钮，返回到调出［数据完成状况］画面之前的数据输入画面。
选择 [数据完成状态]。
第 6 章 编辑辅助功能
6-2
6.1.2 数据一致性检查
(1) 调出检查功能
优化时的调出 一致性出错时，立即结束以后的处理。
任意调出 从[数据]菜单，选择[数据一致性检查]命令，可随时进行数据的一致性检
查。
(2) 报告检查结果
通知 正常完成通知
警告通知
错误通知
错误列表 错误件数
错误信息：错误位置（数据类别、数据编号、项目名称）错误原因
显示和打印错误列表 用 Windows 的标准附件工具执行
(3) 一致性检查内容 （错误条件）
具体检查以下内容。
数据种类 项目 错误条件
定位方式 生产程序的基板定位方式设置为[外形基准]，但
该设备不能使用[外形基准] 时
BOC 种类 BOC 种类设置为“使用”，但 OCC-R 不能使用时
标记类型配对 使用标记类型配对的标记数据时，图像处理装置
变为 JVS2 或 JVS3 时
坏板标记 坏板标记种类为不“使用”时
基板尺寸 基板的 XY 方向尺寸超过上限时
矩阵电路数量 矩阵电路数量超过上限时
基板数据
基板背面的高度范围 超过下限 1mm、上限 40mm 时
第 6 章 编辑辅助功能
6-3
（3-1） 一致性检查内容的错误条件
数据种类 项目 错误条件
贴片点 计算目前各定心元件的贴片范围，检查贴片点是否
在轴移动范围内。移动范围的定义为轴移动范围的
OR 领域
贴片元件数的最大限度 超过最多贴片元件数时
定心方式 没有设定定心方式时
包装方式 设定无法处理的包装方式时
元件类别 设定无法处理的元件类别时
元件外形尺寸，高度 设定无法处理的元件外形尺寸、高度时
检查 设定无法处理的检查时
管状送料器交换器 没有设定管状送料器交换器时
贴片头 指定的贴片头在站台配置文件中为“不使用”时
贴片数据
元件 ID 有重复的元件 ID 时
