第 6 章 编辑辅助功能 6-27 6.3.1.2 在供料器编排窗口上编辑 在供料器编辑窗口上，可以用鼠标进行供料器编排。 把供料器编排编好后， 按下 ［关闭］ 按钮， 即有提示问：是否需要将编辑内容反映到程 序数据中。 (只要在供料器编排窗口上单击一次左键， 就视为进行了编辑， 显示下列提示。 ) 图 6.3-8 要求确认更新编辑内容 是 ： 把变更的内容反映到程序数据中。 吸取数据被更新。 移动或复制的供料器吸取坐标， 亦做为设计值…
第 6 章 编辑辅助功能
6-26
用鼠标单击图中的供料器，会弹出该供料器的具体信息。

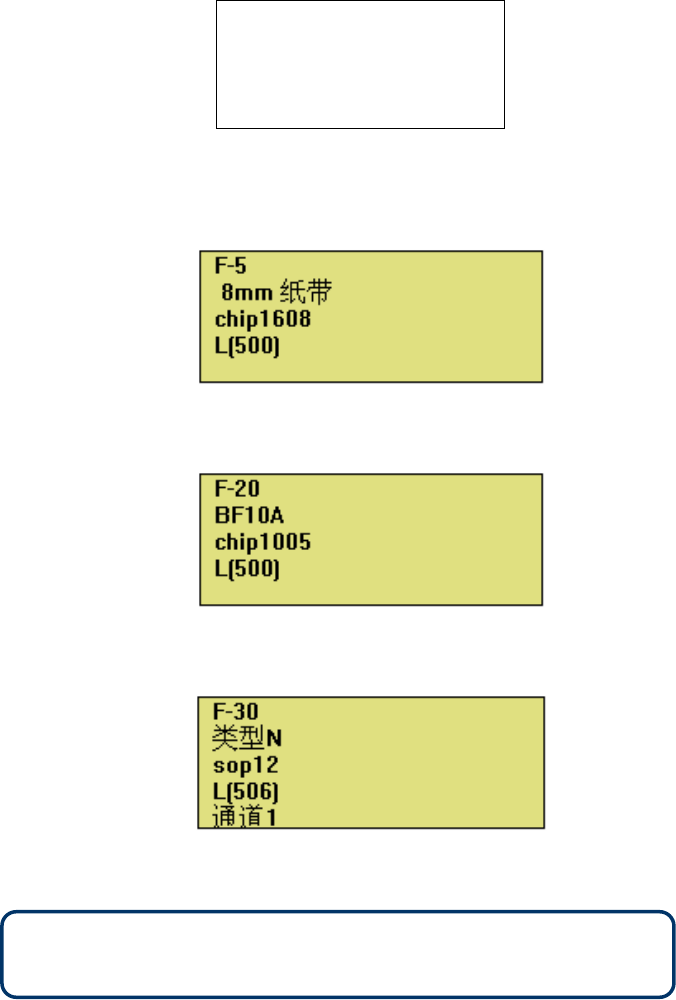

图 6.3-4 弹出的元件数据一般格式
图 6.3-5 弹出元件数据（带状送料器）
图 6.3-6 弹出元件数据（散装送料器）
图 6.3-7 弹出元件数据（管状送料器）
* 定心方式(吸嘴号码)，显示元件数据中所指定的全部项目。
供给装置安装位置
供料器种类
元件名
定心方式（吸嘴编号）
通道号码
第 6 章 编辑辅助功能
6-27
6.3.1.2 在供料器编排窗口上编辑
在供料器编辑窗口上，可以用鼠标进行供料器编排。
把供料器编排编好后，按下［关闭］按钮，即有提示问：是否需要将编辑内容反映到程
序数据中。(只要在供料器编排窗口上单击一次左键，就视为进行了编辑，显示下列提示。)

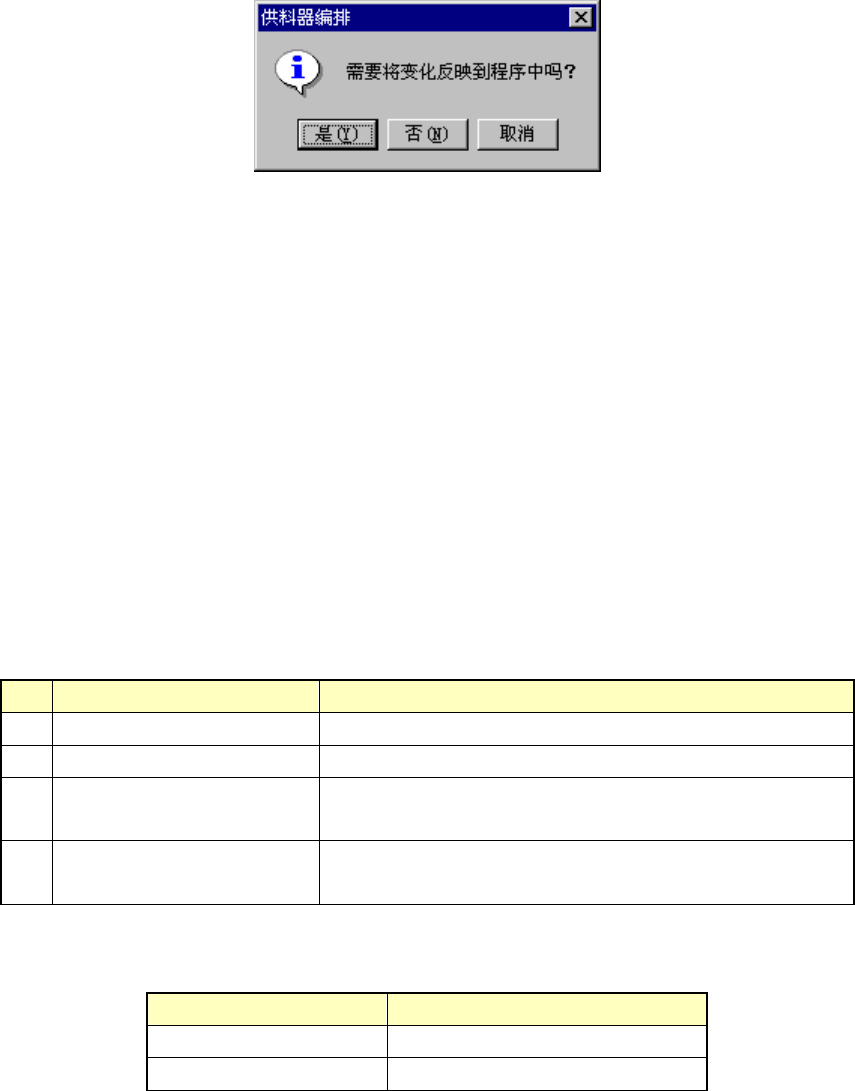

图 6.3-8 要求确认更新编辑内容
是 ：把变更的内容反映到程序数据中。吸取数据被更新。移动或复制的供料器吸取坐标，
亦做为设计值重新设置。
否 ：放弃变更内容。
取消：返回关闭操作之前的状态。
以下说明编辑功能。
(1) 选择供料器
选择需要移动、复制、删除的供料器。
被选择的供料器将分别显示。可用下列方法选择供料器：
图 6.3-9 选择供料器的操作
号码 操作 结果
1 用鼠标单击供料器。 被点击的供料器呈选择状态。
2 拖拽鼠标、把供料器圈起来 拖拽鼠标，划出四边形把供料器框起来，划定选择范围。
3
按下［CTRL］键的同时，单击
供料器
还要选其他供料器时，可再一边按［CTRL］键，一边单击所
要选择的供料器，使之变为选择状态。
4
按下［SHIFT］键的同时，单击
供料器
选择连续排列的供料器时，一边按住［SHIFT］键单击第一个
供料器，再点击最后一个，使其间的供料器便呈选择状态。
图 6.3-10 选择单位
包装方式 选择单位
带状、散装 1 供料盒
管状 1 个通道
第 6 章 编辑辅助功能
6-28
(2) 移动供料器
选择需要移动的供料器后，将其拖拽到目的位置后释放（从按钮上松手），供料器就会移动
到离该位置最近的地方就位。

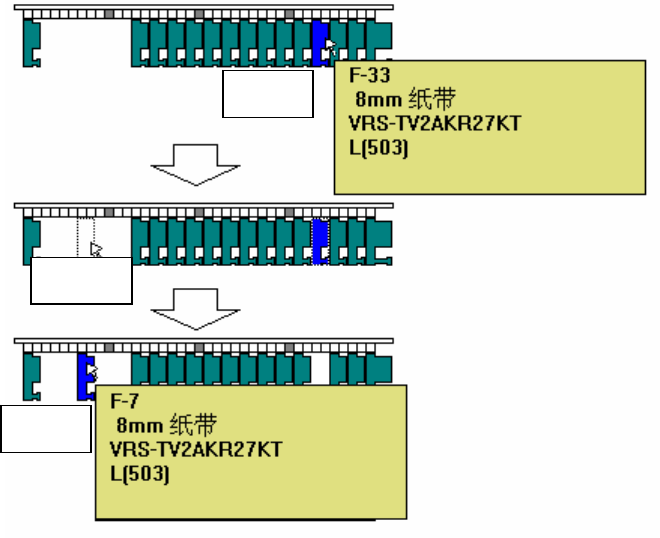

图 6.3-11 移动供料器的画面示例
可把选择的供料器，移动到指定位置的最近处。
在松开鼠标按钮时，供料器将决定是移动到近处的前左、前右、还是后左、后右。
供料器的去处无空位置时会发出鸣声警告，取消移动。即使反向有空地，也不会移动去。
供料器移动后，生成的供料器呈被选择状态。
选择多个供料器移动时，若不能在移动目标位置上保持与移动前的同一间隔排列，会发鸣声警
告，取消操作。
选中
拖动
放开
