第 5 章 编辑程序
5-39
5.4.1.2 表格显示画面
表格显示画面，是在一个画面上显示一个元件的各种数据。
在表格画面上可以输入数据。

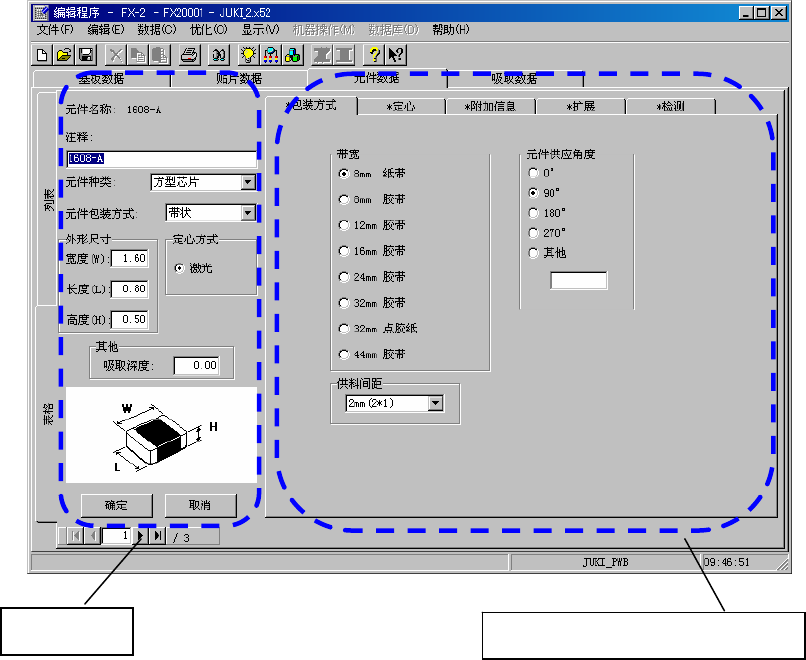

图 5.4-2 元件数据 表格画面
表格显示由基本部分和包装方式、定心、附加信息、扩展、检测等各部分（对话框）构成。
① 窗口显示
未输入数据时，只显示出[包装方式]的标签，不显示出输入项目。
在基本部分输入元件包装方式后，即可出现对应的输入项目。
② 项目间的移动方法
用鼠标单击需要输入的项目框，或者单击标签。
使用键盘移动项目时，按[TAB]键，或按[Shift] + [TAB]键移动光标。
要在标签间移动时，先把光标移到对话框，再按箭头（←、→）键移动到所需项目。
要从标签移到对话框内时，请按[TAB]键。
基本部分
附加信息的对话框画面示例
第 5 章 编辑程序
5-40
③ 移动页面
按[PageUp]键时，可显示前一个元件数据的画面。按[PageDown]时，显示下一个元件数
据画面。
5.4.2 基本部分
① 注释
可在编辑框里添加注释。
② 元件种类
打开下拉菜单，出现如下一览表后，请从中选择输入。
图 5.4-3 元件种类 下拉菜单
方型芯片
方型芯片（LED）
圆筒型芯片
铝电解电容器
GaAsFET
SOT
SOP
HSOP
SOJ
QFP
QFN
PLCC (QFJ)
PQFP (BQFP)
TSOP
TSOP 2
BGA
网络阻抗
微调电容
单向引脚连接器
双向引脚连接器
Z 引脚连接器
J 引脚插座
鸥翼式插座
带减震器的插座
其他元件
第 5 章 编辑程序
5-41
③ 元件包装方式
打开下拉菜单，出现如下一览表后，请选择输入。
带状
管状
散装
图 5.4-4 元件包装方式 下拉菜单
包装方式确定后，[包装方式]标签表将显示与输入的包装方式相应的项目。
变更元件包装方式后，吸取数据[供应]项目变为自动选择。
④ 元件外形尺寸
输入元件(外形)尺寸。
输入范围因定心方式而异。
⑤ 其它尺寸
• 吸取深度
输入由吸嘴面高度到元件表面突起部分的尺寸。
通常情况下可使用默认值。该定义请参见数据规格说明书。
⑥ 定心
定心只限于激光定心方式。
⑦ 元件种类的图像显示
在画面左下部位显示各种元件种类的外形图像。
可按元件种类的设置，显示已备的各种对应元件的外形图像。
⑧⑨ [确定]按钮、[取消]按钮
按[确定]按钮，确定编辑内容，结束表格画面。
按[取消]按钮，废弃所编辑的内容，退出表格画面。
退出表格画面时，该画面如果是从贴片数据画面转移而来的，则退回到贴片数据画面；如果是
从元件列表画面转移而来的，则退回到元件列表画面。
用按钮以外的方式结束画面（用菜单命令移至其它画面，或单击标签移到其它对话框）时，视
同按[确定]按钮处理。
