第 5 章 编辑程序
5-101
z 指定［不完整的记录］为查找条件时，不能选择［元件 ID］、［元件名］、［精确匹配］ 。
z 查找结果没有发现一致数据时，出现下列的信息。

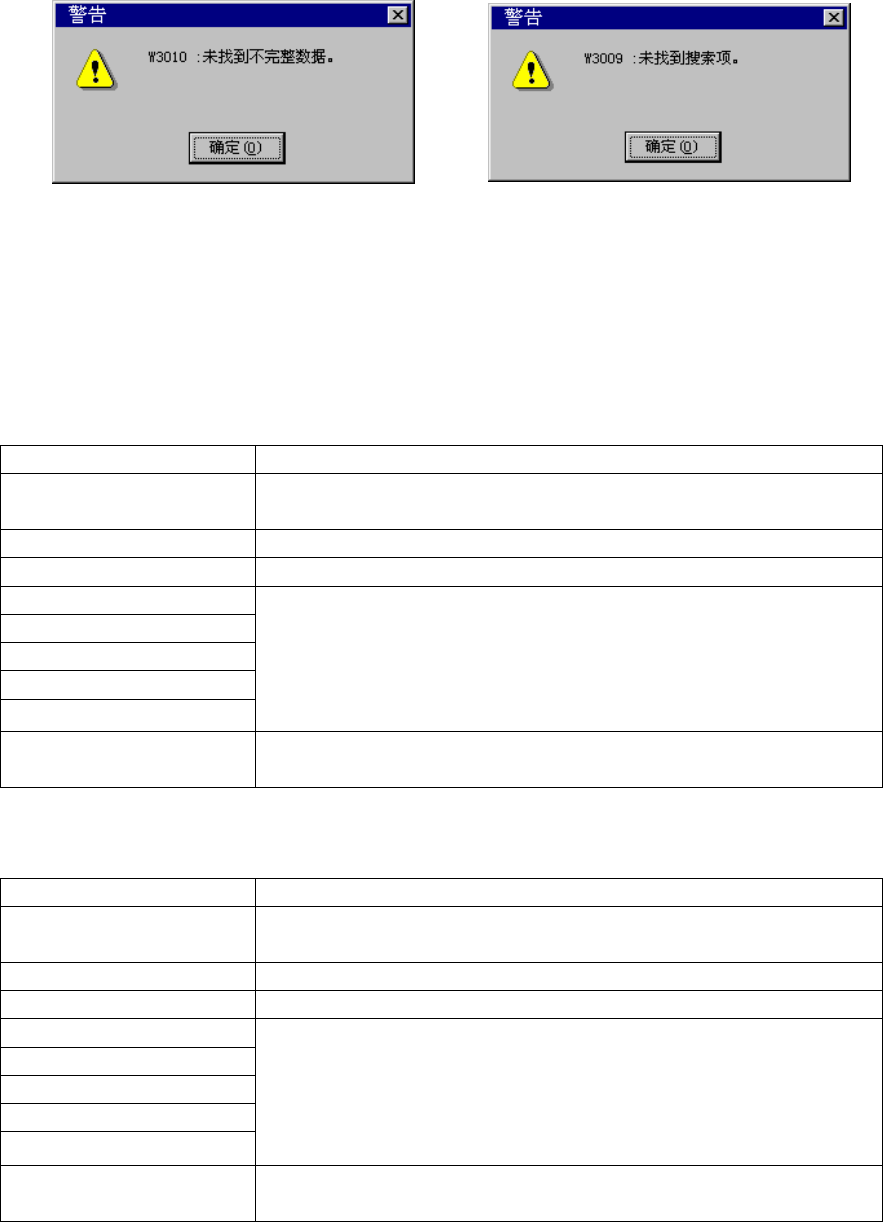

图 5.6-15 未找到不完整数据时 图 5.6-16 未找到搜索项时
输入的查找文字和查找条件，保存到下一个查找对话框出现为止。
5.6.4.9 向前查找、向后查找
[向前查找]、[向后查找]命令在各画面中的操作方法如下。
表 5.6-12 向前查找命令 各画面的操作
画面 内容
基板数据
基本设置画面
• 不能使用。
尺寸设置画面 • 不能使用。
电路配置画面 • 不能使用。
贴片数据
元件数据 列表画面
吸取数据 列表画面
元件数据 表格画面
吸取数据 表格画面
• 执行［查找］时，只有保持查找文字、查找条件的状态下，才可
能选择[向前查找]。此外用浅色显示。
• 与［查找］对话框的指定查找方向无关，只能向前查找。
• 动作与［查找］相同。
贴片数据
基准领域画面
• 不能使用。
表 5.6-13 向后查找命令 各画面的操作
画面 内容
基板数据
基本设置画面
• 不能使用。
尺寸设置画面 • 不能使用。
电路配置画面 • 不能使用。
贴片数据
元件数据 列表画面
吸取数据 列表画面
元件数据 表格画面
吸取数据 表格画面
• 执行［查找］时，只有保持查找文字、查找条件的状态下，才能
选择[向后查找]。此外用浅色显示。
• 与［查找］对话框的指定查找方向无关，只能向前查找。
• 动作与［查找］相同。
贴片数据
基准领域画面
• 不能使用。
第 5 章 编辑程序
5-102
5.6.4.10 替换
替换命令只有在元件数据的列表画面及表格画面才能执行。
从[编辑]菜单选择[替换]，启动下列［替换元件数据向导］。

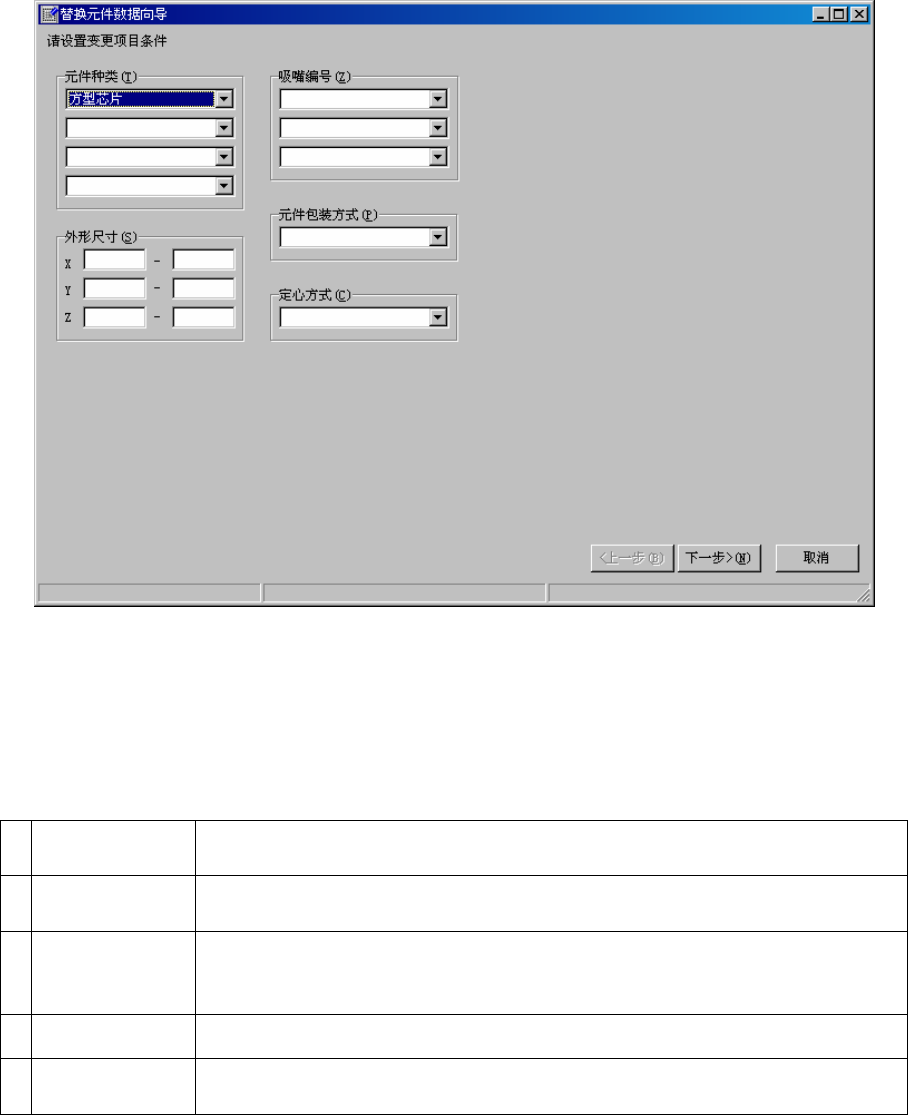

图 5.6-17 替换元件数据向导 条件设置画面
在条件设置画面中，设置变更对象的元件条件。
可设置的条件见下表。
表 5.6-14 条件设置画面 设置项目
1
元件种类
最多指定四种元件种类。指定多种类时，被指定的所有元件均为对象。
不指定时，所有元件均为对象。
2
外形尺寸
分别设置元件的长、宽、高的最大值和最小值。
省略输入时，按可输入的最大值、最小值处理。
3
吸嘴编号
最多可以指定三种吸取的吸嘴号码。
指定多种类时，指定的所有元件均为对象。
不指定时，所有吸嘴号码均为替换对象。
4
元件包装方式
指定元件的包装方式。不指定时，所有包装元件均为对象。
5
定心方式
指定元件的定心方式。
不指定时，所有定心方式的元件均为对象。
第 5 章 编辑程序
5-103
输入必要的项目，选择［下一步］后，进入下图的替换设置画面 1。

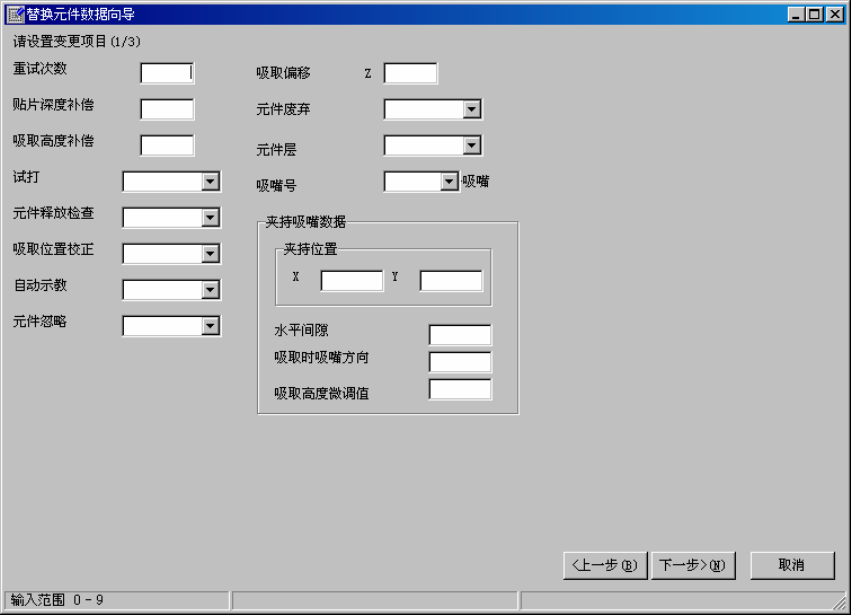

图 5.6-18 替换设置画面 1
替换设置画面 1，显示元件数据的附加信息标签的内容。
在各个项目中，输入要变更的值。画面左下角显示可输入范围。
z ［上一步］： 返回到上一个画面。
z ［下一步］： 进入下一个画面 (替换设置画面 2) 。
z ［取消］ ： 中断处理，关闭对话框。
