第 5 章 编辑程序
5-32
画面中的操作按钮的功能如下：
[选择]按钮
把列表中所选中的标记群组，作为基准领域的使用项目，设置在贴片数据中后，返回贴片列表画面。
[确认]按钮
保存已编辑的数据，返回到贴片列表画面。此时，不设置使用标记群组。
[取消]按钮
废弃编辑内容，返回贴片列表画面。
* 单击标签，或按[F9]键跳过基准领域画面时，则不设置与贴片数据的链接，返回贴片
列表画面。
第 5 章 编辑程序
5-33
5.3.3 范围检查
要在以下环节，对贴片位置是否在基板内(单板基板时)、是否在电路内(多电路板时)进
行范围检查。
范围检查出错时，作为错误警告进行处理。
① 输入数据时
输入贴片位置 X 或 Y、或分别加以改变时，进行范围检查。出错时，将显示如下的警告
对话框。
[确定]
确定输入数据，在贴片数据编号左侧出现“*”的超范围标记。
输入的值在范围内时，标记则会消失。
[取消]
输入的数据无效，返回数据输入状态。

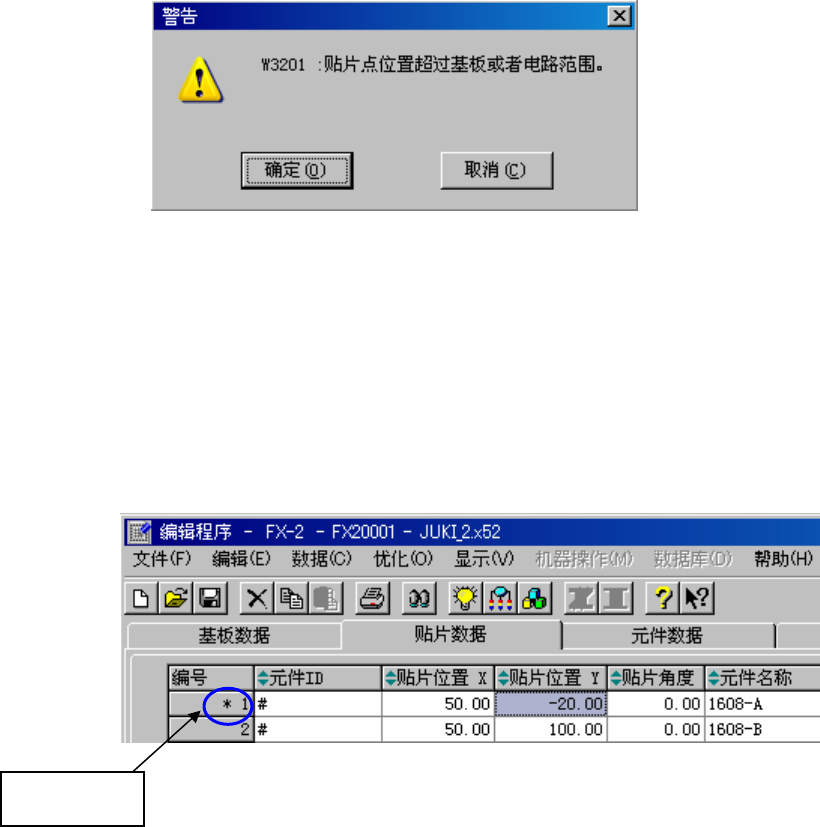

图 5.3-9 超范围错误标记（画面左端）
超范围标记
图 5.3-8 贴片位置超出错误
第 5 章 编辑程序
5-34
②切换数据时
●基板数据 尺寸设置画面不能激活时。
●贴片数据不能激活时。
因贴片数据可能超出范围，所以在这里也要进行范围检查。
出错时，会显示如下警告对话框。

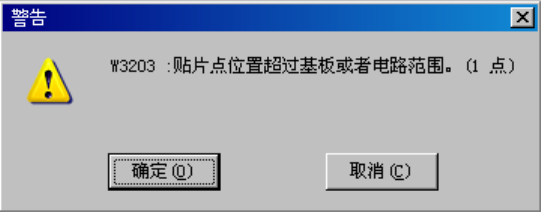

图 5.3-10 贴片位置超范围错误
• [确定] 继续进行数据切换。
• [取消] 停止进行数据切换。
• 切换为贴片数据时
对超范围的贴片数据，显示超范围标记。
