第 5 章 编辑程 序 5-45 5.4.4 定心部分 选择定心标签后，显示如下标签页面。 没有选中的定心种类，画面上不显示其群组。 图 5.4-8 定心 标签页面 ① 吸嘴号 从组合框中选择吸嘴号。也可直接输入吸嘴号。 打开组合框后，显示下表。 图 5.4-9 吸嘴号组合框的选择项目 500 501 502 503 504 505 506 507 508 509 510 511
第 5 章 编辑程序
5-44
5.4.3.3 设置为散装时

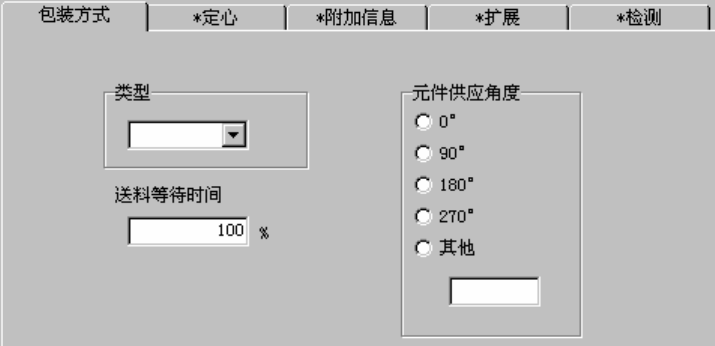

图 5.4-7 元件数据 包装方式标签页面（散装）
① 类型
从下拉菜单上选择散装送料器类型。
② 送料等待时间
设置从吸取前一个元件后，到可以吸取下一个元件时的等待时间。
各种类型均有设置值，可根据该设置值指定百分比。
③ 元件供应角度
用单选按钮设置元件的供应角度。选择“其他”项时，须在编辑框里输入角度（Oº～359º）。
第 5 章 编辑程序
5-45
5.4.4 定心部分
选择定心标签后，显示如下标签页面。
没有选中的定心种类，画面上不显示其群组。
图 5.4-8 定心 标签页面
① 吸嘴号
从组合框中选择吸嘴号。也可直接输入吸嘴号。
打开组合框后，显示下表。
图 5.4-9 吸嘴号组合框的选择项目
500
501
502
503
504
505
506
507
508
509
510
511
第 5 章 编辑程序
5-46
② 元件吸取真空压
生产时，将无元件状态时的真空压（在机器设置时设置）与此真空压进行比较，以判定是
否准确无误地吸取元件。
按吸嘴号指定的真空压输入吸取元件所需数值。
可直接输入数值，或单击鼠标右键，或按[F2]，弹出菜单后选择输入。
表 5.4-1 激光定心元件吸取真空压
输入数据后，真空压的显示值会有些变化。
这是因 AD 变换数据的结果，不是异常情况。
（例：输入-101.307kPa → 显示-100.811 kPa）
显示的元件吸取真空压，仅视为参考值。
因厂商不同，元件的表面加工状态有些差异，使用时，请选择[机器操作]菜单，测量元件。
-82.437 吸嘴 500 1005，1608，SOT(模部 1.6×0.8)，2012，SOT（模部 2.0 X 1.25）
-82.437 吸嘴 501 0603
-82.437 吸嘴 502 1005
-82.437 吸嘴 503 1608，SOT(模部 1.6×0.8)，2012，SOT（模部 2.0 X 1.25）
-82.437 吸嘴 504 2012，3216，SOT（模部 2.0 X 1.25），SOT23
-82.437 吸嘴 505 铝电解电容(小)，钽电容，微调电容
-82.437 吸嘴 506 铝电解电容(中)，SOP(窄幅), HSOP(窄幅),SOJ,连接器
-82.437 吸嘴 507 铝电解电容(大)，SOP(宽幅), HSOP(宽幅),TSOP,QFP，PLCC, SOJ, 连接器
-82.437 吸嘴 508 QFP.PLCC
-82.437 吸嘴 509 0402
-78.464 吸嘴 510 圆筒型芯片
-78.464 吸嘴 511 圆筒型芯片(大)
