第 5 章 编辑程序
5-38
5.4 元件数据
5.4.1 基本操作方法
元件数据的输入画面，有表格显示和列表显示两种形式。表格画面、或和列表画面，通过
点击标签切换。从其它画面单击元件数据标签时，首先显示列表。
5.4.1.1 列表显示画面
列表显示画面，以列表形式显示多个元件数据概要。
在列表画面上不能输入数据， 只可查看数据的完成情况。 此外，可移动高亮光标，按[Enter]
键，或双击鼠标左键，切换到所选择的元件表格画面。

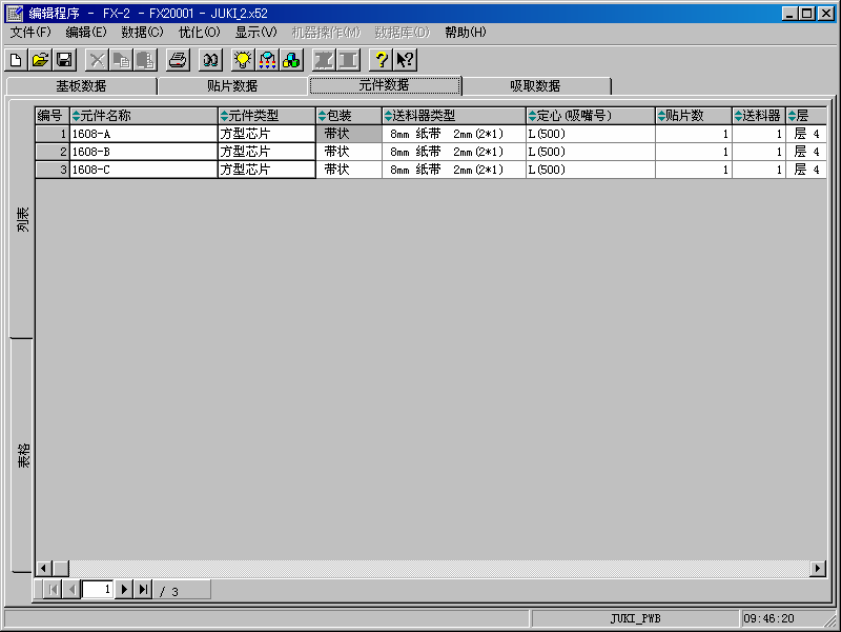

图 5.4-1 元件数据 列表画面
元件列表画面上的所有项目均可作为排序的关键词，显示所需排序画面。
第 5 章 编辑程序
5-39
5.4.1.2 表格显示画面
表格显示画面，是在一个画面上显示一个元件的各种数据。
在表格画面上可以输入数据。
图 5.4-2 元件数据 表格画面
表格显示由基本部分和包装方式、定心、附加信息、扩展、检测等各部分（对话框）构成。
① 窗口显示
未输入数据时，只显示出[包装方式]的标签，不显示出输入项目。
在基本部分输入元件包装方式后，即可出现对应的输入项目。
② 项目间的移动方法
用鼠标单击需要输入的项目框，或者单击标签。
使用键盘移动项目时，按[TAB]键，或按[Shift] + [TAB]键移动光标。
要在标签间移动时，先把光标移到对话框，再按箭头（←、→）键移动到所需项目。
要从标签移到对话框内时，请按[TAB]键。
基本部分
附加信息的对话框画面示例
第 5 章 编辑程序
5-40
③ 移动页面
按[PageUp]键时，可显示前一个元件数据的画面。按[PageDown]时，显示下一个元件数
据画面。
5.4.2 基本部分
① 注释
可在编辑框里添加注释。
② 元件种类
打开下拉菜单，出现如下一览表后，请从中选择输入。
图 5.4-3 元件种类 下拉菜单
方型芯片
方型芯片（LED）
圆筒型芯片
铝电解电容器
GaAsFET
SOT
SOP
HSOP
SOJ
QFP
QFN
PLCC (QFJ)
PQFP (BQFP)
TSOP
TSOP 2
BGA
网络阻抗
微调电容
单向引脚连接器
双向引脚连接器
Z 引脚连接器
J 引脚插座
鸥翼式插座
带减震器的插座
其他元件
