第 5 章 编辑程 序 5-98 5.6.4.5 插入行 插入命令的各种操作画面，分述如下。 当使用排序功能时，不能选择插入命令。 表 5.6-8 插入行 各画面的操作 画面 内容 基板数据 基本设置画面 • 不能使用。 尺寸设置画面 • 不能使用。 电路配置画面 • 在光标位置插入空白行。 执行插入命令后，光标移动到空白行最左边的输入区。 贴片数据 列表画面 • 在光标位置插入空白行。 元件 ID 变为 “＃” 。贴片位置、角度、元件…
第 5 章 编辑程序
5-97
执行结果举例
正常时
元件 ID X Y 角度 元件名
R1 5.00 10.00 45.00 1608-A
R2 10.00 10.00 0.00 1608-A
复制次数: 3 X 间距: 0.50
Y 间距:
1.00
# 5.50 11.00 45.00 1608-A
# 10.50 11.00 0.00 1608-A
# 6.00 12.00 45.00 1608-A
# 11.00 12.00 0.00 1608-A
# 6.50 13.00 45.00 1608-A
11.50 13.00 0.00 1608-A
• 复制区域插入指定行的上方。
• 元件 ID 全部为 “#”。
• 输入光标位于插入区域左端的元件 ID 上。
粘贴时的错误
发生下面错误时
｡
，显示警告对话框
①
｡
数据数超过可输入的最大件数
图 5.6-11 超出贴片点数范围
［确定］ ：中止复制。此种情况下数据不被复制。
② 贴片点位置超过基板或者电路范围。
图 5.6-12 超出贴片位置范围
［确定］
｡
继续复制。复制数据上显示超出范围记号
［取消］ 复制中止。
第 5 章 编辑程序
5-98
5.6.4.5 插入行
插入命令的各种操作画面，分述如下。
当使用排序功能时，不能选择插入命令。
表 5.6-8 插入行 各画面的操作
画面 内容
基板数据
基本设置画面
• 不能使用。
尺寸设置画面 • 不能使用。
电路配置画面 • 在光标位置插入空白行。
执行插入命令后，光标移动到空白行最左边的输入区。
贴片数据 列表画面 • 在光标位置插入空白行。
元件 ID 变为 “＃” 。贴片位置、角度、元件名为空白。
贴片数据
基准领域画面
• 不能使用。
元件数据 列表画面 • 不能使用。
表格画面 • 不能使用。
吸取数据 列表画面 • 不能使用。
表格画面 • 不能使用。
5.6.4.6 复制并插入
复制并插入命令的各操作画面，分述如下。
使用排序功能时，不能选择复制并插入命令。
表 5.6-9 复制并插入 各画面的操作
画面 内容
基板数据
基本设置画面
• 不能使用。
尺寸设置画面 • 不能使用。
电路配置画面 • 在光标所在行的下一行复制并插入。
命令执行后，光标移动到空白行最左边的输入区。
贴片数据 列表画面
｡
• 在光标所在行的下一行复制并插入
命令执行后，光标移动到空白行最左边的输入区。
• 元件 ID 变为 “＃” 。
贴片数据
基准领域画面
• 不能使用。
元件数据 列表画面 • 不能使用。
表格画面 • 不能使用。
吸取数据 列表画面 • 复制元件名和包装方式，其它项目初始化。
表格画面 • 不能使用。
第 5 章 编辑程序
5-99
5.6.4.7 跳过
跳过（跳转）操作画面见下表。
表 5.6-10 跳过命令 各画面的操作
画面 内容
基板数据
基本设置画面
• 不能使用。
尺寸设置画面 • 不能使用。
电路配置画面
｡
• 不能使用
贴片数据 列表画面
元件数据 列表画面
吸取数据 列表画面
• 指定行号，如果行号在画面显示范围内，光标直接移到该行。
行号在显示范围以外时，滚动画面将该行显示在画面中央位置。
操作：
选择[跳过]后，出现图 5.6-17 跳转对话框。
指定跳转目标行号。如指定超过已输入数据范围，则跳转到
最后一行。
贴片数据
基准领域画面
｡
• 不能使用
元件数据 表格画面
吸取数据 表格画面
• 指定行号，表格画面的显示内容变为指定行。
• 指定行在范围外时，显示最后一行内容。

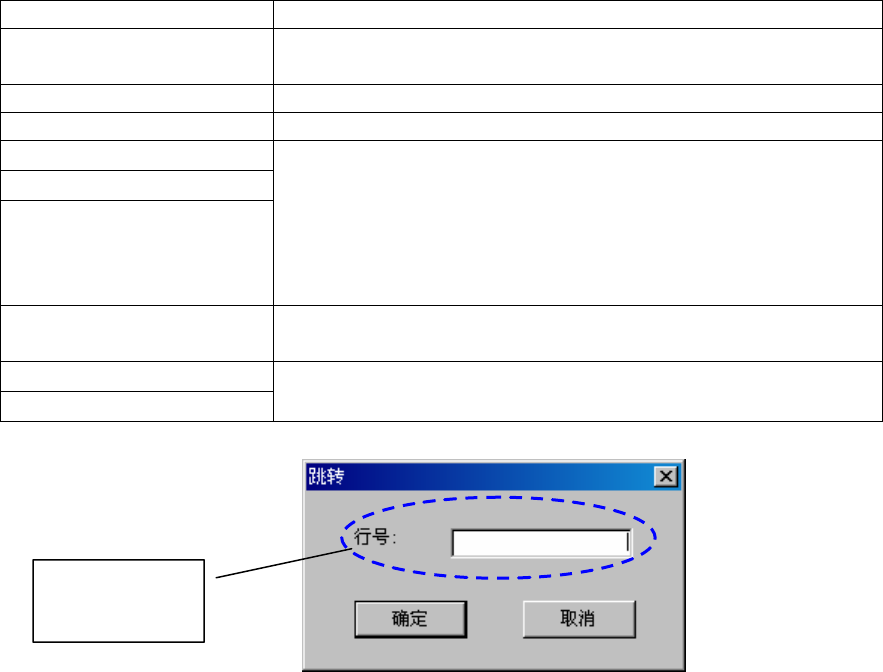

图 5.6-13 跳转对话框
输入行号
按下[确定]
