第 5 章 编辑程序
5-77
5.6 命令菜单
5.6.1 概略
编辑程序中，有如下菜单命令。
分割搭載ﾃﾞｰﾀ(P)...
ﾉｽﾞﾙﾚｲｱｳﾄ(N)...
最適化(G)...
部品供給数(S)...
整合性ﾁｪｯｸ(L)
ﾃﾞｰﾀ完成状況(S)...
基板ﾃﾞｰﾀ(B)
搭載ﾃﾞｰﾀ(P)
部品ﾃﾞｰﾀ(C)
吸着ﾃﾞｰﾀ(I)
ﾂｰﾙﾊﾞｰ(T)
ﾌｨｰﾀﾞﾚｲｱｳﾄ(F)...
ﾏｰｸﾃﾞｰﾀﾍﾞｰｽ(M)...
ﾌｧｲﾙ (F) 編集 (E) ﾃﾞｰﾀ (C) 最適化 (O) 表示 (V) ﾏｼﾝ操作 (M) ﾃﾞｰﾀﾍﾞｰｽ (D) ﾍﾙﾌﾟ (H)
ﾊﾞｰｼﾞｮﾝ情報(A)...
ｺﾏﾝﾄﾞ(C)...
部品名変更(H)...
切り取り(T)
削除(D)
ｺﾋﾟｰ(C)
貼り付け(P)...
行の挿入(I)
ｼﾞｬﾝﾌﾟ(J)...
検索(F)...
前を検索(R)
次を検索(N)
置換(L)...
ｾﾙ･ｺﾋﾟｰ(O)
ｾﾙ･貼り付け(A)
ｿｰﾄ(S)
Ctrl+X
Ctrl+C
Ctrl+V
Ctrl+G
Ctrl+F
F7
Shift+F7
Ctrl+E
Ctrl+R
登録(B)...
一覧呼出(C)...
一括再呼出(A)...
単独(C)...
連続(A)...
Ctrl+N
印刷(P)... >
環境設定(C)...
新規作成(N)
開く(O)...
上書き保存(S)
Ctrl+O
Ctrl+S
名前を付けて保存(A)...
ﾌﾟﾛｸﾞﾗﾑの終了(X)
展開貼り付け(M)...
ﾋﾞｼﾞｮﾝｺﾋﾟｰ(V)...
生産ﾌﾟﾛｸﾞﾗﾑｺﾋﾟｰ(Z)...
行の二重化(U)
F1
生産に関する情報(I)
自動基板幅調整(A)...
基板ﾛｰﾄﾞ(L)...
基板搬出(E)...
部品ﾚｲｱ反映(Y) >
搬送(T) >
測定(M) >
確認(C) >
管理(A) >
搭載位置(P)...
吸着位置(I)...
吸着高さ(H)...
ﾌﾛﾝﾄ(F)...
ﾘｱ(R)...
BOC(B)...
ﾌｨｰﾀﾞﾊﾞﾝｸ(F) >
ﾌﾟﾛｸﾞﾗﾑﾃﾞｰﾀ(P)...
ﾉｽﾞﾙ割付(N)...
生産管理情報(M)...
最適化(O)... >
ｵﾌﾟｼｮﾝ(O)
供給数(S)
座標系(C)... >
ﾏｰｸ系(M)... >
部品別(C)
全部品(A)
图 5.6-1 菜单命令一览表
* 类似［打开（O
）…］后面有“…” 标号的，表明可以打开对话框。
粘贴矩阵(M)…
图像复制(V
)…
标记数据库(M)…
剪切(T) Ctrl+X
删除(D
)
复制(C
) Ctrl+C
粘贴(P
)… Ctrl+V
插入行(I
)
复制并插入(U
)
跳过(J
)… Ctrl+G
查找(F
)… Ctrl+F
向前查找(R
) F7
向后查找(N
) Shift+F7
替换(L
)…
单格复制(O
) Ctrl+E
单格粘贴(A
) Ctrl+R
修改元件名称(H
)…
反映元件层(Y
) >
新建(N) Ctrl+N
打开(O
) Ctrl+O
保存(S
) Ctrl+S
打印(P) … >
环境设置(C)…
退出 (X)
传送(T) >
测量(M
) >
检查(I) >
确认(C
) >
管理(A
) >
基板数据(B
)
贴片数据(P
)
元件数据(C
)
吸取数据(I
)
送料器分布(F)…
工具栏(T
)
贴片位置（P）
基板送入(L)…
基板送出(E
)…
自动调整基板宽度 (A
)…
命令(C) … F1
版本信息(A
)…
注册(B)
命令列表(C
)…
重新查找(A)…
前面(F)…
后面(R
)…
BOC(B)…
送料器台(F) >
数据完成状态(S) …
数据一致性检查(L
)…
贴片位置(P)…
吸取位置(I
)…
吸取高度(H
)…
标记(M) … >
坐标系(C
) …>
单独(C)…
连续(A
)…
文件(F) 编辑(E) 数据(C) 优化(O) 显示(V) 机器操作(M) 数据库(D) 帮助(H)
优化(G)…
分配贴片数据(P)…
吸嘴分布(N
)…
元件供应数(S)…
另存为(A)…
程序数据(P)…
生产管理信息(M
) …
优化(O
) … >
选项(O)
吸嘴分配(N) …
供应数量(S
)
复制生产程序(Z)…
速度确认(M)…
所有元件(A)
元件类别(C
)
第 5 章 编辑程序
5-78
工具条

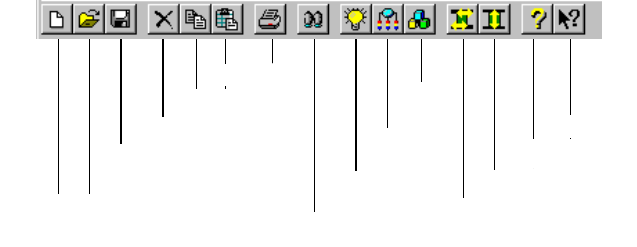

生产程序编辑时，显示出如下工具条：
ﾃﾞｰﾀ完成状況
新規作成
開く
上書き保存
切り取り
ｺﾋﾟｰ
貼り付け
印刷
検索
ﾃﾞｰﾀ整合性
最適化
ﾊﾞｰｼﾞｮﾝ情報
ﾍﾙﾌﾟ
自動基板幅調整
基板ﾛｰﾄﾞ
图 5.6-2 工具条
从工具条上选择按钮进行操作，和从菜单上选择项目进行操作，功能相同。
画面上的按钮为灰色时，不能执行该功能。
z ［新建］、［打开］、［保存］
随时可使用。
z ［剪切］、［复制］、［粘贴］
编辑菜单命令上，这些命令可以使用时，才可选择。
z ［打印］
随时可使用。
与编辑菜单命令上的［打印］［生产程序］的功能相同。
z ［查找］
编辑菜单命令上的命令可以使用时，才可选择。
z ［数据完成状态］
随时可使用。
z ［数据一致性检查］、［优化］
只有完成全部数据后，才能使用该功能。
z ［基板送入］、［自动调整基板宽度］
主机上随时可使用。但在 EPU 上，则不能使用。
z ［版本信息］、［帮助］
随时可使用。
新建
打开
保存
剪切
复制
粘贴
打印
查找
数据一致性
优化
基板送入
自动调整基板宽度
版本信息
帮助
数据完成状况
第 5 章 编辑程序
5-79
5.6.2 向导
编辑程序菜单及相对应的向导信息列表如下。
表 5.6-1 菜单和向导信息一览表
菜单 向导
新建 新建生产程序文件。
打开 打开生产程序文件内容
保存 在原文件上以新编的生产程序文件覆盖保存。
另存为 将编辑中的生产程序文件命名后保存。
打印程序数据
打印生产程序文件。
打印吸嘴分配 打印吸嘴分配
打印生产管理信息 打印生产管理信息
打印优化选项 打印优化选项。
打印优化供应数 打印供应数
环境设置 设置画面使用的单位等
退出 结束生产程序编辑。
剪切 删除数据，复制到剪切板
删除
删除数据
复制 复制到剪切板
粘贴 复制剪切板的该内容
插入行 插入空白行
复制并插入 复制插入指定行。
跳过 跳到指定行。
查找 检索元件 ID 或元件名。
向前查找 检索前面。
向后查找 检索后面。
替换 统一替换元件数据。
单格复制 把单元格的内容复制到剪切板
单格粘贴
从剪切板把该内容复制到单元格
修改元件名称 更改元件名
全部元件 更改全部贴片数据分层。
当前元件 更改贴片数据分层。
粘贴矩阵
粘贴坐标展开矩阵。
图像复制 复制识别条件数据。
复制生产程序 复制生产程序。
基板数据 编辑基板的有关数据。
贴片数据 编辑贴片的有关数据。
元件数据 编辑元件的有关数据。
吸取数据 编辑吸取的有关数据。
数据完成状态 显示各种数据完成情况。
数据一致性检查 检查编辑的生产程序文件的统一性。
优化 执行优化和指定优化选项。
分配贴片数据
显示执行优化的结果。
吸嘴分布 显示固定的吸嘴分布状况和优化结果。
元件供应数 设置元件供应数。
送料器分布 显示吸取数据列表显示的图像。
工具栏 切换工具栏显示／不显示。
贴片位置 在基板数据上以图形化显示贴片位置。
基板送入 送入基板。
基板送出 排出基板。
自动调整基板宽度 设置自动调整基板宽度。
单独 测量单件元件的尺寸。
