第 6 章 编辑辅助功能
6-21
6.2.4 元件供应数
指定优化时可以分配的元件供应数量。
使用复数元件，可提高生产效率。
图 6.2–23 选择元件供应数
选择[元件供应数(S)]后，出现下列对话框。
图 6.2–24 元件供应数对话框显示例
[元件供应数]对话框显示的详细内容如下。
图 6.2–25 元件供应数 对话框详情
优化后的供料器数，或者手动
设定的供料器数的显示范围
通过优化进行供料器数的设定时，
显示“自动”（初期值）
元件数据的元件名称
第 6 章 编辑辅助功能
6-22
设定后，
按下[确定]按钮：取得设定内容，结束[元件供应数]对话框。
按下[取消]按钮：取消设定内容，结束[元件供应数]对话框。
以下就[变更]及[初始化]部分，进行说明。
6.2.4.1 变更元件供应数
在[元件供应数]对话框选择变更的元件行，按下[变更]按钮，或双击元件行。
出现如下对话框后，请输入供应数。

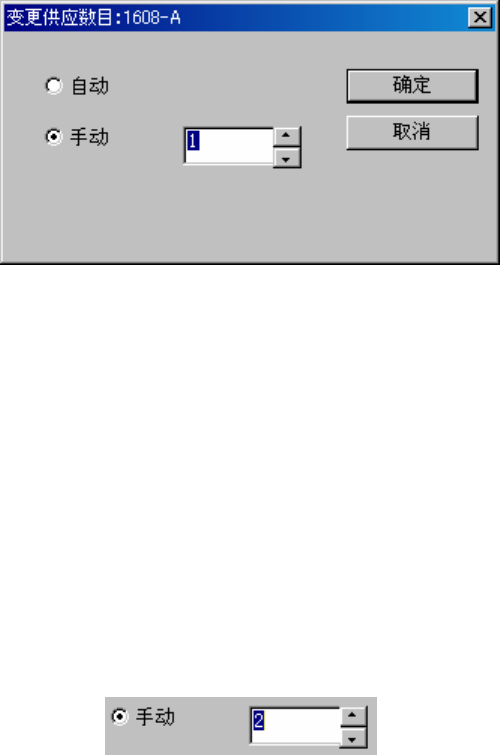

图 6.2-26 [变更]元件供应数对话框例
[自动]
将指定的元件供应数量设为自动。优化时，以可使用的资源数量为上限（吸嘴和
送料器数量）对送料器（供料器，下同）数量进行优化。可使用的元件卷盘数量视为
无限。
[手动]
以手动变更供应数量。优化时，指定安排送料器（供料器，下同）供给数量。未
分配贴片点的送料器将被删除，因此可能出现元件供应比指定的供应量少的情况。
选择编辑框后直接从键盘输入供应数量、或用编辑框旁边的[箭头] 按钮设置供应
数量。
图 6.2-27 [手动]设定元件供应数量示例
第 6 章 编辑辅助功能
6-23
6.2.4.2 初始化
初始化是把元件供应数设定为自动、或最小化。选择[初始化]后，出现下列对话框。
选[自动]时，可设定上限。（默认值为 8 ）
图 6.2-28 [手动]设定元件供应数示例
自动 全部元件供应数自动进行初始化，内容自动变更。
最小化 所有的元件供应数，分别根据各元件吸取数据数的总数进行初
始化。
确定 将设定反映到[元件供应数]对话框。
取消 取消设定。
