第 5 章 编辑程序
5-64
【左右滚动】
不管如何滚动，始终显示元件名称、包装、供应设备项目。向右滚动到最后字段时，即使
再向右滚动操作，输入光标不会移动。
要向下一行移动时，请移动到下一行字段。
【上下滚动】
输入光标在窗口内数据显示区域最上面且不在第一行时，按[↑]键可向下滚动一行。
输入光标在窗口内数据显示区域最下面且下一行的[供应]已输入时，按[↓]键可向上滚动一行。
【滚动条】
单击垂直滚动块的上(下)侧的滚动条，可显示上（下）一页的画面。 用[Page Up]([Page
Down])效果相同。
单击水平滚动块的左(右)侧的滚动条，显示左（右）一页的画面。
【滚动块】
拖动滚动块，可在窗口中显示全数据中相当于滚动块长度的部分。可以把滚动块位置视为
显示位置，进行屏幕滚动。
【行头、行尾的移动】
按[Home]键，显示左侧滚动界限画面，输入位置移动至[供应]单元格。
按[End]键，显示右侧滚动界限画面，输入位置移动至[使用]单元格。
【选择单项输入】
指定要输入的位置，单击鼠标右键，或按[F2]键。显示弹出菜单，在弹出菜单中选择目标值。
第 5 章 编辑程序
5-65
【无需输入的项目】
显示“*”标记的项目，不需输入。输入光标可以移动到该位置，但不能输入。不需输入的
项目因包装方式而异。
【排序项目】
在吸取列表画面，可将元件名称、包装、供应设备、供应（位置）作为排序关键词，使数
据按其排序显示。供应和位置（号码）是连动排序的，任选其中一列排序，供应设备都会按右
前→右后→左前→左后顺序排列，位置按升序、降序排列。
第 5 章 编辑程序
5-66
5.5.1.2 吸取数据 表格画面
在列表画面选择[表格]标签，或双击在列表画面，可打开光标所在行的数据表格画面。

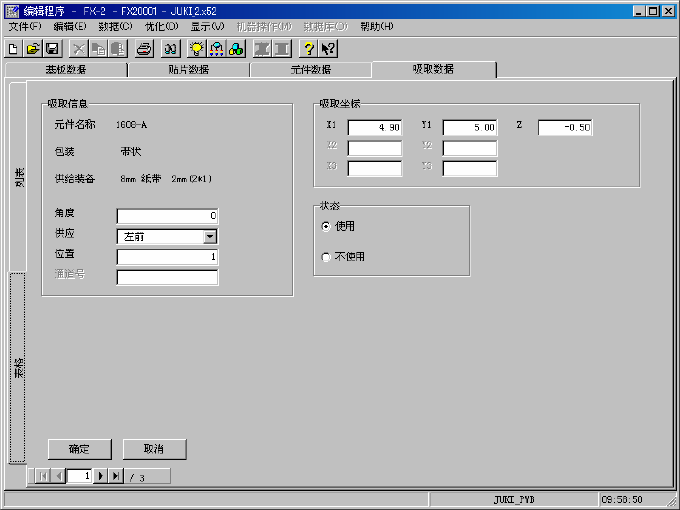

吸取数据的表格画面示例如下。
图 5.5-2 吸取数据表格画面
在表格画面上配置的有以下数据。
不能编辑的项目：
① 元件名称 ② 包装 ③ 供应设备
可以编辑的项目：
④ 角度、⑤ 供应、⑥ 位置、⑦ 通道号、⑧ 吸取坐标（X1、Y1、Z）、⑨状态
注 1） 吸取坐标 X2/Y2、X3/Y3 始终不能输入。
注 2） 包装方式不同，可编辑的数据不同。详见 5.5.2 详细操作方法。
不能编辑的项目浅色显示。
