第 5 章 编辑程 序 5-46 ② 元件吸取真空压 生产时，将无元件状态时的真空压（在机器设 置时设置）与此真空压进行比较，以判定是 否准确无误地吸取元件。 按吸嘴号指定的真空压输入吸取元件所需数值。 可直接输入数值，或单击鼠标右键，或按[F2]，弹出菜单后选择输入。 表 5.4-1 激光定心元件吸取真空压 输入数据后，真空压的显示值会有些变化。 这是因 AD 变换数据的结果，不是异常情况。 （例：输入-101.307kPa → 显示…
第 5 章 编辑程序
5-45
5.4.4 定心部分
选择定心标签后，显示如下标签页面。
没有选中的定心种类，画面上不显示其群组。

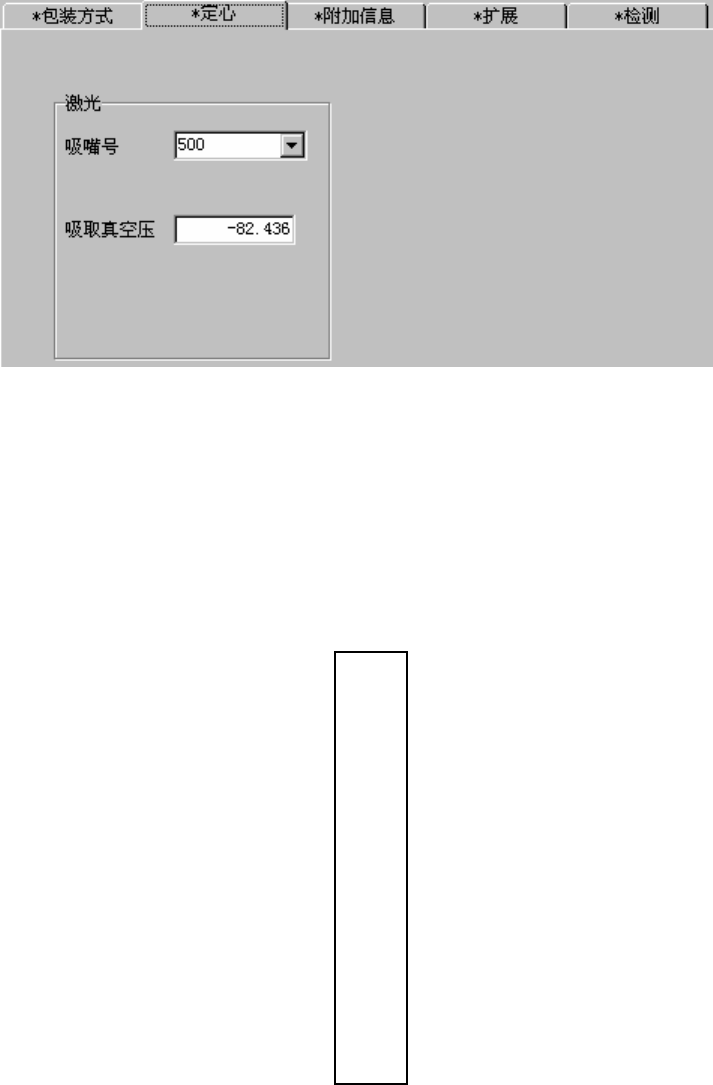

图 5.4-8 定心 标签页面
① 吸嘴号
从组合框中选择吸嘴号。也可直接输入吸嘴号。
打开组合框后，显示下表。
图 5.4-9 吸嘴号组合框的选择项目
500
501
502
503
504
505
506
507
508
509
510
511
第 5 章 编辑程序
5-46
② 元件吸取真空压
生产时，将无元件状态时的真空压（在机器设置时设置）与此真空压进行比较，以判定是
否准确无误地吸取元件。
按吸嘴号指定的真空压输入吸取元件所需数值。
可直接输入数值，或单击鼠标右键，或按[F2]，弹出菜单后选择输入。
表 5.4-1 激光定心元件吸取真空压
输入数据后，真空压的显示值会有些变化。
这是因 AD 变换数据的结果，不是异常情况。
（例：输入-101.307kPa → 显示-100.811 kPa）
显示的元件吸取真空压，仅视为参考值。
因厂商不同，元件的表面加工状态有些差异，使用时，请选择[机器操作]菜单，测量元件。
-82.437 吸嘴 500 1005，1608，SOT(模部 1.6×0.8)，2012，SOT（模部 2.0 X 1.25）
-82.437 吸嘴 501 0603
-82.437 吸嘴 502 1005
-82.437 吸嘴 503 1608，SOT(模部 1.6×0.8)，2012，SOT（模部 2.0 X 1.25）
-82.437 吸嘴 504 2012，3216，SOT（模部 2.0 X 1.25），SOT23
-82.437 吸嘴 505 铝电解电容(小)，钽电容，微调电容
-82.437 吸嘴 506 铝电解电容(中)，SOP(窄幅), HSOP(窄幅),SOJ,连接器
-82.437 吸嘴 507 铝电解电容(大)，SOP(宽幅), HSOP(宽幅),TSOP,QFP，PLCC, SOJ, 连接器
-82.437 吸嘴 508 QFP.PLCC
-82.437 吸嘴 509 0402
-78.464 吸嘴 510 圆筒型芯片
-78.464 吸嘴 511 圆筒型芯片(大)
第 5 章 编辑程序
5-47
5.4.5 附加信息
分配在附加信息画面的项目通常适用默认值，一般情况下无需变更。需要变更时，请选择
附加信息标签。

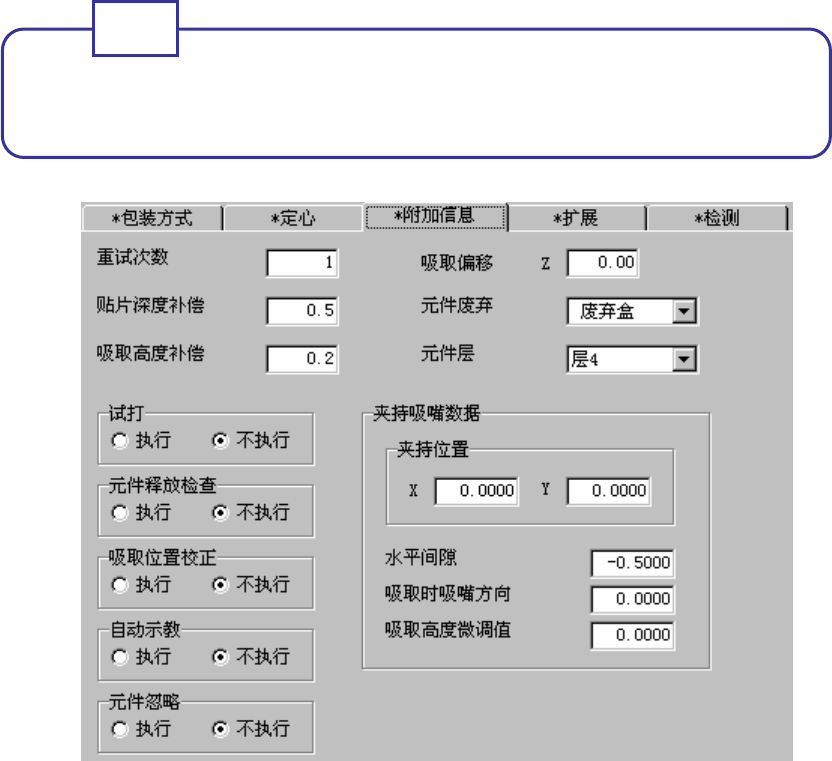

图 5.4-10 附加信息 标签页面
① 重试次数
设置元件吸取错误时重试次数。
在生产时重试次数超过设置时，黄灯闪烁告知。
② 贴片深度补偿
输入贴片时元件压入基板面的深度。
③ 吸取高度补偿
输入吸取时吸嘴顶端压入的深度。
注意事项：变更附加信息项目后，如再变更基本部分项目时，附加信息的值可能恢复
为默认值。
注意
