第4章 EPU设置 4-12 4.5.2. 设置吸嘴对话框 按下 [固定吸嘴] 按钮， 打开 [设置固定吸嘴] 对话框。 设定ATC位置的号码和已配置的吸嘴类型。 图 4.5-3 吸嘴设置对话框 把输入位置移到 [ 吸嘴号 ] 列，输入吸嘴号码。 不显示输入范围。请参见表 4.7-4 固定吸嘴 输入范围、初始值。 把输入位置移到 [吸嘴类型] 栏中，单击右键，打开弹出菜单。请选择吸嘴的类型。 [确定] ：保持吸嘴的配置编辑内容，关闭对话…
第4章 EPU设置
4-11
各按钮的功能以及标签的设定内容，如下表。
表 4.5-1 站台（工位）配置的设定项目
按钮、标签 内容
机型 指定机型。 (注意) 在已经存在的配置文件中变更机种后，和新建数据进行
相同的处理，[返回] 按钮不能使用。
传送方向 指定传送方向。
基准面 指定基准面。
配置文件 ID 输入配置文件固有的名称。不能指定和列表中已有的 ID 同名的ID。
基板最大尺寸 编辑生产程序时的基板尺寸的输入上限值。
[上一次配置文
件]
显示配置文件列表的前一个数据。切换画面时，与按[确认] 按钮进行相同
的处理。编辑中的数据在列表的开头位置时，此项以浅色显示，无法选择。
按下[PageUp] 键也能显示上一次配置文件。
[下一次配置文
件]
显示配置文件列表的后一个数据。切换画面时，与按[确认] 按钮进行相同
的处理。编辑中的数据在注册数据的最后时，则输入新建的配置文件。编辑
中的数据为列表最大数（在最后）时，此项以浅色显示，无法选择。按下
[PageDown] 键也能显示下一次配置文件。
[删除] 删除编辑中的配置文件。显示中的数据为激活的配置文件时，此项以浅色显
示，无法选择。
[返回] 将已编辑的数据，恢复为最初的状态。在未编辑状态时，或在新建数据时，
此项以浅色显示，无法选择。另外，在变更[机型]的情况下，与新建数据进
行相同的处理。
[确定] 保持编辑的内容，退出站台（工位）配置文件画面。
[取消] 放弃编辑的内容，退出站台（工位）配置文件画面。
[固定吸嘴] 打开固定吸嘴画面。
状态栏 当光标输入位置在编辑框时，显示输入范围。
[标准] 标签/
[选项] 标签
设定各单元的安装/使用的有无、单元的种类等。标签内部的项目因机型不
同而异。
第4章 EPU设置
4-12
4.5.2. 设置吸嘴对话框
按下 [固定吸嘴] 按钮， 打开 [设置固定吸嘴] 对话框。
设定ATC位置的号码和已配置的吸嘴类型。

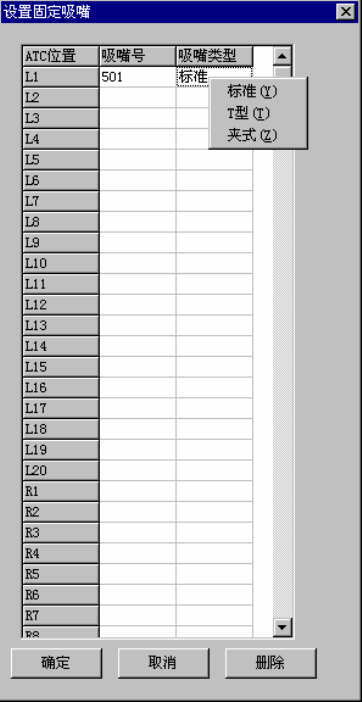

图 4.5-3 吸嘴设置对话框
把输入位置移到 [ 吸嘴号 ] 列，输入吸嘴号码。
不显示输入范围。请参见表 4.7-4 固定吸嘴 输入范围、初始值。
把输入位置移到 [吸嘴类型] 栏中，单击右键，打开弹出菜单。请选择吸嘴的类型。
[确定] ：保持吸嘴的配置编辑内容，关闭对话框。
[取消] ：放弃编辑内容，关闭对话框。
[删除] ：删除列表上的全部吸嘴配置。
第4章 EPU设置
4-13
4.6. 参考资料： 输入项目表
在各画面中的输入项目、控制种类等的汇总表。
4.6.1. EPU 配置文件
表 4.6-1 EPU 配置文件的输入项目
数据项目 种类 选择项
备注
长度单位 单选按钮 mm
1/100mm
英寸
压力 单选按钮 Kpa
大气压
文件夹 单选按钮
生产程序初始文件夹
数据库文件
数据库文件使用 复选框
浏览
按钮
打开单选框所选则的浏览对话框
确定
按钮
从剪贴板复制编辑内容，并结束任务
取消 按钮
不保存编辑内容，并结束任务
