第 5 章 编辑程序
5-110
全部元件
指定所有元件数据的元件层，全部反映到贴片层上。
该项功能，只有在贴片数据显示时才有效。并且，元件数据全部完成才有效。
选择[反映元件层] → [全部元件]后，会出现下列确认提示。

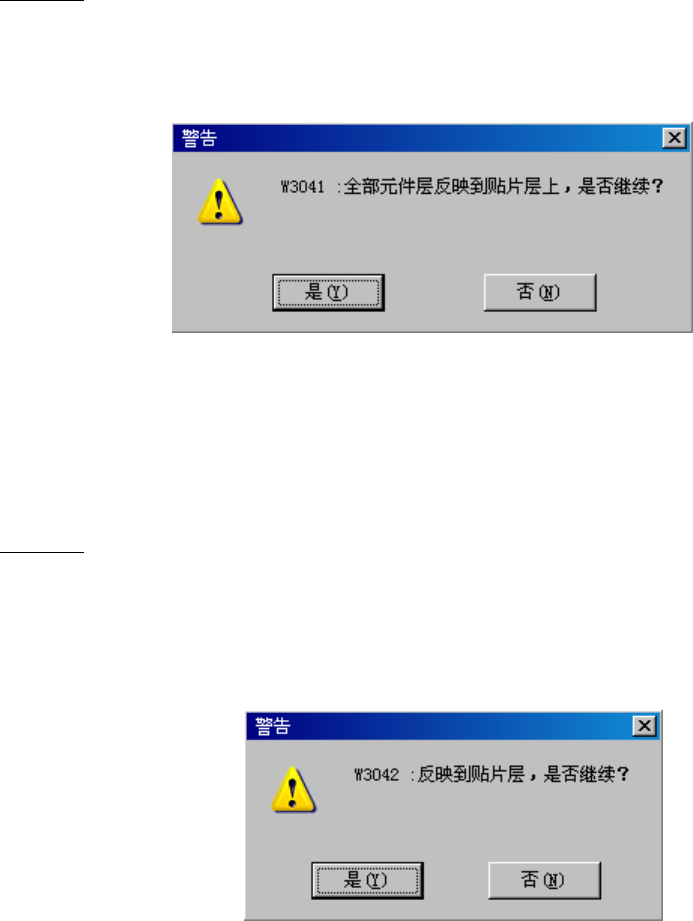

图 5.6-26 全层反映确认对话框
z 按[是]按钮 ：把所有元件数据的元件层反映到全部贴片数据的贴片层上。
z 按[否]按钮 ：不反映，中止操作。
当前元件
[当前元件]的功能是：把元件表格画面上显示的元件数据的元件层，反映到相链接的贴片链接里。
本项功能只在元件数据表格画面显示时才有效；并且，显示中的元件数据必须是完成了的数据
才有效。
选择编辑菜单的[反映元件层] → [当前元件]后，会出现下列确认提示。
图 5.6-27 反映当前元件层确认对话框
z 按[是]按钮：将画面中显示的元件数据的[元件层]，反映到与元件数据连接的贴片数据的[贴片
层]上。
z 按[否]按钮：不反映，中止操作。
※ 对确认提示按[是]后，进行数据确认。
第 5 章 编辑程序
5-111
5.6.4.15 粘贴矩阵
[粘贴矩阵] 命令，只能在贴片数据的列表画面上使用。
把剪切或复制的数据存入剪贴板里，再插入到光标前面。
指定 X 复制次数 / Y 复制次数、X 间距 / Y 间距，可在矩阵式复制时，对 X 方向贴片位置、Y
方向贴片位置，进行加算或减算的累加复制
｡
[粘贴矩阵] 粘贴的数据元件 ID 都变为“#”
｡
剪贴板里空白时，不能
｡
选择本命令
使用排序功能过程中不能使用此命令。
图 5.6-28 粘贴矩阵对话框
各输入项目的内容与按钮操作如下表。
输入、按钮 内容
复制次数 X 输入 X 方向的复制次数 (默认值 = 1)。
复制次数 Y 输入 Y 方向的复制次数 (默认值 = 1)。
X 间距 指定 X 方向贴片或者吸取位置的增量或减量
(默认值 = 0.00)。
Y 间距 指定 Y 方向贴片或者吸取位置的增量或减量
(默认值 = 0.00)。
确定 执行粘贴。
取消 中止粘贴。
第 5 章 编辑程序
5-112
粘贴矩阵和执行结果，示例如下。
正常时
元件 ID X Y 角度 元件名
R1 5.00 10.00 45.00 1608-A
R2 10.00 10.00 0.00 1608-A
复制次数 X: 3 X 间距: 0.5
复制次数 Y: 1 Y 间距: 1
R1 5.00 10.00 45.00 1608-A
R1 10.00 10.00 0.00 1608-A
# 5.50 10.00 45.00 1608-A
# 10.50 10.00 0.00 1608-A
# 6.00 10.00 45.00 1608-A
# 11.00 10.00 0.00 1608-A
# 6.50 10.00 45.00 1608-A
# 11.50 10.00 0.00 1608-A
• 复制区域插入指定行的上方。
• 元件 ID 全部变为 “#”。
｡
• 输入光标位于插入区域左端的元件 ID 上。
# 5.00 11.00 45.00 1608-A
# 10.00 11.00 0.00 1608-A
# 5.50 11.00 45.00 1608-A
# 10.50 11.00 0.00 1608-A
# 6.00 11.00 45.00 1608-A
# 11.00 11.00 0.00 1608-A
# 6.50 11.00 45.00
1608-A
# 11.50 11.00 0.00 1608-A
｡
发生错误时显示以下对话框
①
｡
数据超过最大件数
图 5.6-29 超出数据范围
按下［确定］后终止复制 (所有数据都不复制)。
