第 6 章 编辑辅助功能 6-34 6.4.2 命令列表 从贴片数据、元件数据中选择时 在没有输入元件名称的状态下， 选择[数据库]→[命令列表]时， 出现如下选择画面。 (如果 输入了元件名称时，命令名称以淡色表示，不能执行。) 图 6.4-4 数据选择画面 选择所要调出的元件，按［确定］按钮，或者双击元件名，会出现以下的确认提示。 图 6.4-5 调出确认提示 ① 按［确定］后，被选择的元件数据内容，将从元件库中复制至元件数据里。
第 6 章 编辑辅助功能
6-33
③ 注册完成通知
已在设置环境项目里把“完成数据库[注册]后要通知”设置为 [执行]时，数据库注册完
成后，会弹出下列信息。

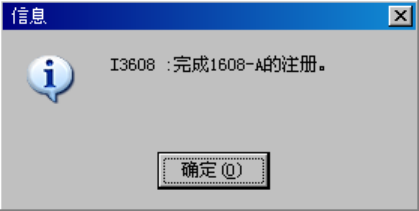

图 6.4-3 数据库注册完成通知
◆ 在设置环境时把“完成数据库[注册]后要通知”设置为 [不执行]时，数据库注册完成后，
不显示上述信息。
第 6 章 编辑辅助功能
6-34
6.4.2 命令列表
从贴片数据、元件数据中选择时
在没有输入元件名称的状态下，选择[数据库]→[命令列表]时，出现如下选择画面。(如果
输入了元件名称时，命令名称以淡色表示，不能执行。)

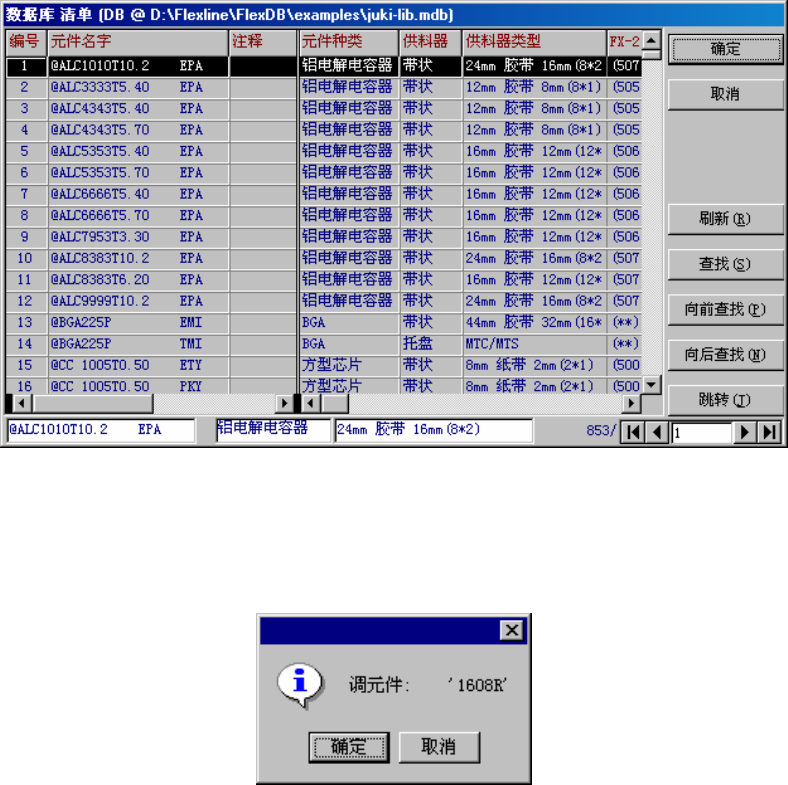

图 6.4-4 数据选择画面
选择所要调出的元件，按［确定］按钮，或者双击元件名，会出现以下的确认提示。
图 6.4-5 调出确认提示
① 按［确定］后，被选择的元件数据内容，将从元件库中复制至元件数据里。
第 6 章 编辑辅助功能
6-35
但是，如果存在吸取数据时，会出现以下的提示。
图 6.4-6 确认变更角度的信息
确定 修改吸取数据的角度。
取消 不修改在吸取数据设定的角度。
如果已存在同一元件名称时，则不能进行复制。
贴片数据中已输入元件名时，请执行[命令列表]从元件数据中调出。
从元件数据执行时，将复制所选择的元件数据内容，元件名称不变。
② [取消] 按钮
返回到元件数据库[命令列表]画面。
