第 5 章 编辑程 序 5-50 吸取时吸嘴方向 请指定元件以 0 度供应时的吸嘴吸取方向。 可从 0 度、90 度、180 度、270 度中选择。 吸取高度微调值 请输入元件吸取高度校正值（与高度补偿值通用） 。
第 5 章 编辑程序
5-49
⑨ 自动示教
此功能可在进行吸取位置跟踪时，自动测量元件中心。用单选按钮进行设置。
但仅限于包装方式为纸带、元件外形尺寸为 0603～3216 的情况下，才可进行自动示教。
⑩ 元件忽略
用单选按钮指定执行“元件忽略”时，所指定的元件在生产时将被忽略，不进行贴片。
使用指定为忽略的元件贴片记录，尽管生产时没有进行贴片，但不被列入未贴片列表中。
⑪ 元件层
对贴片数据中指定为同一层中的元件，要逐一设置元件的优先顺序。
可从下拉菜单的[层1]至[层7]中选择，设置优先顺序。

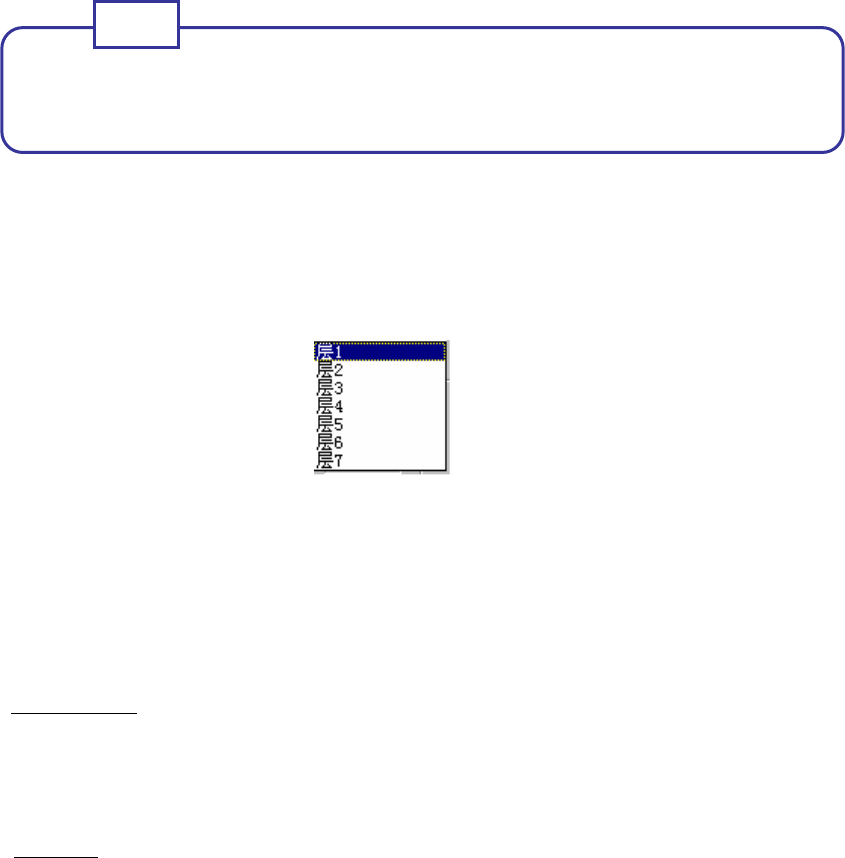

图 5.4-11 层的可选择范围
⑫ 夹持吸嘴数据
吸嘴数据的初始值，在每次输入吸嘴编号时要逐一设置。
吸嘴夹持位置
“Y”项，以负数输入从元件中心点到夹持吸嘴固定侧臂夹持中心点的偏移值。“X”项
只可输入 0，不可输入其他数据。
水平间隙
请以负值输入夹持吸嘴固定侧臂夹持面与元件之间的间隙。因吸嘴型号不同、方向不同，
所以移动方向也不同，需要注意。
从数据库读入元件信息时，不论“元件忽略”栏原有设定如何，均自动设定为“不执行”。
注意
第 5 章 编辑程序
5-50
吸取时吸嘴方向
请指定元件以 0 度供应时的吸嘴吸取方向。
可从 0 度、90 度、180 度、270 度中选择。
吸取高度微调值
请输入元件吸取高度校正值（与高度补偿值通用）。
第 5 章 编辑程序
5-51
5.4.6 扩展
扩展标签页面上的配置项目，通常适用默认值，一般情况不需变更。想要变更默认值时请选择
扩展标签。
图 5.4-12 扩展 标签
5.4.6.1 激光（定心）
① XY
从下拉菜单中指定，元件吸取后移动至贴片位置的 XY 加速度。
② 吸取 Z 轴下降（加速度）
从下拉菜单中指定，在吸取位置的 Z 轴下降加速度（防止元件弹起）。
③ 吸取 Z 轴上升（加速度）
从下拉菜单中指定，在吸取位置的 Z 轴上升加速度（防止元件元件脱落）。
请注意：变更扩展项目后，如再变更基本部分项目时，值可能恢复为默认值。
注意
