第 5 章 编辑程 序 5-114 选择[图像复制]命令后，显示下列对话框。 从已注册的标记数据列表中，选择需要复制的标记数据，按［复制］按钮。 图 5.6-31 图像复制对话框 按[复制]后，是 BOC 标记时，标记示教显示“＊”。 是基准领域标记时，标记 TI 的单元格显示［OK］ 。 标记数据已经注册完毕时，会出现下列覆盖确认提示。 图 5.6-32 标记覆盖确认对话框
第 5 章 编辑程序
5-113
② 贴片点位置超过基板或电路范围。
图 5.6-30 贴片位置 超出范围错误
z 按［确定］按钮继续复制。复制数据带有超出范围记号。
z 按［取消］按钮中止复制。
5.6.4.16 图像复制
[图像复制]命令是将标记数据库中注册的标记数据，作为 BOC 记号或基准领域记号复制数据的
功能。具体操作见下表。
表 5.6-17 图像复制命令 各画面的操作
画面 内容
基板数据 基本设置画面 • 不能使用。
尺寸设置画面 • 光标位于 BOC 记号（ ）的单元格时才可以从菜单选择。
电路配置画面 • 不能使用。
贴片数据 列表画面 • 不能使用。
贴片数据
基准领域画面
• 光标位于记号 TI 的单元格时才可以从菜单选择。
元件数据 列表画面 • 不能使用。
表格画面 • 不能使用。
吸取数据 列表画面 • 不能使用。
表格画面 • 不能使用。
第 5 章 编辑程序
5-114
选择[图像复制]命令后，显示下列对话框。
从已注册的标记数据列表中，选择需要复制的标记数据，按［复制］按钮。

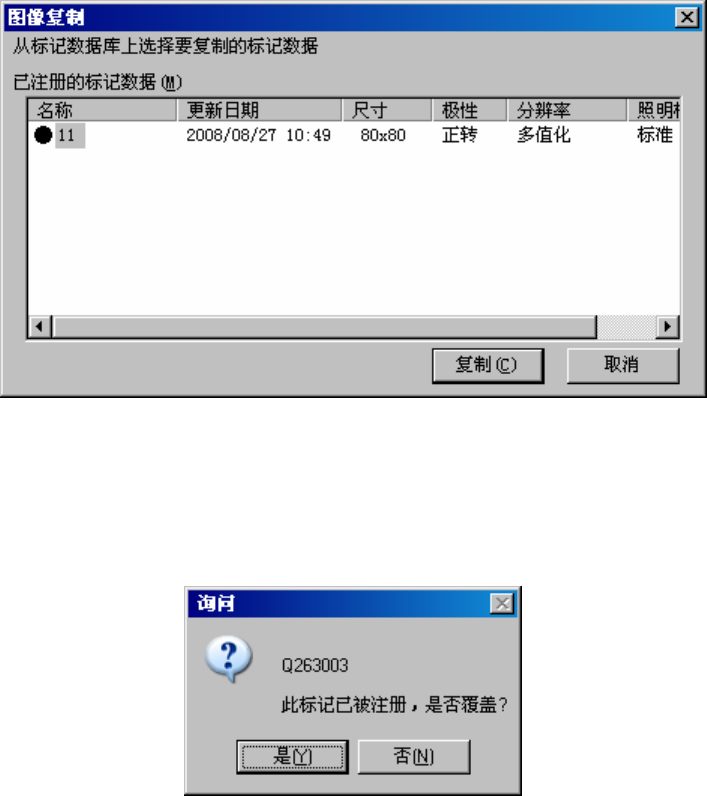

图 5.6-31 图像复制对话框
按[复制]后，是 BOC 标记时，标记示教显示“＊”。
是基准领域标记时，标记 TI 的单元格显示［OK］。
标记数据已经注册完毕时，会出现下列覆盖确认提示。
图 5.6-32 标记覆盖确认对话框
第 5 章 编辑程序
5-115
5.6.4.17 复制生产程序
该功能是将两种以上的矩阵电路在同一基板内定义时使用。
下图显示其概略。
A面(1)
Ａ面(2)
Ｂ面(1)
Ｂ面(2)
A面(1)
Ｂ面(1)
基準回路
＋
“生産プログラムコピー機能“実行
展開元生産プログラム 基準側生産プログラム
A面(2)
Ｂ面(2)
基準回路
图 5.6-33 生产程序复制概念图
基准侧文件： 当前编辑程序中打开的生产程序文件
展开源文件： 通过生产程序复制功能读取的生产程序文件
展开多条电路后，用基准领域标记进行校正并贴片。
基准侧生产程序
展开源生产程序
实行“生产程序复制功能”
基准电路
基准电路
