第 5 章 编辑程 序 5-120 5.6.5.1 数据完成状况 从编辑中的任意画面都可以调出[数据完成状态]。 从数据菜单中，选[数据完成状态]后 ，会出现下列对话框，显示各数据的输入件数、完成件数 和各数据的完成状态。 图 5.6-39 数据完成状况 [完成] 显示各数据完成／未完成。 （*） 表示数据完成。 （ ） 表示数据未完成。 * ［记录数目］与［完成 数目］相 等时为完成。 [记录数目] 不论完成/未完成与否， 显示已输入…
第 5 章 编辑程序
5-119
5.6.5 数据
显示基板数据、贴片数据、元件数据、吸取数据间的移动和各个数据的完成状況。
图 5.6-37 数据菜单
[基板数据]
[贴片数据]
[元件数据]
[吸取数据]
切换输入画面。从编辑中的任何一个画面都可以打开(各数据的具体情况，请参见各数据的具体
说明)
｡
其它切换数据的方法
各个数据的切换方法，除选择上述菜单外，还有以下方法。
(1) 使用键盘：［CTRL］+［F6］，或 ［CTRL］+［TAB］移动到下一个数据窗口。
［SHIFT］+［CTRL］+［F6］，或［SHIFT］+［CTRL］+［TAB］移动到上一个数据窗口
｡
(2) 单击画面上各数据标签。
图 5.6-38 数据标签 (编辑程序)
第 5 章 编辑程序
5-120
5.6.5.1 数据完成状况
从编辑中的任意画面都可以调出[数据完成状态]。
从数据菜单中，选[数据完成状态]后，会出现下列对话框，显示各数据的输入件数、完成件数
和各数据的完成状态。
图 5.6-39 数据完成状况
[完成]
显示各数据完成／未完成。
（*） 表示数据完成。
（ ） 表示数据未完成。
* ［记录数目］与［完成数目］相
等时为完成。
[记录数目]
不论完成/未完成与否，显示已输入的数
据件数。
不论输入完毕/未完毕与否，显示含正在
输入中的总数据件数。
[完成数目]
显示完成输入的数据件数。
显示必要的项目已经全部输入
完毕的、完成输入的数据数。
按下［确定］按钮
返回原数据输入画
面。
第 5 章 编辑程序
5-121
数据菜单的数据一致性检查命令、优化菜单的各项命令、菜单显示的送料器分布命令、生产相
关信息命令、机器操作菜单、数据库菜单等，请参见『6. 编辑辅助功能』。
5.6.5.2 工具栏
切换工具栏的显示或不显示。
显示工具栏时，菜单上划勾选中。
5.6.5.3 显示贴片位置
切换是否在基板数据尺寸设置画面的基板画像中显示贴片点。
显示贴片点时，菜单上划勾选中。
5.6.6 帮助

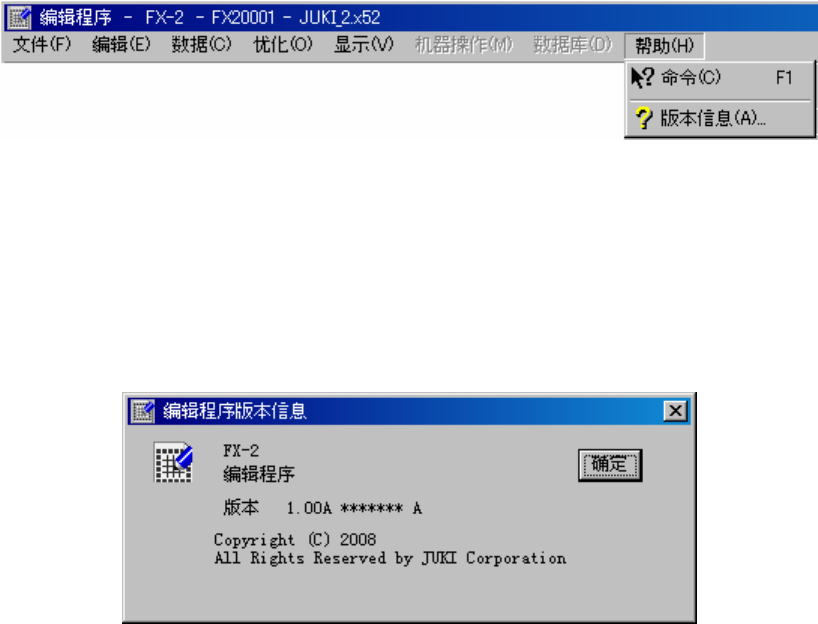

图 5.6-40 帮助菜单
5.6.6.1 命令
启动帮助，显示编辑程序帮助内容。
5.6.6.2 版本信息
显示关于本程序（编辑程序）版本信息。
图 5.6-41 版本信息
