第2章 安装 2-9 2.3 安装保护模块 EPU保护模块分为，安装在打印机接口型，以及安装在USB接口型两种类型，分别对应不同机种。 一台电脑上使用多种机种的EPU时， 必须在打印机接口或USB接口上， 安装各使用机种的EPU 保 护模块。 FX-2 的 EPU 为各机型通用的共通产品。“E P U 保护模块”也为共通化模块。 * ：请对安装C D 中的 SSDI7.6.3.exe(Sentinel System Driver Ver…
第2章 安装
2-8
按照对话框的提示进行删除。
图 2.2-9 删除程序对话框
完成删除后，显示如下提示画面。
单击[完成]，结束卸载。
图 2.2-10 完成卸载
第2章 安装
2-9
2.3 安装保护模块
EPU保护模块分为，安装在打印机接口型，以及安装在USB接口型两种类型，分别对应不同机种。
一台电脑上使用多种机种的EPU时，必须在打印机接口或USB接口上，安装各使用机种的EPU 保
护模块。
FX-2 的EPU为各机型通用的共通产品。“EPU保护模块”也为共通化模块。
*：请对安装CD中的SSDI7.6.3.exe(Sentinel System Driver Ver7.6.3)实施安装。
有关安装方法，请参考『保护模块安装手册』。
2.3.1 保护模块的设置
保护模块为打印机接口时，按照 2.3.1.1的说明进行安装；保护模块为USB接口时，按照
2.3.1.2的说明进行安装。
2.3.1.1 打印机接口用

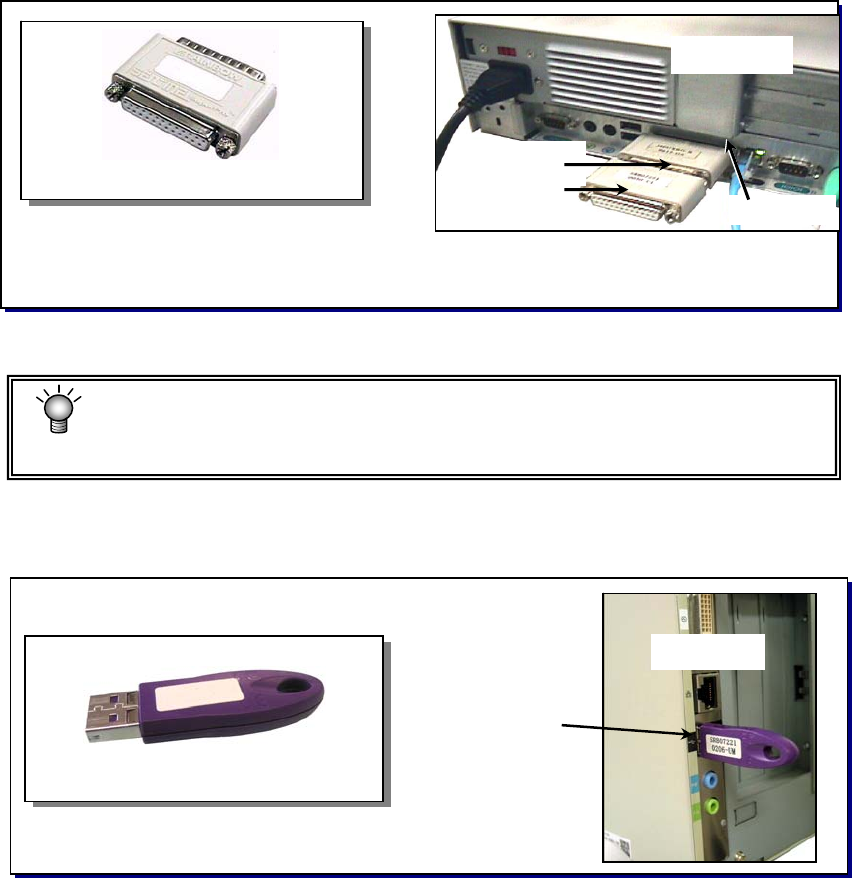

请将机种1和机种2的保护模块，按照下图重叠安装在打印机接口。
图 2.3-1 保护模块安装图 (打印机接口用)
安装或拆除保护模块时，请关闭电脑电源。
2.3.1.2 USB接口用
请按照下图所示，在USB接口安装保护模块。
图 2.3-2 保护模块安装图(USB 接口用)
USB 接口
【保护模块X2】
电脑主机
注）在打印机接口安装各个保护模块。
(仅可以安装D-SUB的25针接口。)
保护模块X2
电脑主机
打印机接口
机种1用
机种2用
顺序不同
注） 在USB接口安装各个机种对应的保护模块。
* 接口数不够时，请使用HUB。
注意
第2章 安装
2-10
2.4 其他设置（仅Windows Vista）
在Windows Vista 上使用时，为了达到适合于EPU的动作环境，必须进行设置。
(1) 比例尺的设置方法
为了作为适合于EPU的显示画面，必须确认显示比例的设置。
因为在使用“大比例尺”的环境下，可能会出现下述现象，所以请设定并使用标准的“规定比
例尺”。
・
文字显示不全
・
换行显示为2行
・
项目的一部分不显示
・
横向并列显示功能项目名
设置比例尺的方法如下所示。
① 在控制面板中，选择“电脑的简单操作”-“视觉显示的优化”。
图 2-4-1 控制面板画面
② 选择“画面上的项目最大化”-“更改文本和图标的大小”。
图 2-4-2 更改文本和图标画面
