第 5 章 编辑程序
5-99
5.6.4.7 跳过
跳过（跳转）操作画面见下表。
表 5.6-10 跳过命令 各画面的操作
画面 内容
基板数据
基本设置画面
• 不能使用。
尺寸设置画面 • 不能使用。
电路配置画面
｡
• 不能使用
贴片数据 列表画面
元件数据 列表画面
吸取数据 列表画面
• 指定行号，如果行号在画面显示范围内，光标直接移到该行。
行号在显示范围以外时，滚动画面将该行显示在画面中央位置。
操作：
选择[跳过]后，出现图 5.6-17 跳转对话框。
指定跳转目标行号。如指定超过已输入数据范围，则跳转到
最后一行。
贴片数据
基准领域画面
｡
• 不能使用
元件数据 表格画面
吸取数据 表格画面
• 指定行号，表格画面的显示内容变为指定行。
• 指定行在范围外时，显示最后一行内容。
图 5.6-13 跳转对话框
输入行号
按下[确定]
第 5 章 编辑程序
5-100
5.6.4.8 查找
查找命令的操作画面见下表。
表 5.6-11 查找命令 各画面的操作
画面 内容
基板数据
基本设置画面
• 不能使用。
尺寸设置画面 • 不能使用。
电路配置画面 • 不能使用。
贴片数据
列表画面
• 作为查找条件，可用［元件 ID］、［元件名］和［未完成元件］进行查找。
• 在显示画面内发现符合条件的记录时，光标将移动到该位置。
在显示范围以外时，滚动画面使之显示在画面中央。
贴片数据
基准领域画面
• 不能使用。
元件数据
列表画面
吸取数据
列表画面
• 作为查找条件，可用［元件名］、［未完成元件］进行查找。
• 在显示画面内发现符合条件的记录时，光标将移动到该位置。
元件数据
表格画面
吸取数据
表格画面
• 作为查找条件，可用［元件名］和［未完成元件］进行查找。
• 发现符合条件的数据时，在画面中显示该数据的内容。

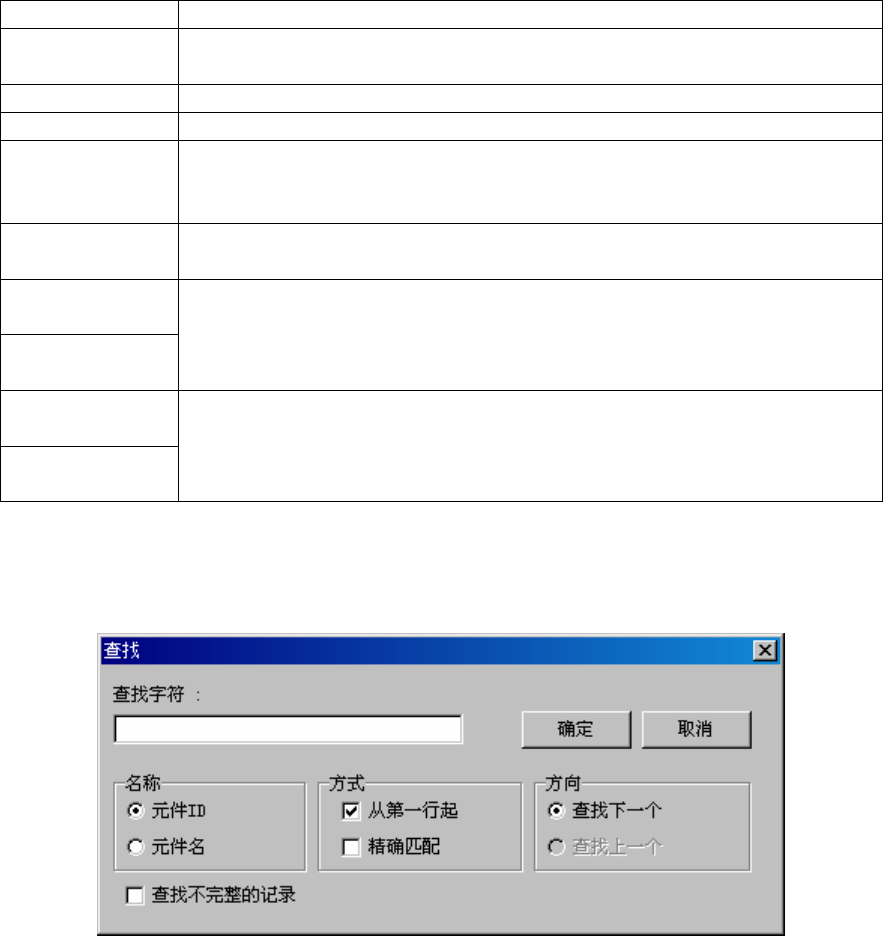

查找对话框
选择[查找]后出现以下对话框。输入查找字符，指定条件，按下[确定]开始查找。
图 5.6-14 查找对话框
第 5 章 编辑程序
5-101
z 指定［不完整的记录］为查找条件时，不能选择［元件 ID］、［元件名］、［精确匹配］ 。
z 查找结果没有发现一致数据时，出现下列的信息。
图 5.6-15 未找到不完整数据时 图 5.6-16 未找到搜索项时
输入的查找文字和查找条件，保存到下一个查找对话框出现为止。
5.6.4.9 向前查找、向后查找
[向前查找]、[向后查找]命令在各画面中的操作方法如下。
表 5.6-12 向前查找命令 各画面的操作
画面 内容
基板数据
基本设置画面
• 不能使用。
尺寸设置画面 • 不能使用。
电路配置画面 • 不能使用。
贴片数据
元件数据 列表画面
吸取数据 列表画面
元件数据 表格画面
吸取数据 表格画面
• 执行［查找］时，只有保持查找文字、查找条件的状态下，才可
能选择[向前查找]。此外用浅色显示。
• 与［查找］对话框的指定查找方向无关，只能向前查找。
• 动作与［查找］相同。
贴片数据
基准领域画面
• 不能使用。
表 5.6-13 向后查找命令 各画面的操作
画面 内容
基板数据
基本设置画面
• 不能使用。
尺寸设置画面 • 不能使用。
电路配置画面 • 不能使用。
贴片数据
元件数据 列表画面
吸取数据 列表画面
元件数据 表格画面
吸取数据 表格画面
• 执行［查找］时，只有保持查找文字、查找条件的状态下，才能
选择[向后查找]。此外用浅色显示。
• 与［查找］对话框的指定查找方向无关，只能向前查找。
• 动作与［查找］相同。
贴片数据
基准领域画面
• 不能使用。
