第 5 章 编辑程序
5-12
5.2.2.1 单板基板
基板构成为单板基板时，选择[尺寸设置]后，显示如下画面。

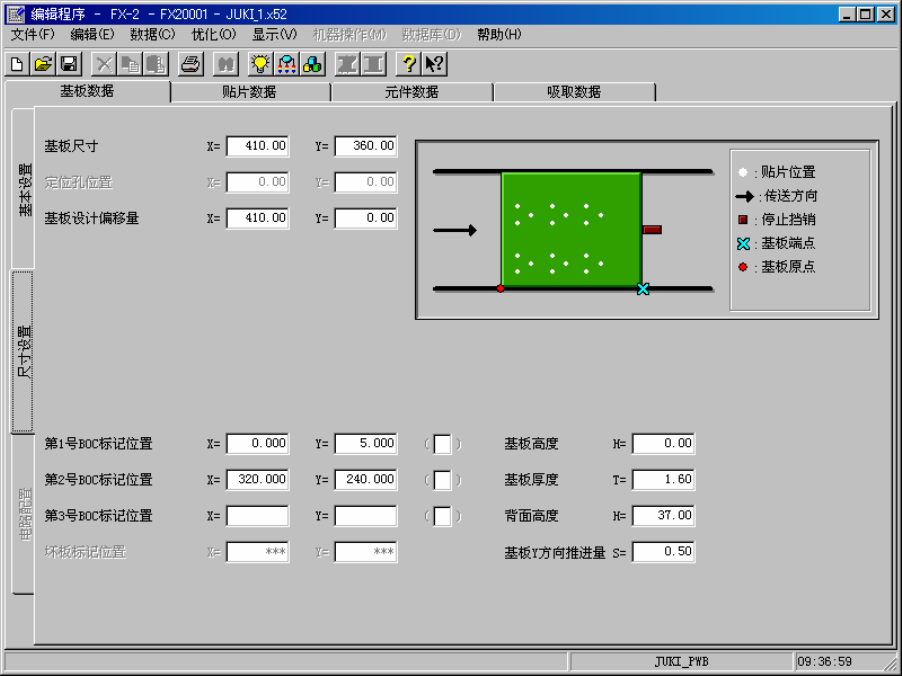

图 5.2-2 基板数据 尺寸设置画面（单板基板）
①基板尺寸
输入基板尺寸。
②定位孔位置
输入从基板原点来看的定位孔坐标。
如基本设置的[定位方式]为[外形基准]时，则浅色显示。
③基板设计偏移量
输入从基板原点来看的基板端点（即[基板设计端点]，下同）的坐标。
基板端点，因传送方向、基准方位而异，务请留意。
第 5 章 编辑程序
5-13
④电路尺寸 X、Y
⑤电路设计偏移量 X、Y
⑥首电路位置 X、Y
⑦电路数目 X、Y
⑧电路间距 X、Y
单板基板时不显示。
⑨BOC 标记位置 NO.1～BOC 标记位置 NO.3
输入从基板原点来看的 BOC 标记的坐标（X、Y）。BOC 标记需要 2 点或 3 点。
标记识别条件需要示教。请把光标移至（）内，执行示教。（）内显示“*”时为已经示教完成。
如基本设置中的[BOC 种类]项设置为[不使用]时，浅色显示。
⑩坏板标记位置 X、Y
单板基板显示为[***]。
⑪基板高度
输入从传送基准面来看的基板高度。
⑫基板厚度
输入基板厚度。
⑬背面高度
输入从传送基准面来看的至基板背面、含元件高度的距离。
⑭基板 Y 方向推进量
输入夹紧基板时的 Y 轴方向推进量。
FX-2：要根据⑫设置的基板厚度，设置不同的默认值。
第 5 章 编辑程序
5-14
表 5.2-3 根据 FX-2 基板厚度设置值，设置不同的基板 Y 方向推进量的默认值
NO. 基板厚度设置值 ｔ（mm）
基板 Y 方向推进量
默认值 (mm)
1 0.0 ＜ ｔ ≦ 0.4 0.00
2 0.4 ＜ ｔ ≦ 0.6 0.00
3 0.6 ＜ ｔ ≦ 0.8 0.10
4 0.8 ＜ ｔ ≦ 1.0 0.20
5 1.0 ＜ ｔ ≦ 1.2 0.30
6 1.2 ＜ ｔ ≦ 1.4 0.40
7 1.4 ＜ ｔ ≦ 1.6 0.50
8 1.6 ＜ ｔ ≦ 1.8 0.60
9 1.8 ＜ ｔ ≦ 2.0 0.70
10 2.0 ＜ ｔ ≦ 2.2 0.80
11 2.2 ＜ ｔ ≦ 2.4 0.90
12 2.4 ＜ ｔ ≦ 2.6 1.00
13 2.6 ＜ ｔ ≦ 2.8 1.10
14 2.8 ＜ ｔ ≦ 3.0 1.20
15 3.0 ＜ ｔ ≦ 3.2 1.30
16 3.2 ＜ ｔ ≦ 3.4 1.40
17 3.4 ＜ ｔ ≦ 3.6 1.50
18 3.6 ＜ ｔ ≦ 3.8 1.50
19 3.8 ＜ ｔ ≦ 4.0 1.50
