第 6 章 编辑辅助功能
6-5

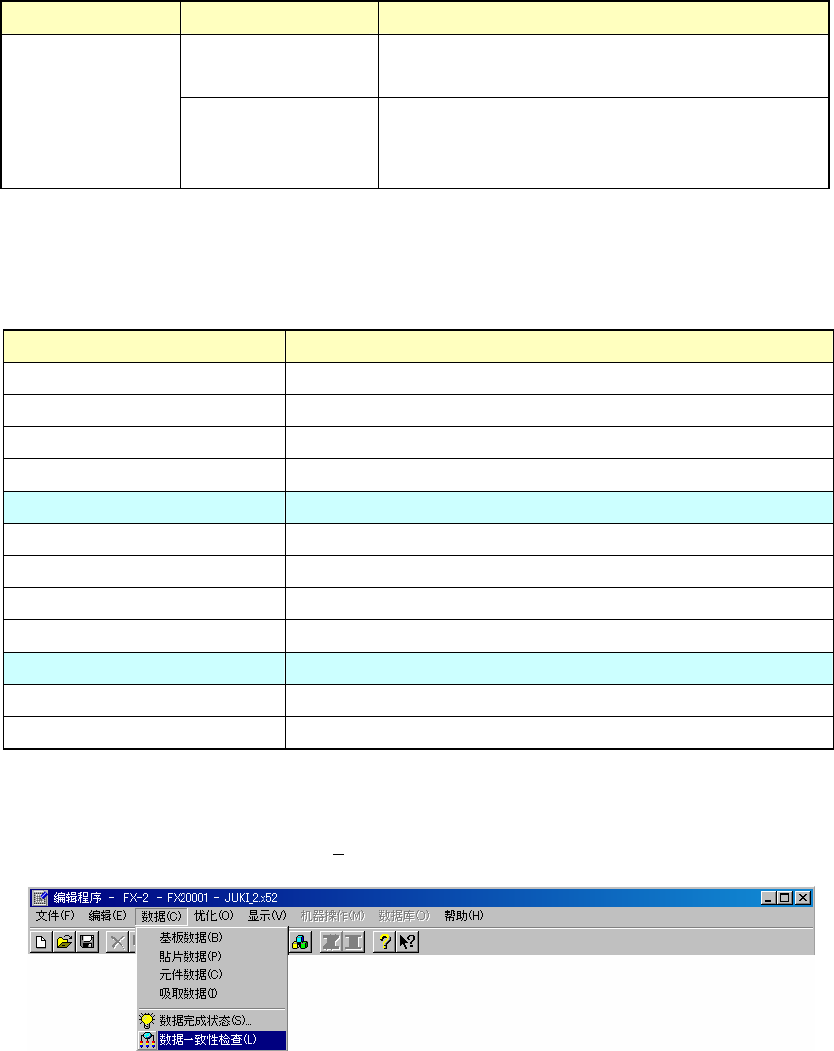

（3-3）一致性检查内容---- 错误条件
数据种类 项目 错误条件
检查一个站台上的
最大元件数
超过可吸取的元件最大数量限度时 吸取数据
吸取位置 根据现有生产线的构成，计算出各元件的吸取位
置，检查吸取点是否在轴移动范围内。
(4) 生产程序内输入时的检查
输入时检查下列项目。
分类 错误内容
基板数据 电路超出基板
基板数据 BOC 标记超出范围
基板数据 坏板标记超出范围
贴片数据 重复输入元件 ID
贴片数据／基板数据 检查贴片点超出基板及电路
贴片数据 IC 标记超出范围
贴片数据 检查标记数据的设定数
元件数据 检查元件种类和定心的一致性
元件数据 检查贴片/指定的涂层是否一致
元件数据／吸取数据 检查元件高度的范围
吸取数据 检查包装代码的重复
吸取数据 检查送料器通道号和管状种类的一致性
6.1.2.1 启动
从菜单调出时，选择［数据(C)］→［数据一致性检查(L)］。
图 6.1-3 选择 [数据一致性检查]
◇ 如果未读取文件，无法执行数据一致性检查。
第 6 章 编辑辅助功能
6-6
6.1.2.2 报告检查结果
报告有无错误。
有错误时，信息框中显示错误的件数。
･

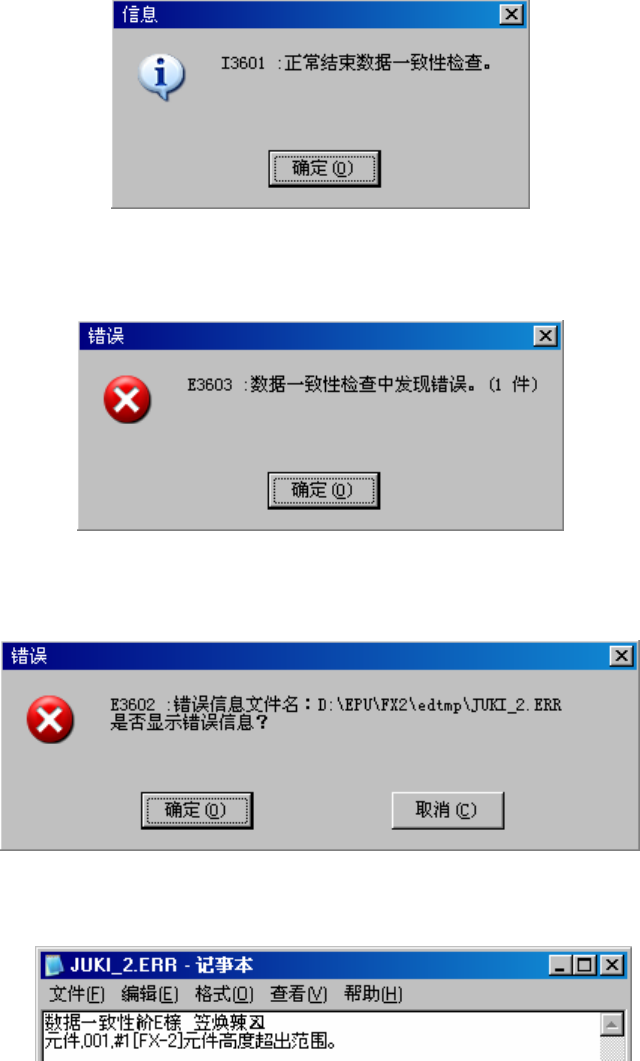

正常结束时
图 6.1-4 正常结束
・
检查出错误时
图 6.1-5 检查出错误
检查出错误时，按下[确定]键，弹出是否显示错误内容的提示。
图 6.1-6 询问是否显示错误内容
选择［确定］，则在 Windows 附带的记事本中显示错误内容。
图 6.1-7 显示错误内容
按顺序显示错误数据类别，数据编号，错误项目名称，错误原因。
第 6 章 编辑辅助功能
6-7
6.2 优化
(1) 概要
优化，是将编辑程序时制作的生产程序数据的送料器安装位置、吸取贴片顺序排成为
最佳状态。
优化输出，会受到下列各种因素的影响。
表 6.2-1 优化的主要因数
主要因素 具体因素
设置的设定 单元装置的使用情况
生产程序数据
使用的吸嘴
使用的送料器
能投入生产的元件卷盘数量
定心方式
(2) 优化的功能
优化，主要由下列功能构成。
表 6.2-2 优化的功能
功能 主要因素
送料器安排
对生产程序,提供供料器的最佳安装位置。
贴片顺序排列替换 对输出供料器安排,提供最佳的吸取贴片顺序。
吸嘴安排 对生产程序,提供吸嘴的 ATC 最佳安装位置。
