第 5 章 编辑程序
5-111
5.6.4.15 粘贴矩阵
[粘贴矩阵] 命令，只能在贴片数据的列表画面上使用。
把剪切或复制的数据存入剪贴板里，再插入到光标前面。
指定 X 复制次数 / Y 复制次数、X 间距 / Y 间距，可在矩阵式复制时，对 X 方向贴片位置、Y
方向贴片位置，进行加算或减算的累加复制
｡
[粘贴矩阵] 粘贴的数据元件 ID 都变为“#”
｡
剪贴板里空白时，不能
｡
选择本命令
使用排序功能过程中不能使用此命令。

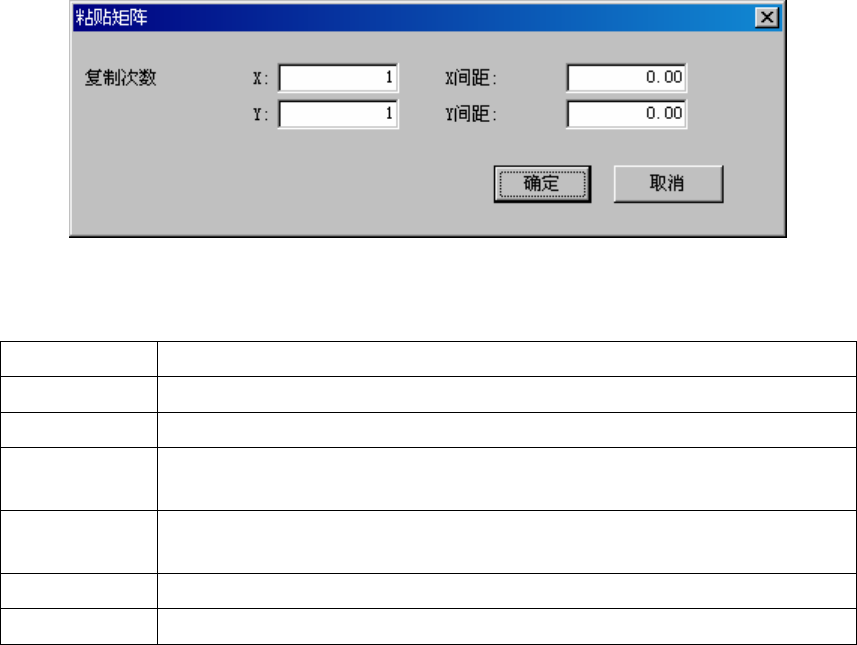

图 5.6-28 粘贴矩阵对话框
各输入项目的内容与按钮操作如下表。
输入、按钮 内容
复制次数 X 输入 X 方向的复制次数 (默认值 = 1)。
复制次数 Y 输入 Y 方向的复制次数 (默认值 = 1)。
X 间距 指定 X 方向贴片或者吸取位置的增量或减量
(默认值 = 0.00)。
Y 间距 指定 Y 方向贴片或者吸取位置的增量或减量
(默认值 = 0.00)。
确定 执行粘贴。
取消 中止粘贴。
第 5 章 编辑程序
5-112
粘贴矩阵和执行结果，示例如下。
正常时
元件 ID X Y 角度 元件名
R1 5.00 10.00 45.00 1608-A
R2 10.00 10.00 0.00 1608-A
复制次数 X: 3 X 间距: 0.5
复制次数 Y: 1 Y 间距: 1
R1 5.00 10.00 45.00 1608-A
R1 10.00 10.00 0.00 1608-A
# 5.50 10.00 45.00 1608-A
# 10.50 10.00 0.00 1608-A
# 6.00 10.00 45.00 1608-A
# 11.00 10.00 0.00 1608-A
# 6.50 10.00 45.00 1608-A
# 11.50 10.00 0.00 1608-A
• 复制区域插入指定行的上方。
• 元件 ID 全部变为 “#”。
｡
• 输入光标位于插入区域左端的元件 ID 上。
# 5.00 11.00 45.00 1608-A
# 10.00 11.00 0.00 1608-A
# 5.50 11.00 45.00 1608-A
# 10.50 11.00 0.00 1608-A
# 6.00 11.00 45.00 1608-A
# 11.00 11.00 0.00 1608-A
# 6.50 11.00 45.00
1608-A
# 11.50 11.00 0.00 1608-A
｡

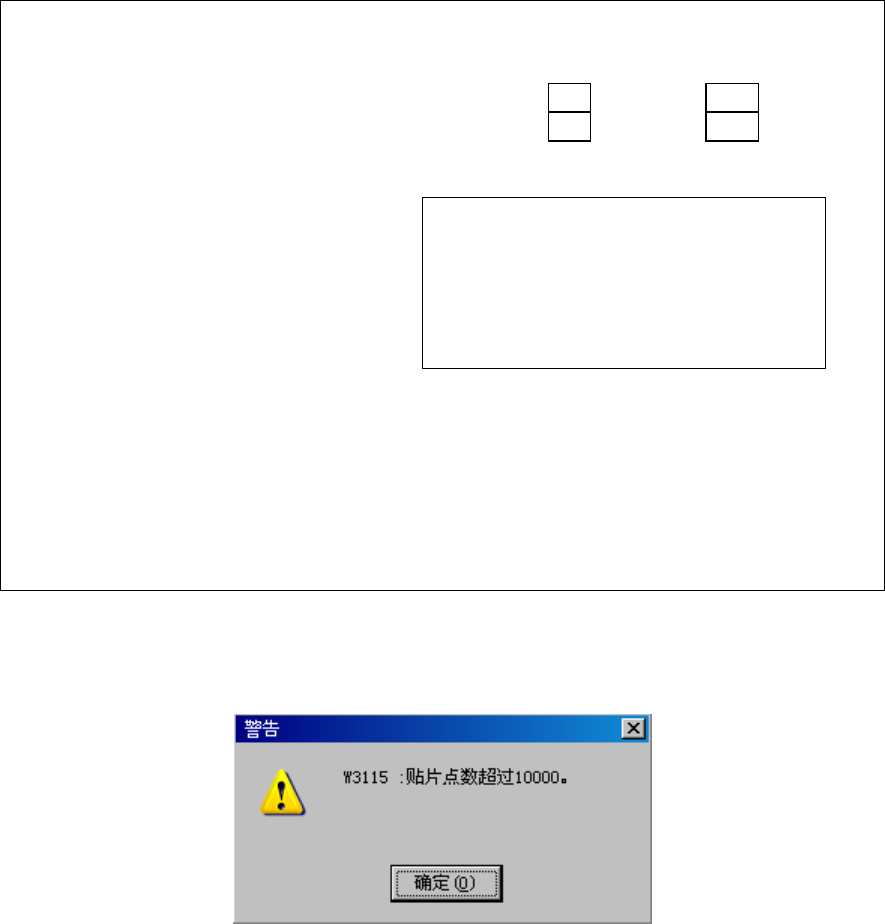

发生错误时显示以下对话框
①
｡
数据超过最大件数
图 5.6-29 超出数据范围
按下［确定］后终止复制 (所有数据都不复制)。
第 5 章 编辑程序
5-113

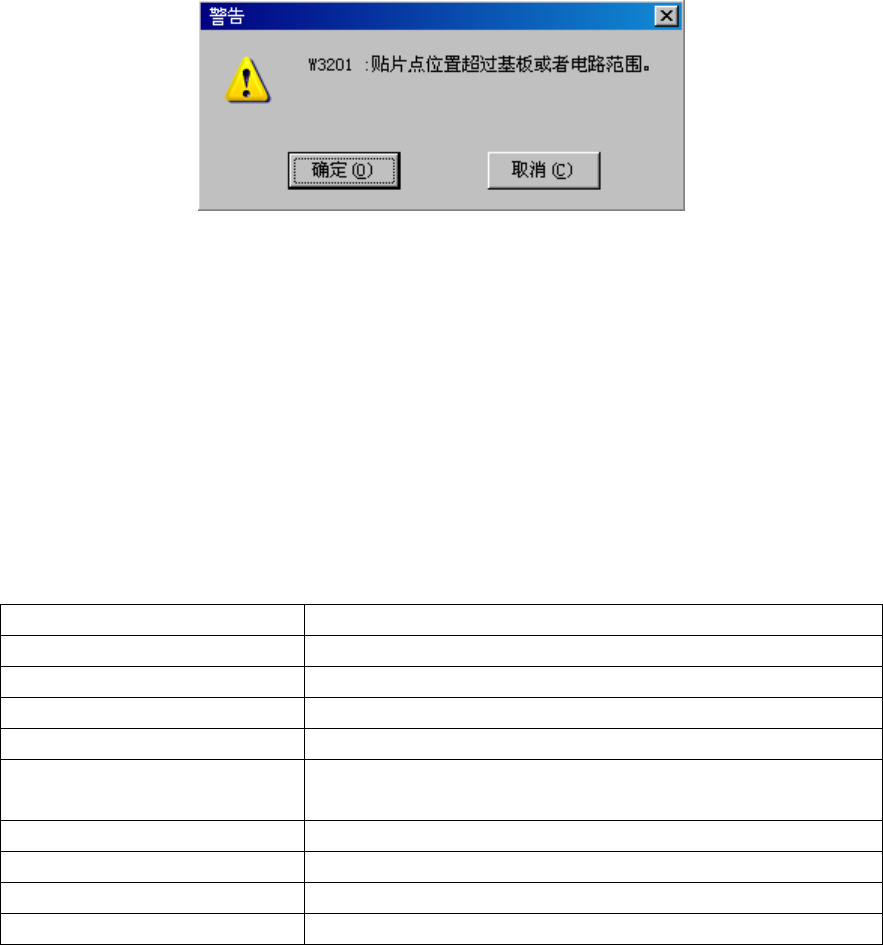

② 贴片点位置超过基板或电路范围。
图 5.6-30 贴片位置 超出范围错误
z 按［确定］按钮继续复制。复制数据带有超出范围记号。
z 按［取消］按钮中止复制。
5.6.4.16 图像复制
[图像复制]命令是将标记数据库中注册的标记数据，作为 BOC 记号或基准领域记号复制数据的
功能。具体操作见下表。
表 5.6-17 图像复制命令 各画面的操作
画面 内容
基板数据 基本设置画面 • 不能使用。
尺寸设置画面 • 光标位于 BOC 记号（ ）的单元格时才可以从菜单选择。
电路配置画面 • 不能使用。
贴片数据 列表画面 • 不能使用。
贴片数据
基准领域画面
• 光标位于记号 TI 的单元格时才可以从菜单选择。
元件数据 列表画面 • 不能使用。
表格画面 • 不能使用。
吸取数据 列表画面 • 不能使用。
表格画面 • 不能使用。
