第 5 章编辑程序 5-92 5.6.4 编辑菜单编辑菜单有下列命令项目。图 5.6-9 编辑菜单命令选择范围在列表画面中进行剪切、复制时，首先要确定复制或删除的范围。用鼠标拖拽后，选定的范围呈反色显示。若用键入法：按住［ SHFIT ］键，用［↓］键或［↑］键选择范围，选定的范围呈反色显示。

第 5 章编辑程序

5-91

5.6.3.7 退出

｡

结束编辑程序

当程序有改变而没有保存时，会出现下列

｡

对话框

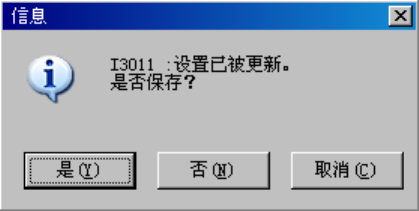

图 5.6-8 退出时保存确认对话框

［是］保存后，退出编辑程序。

［否］不保存，退出编辑程序。

［取消］取消退出处理。

第 5 章编辑程序

5-92

5.6.4 编辑菜单

编辑菜单有下列命令项目。

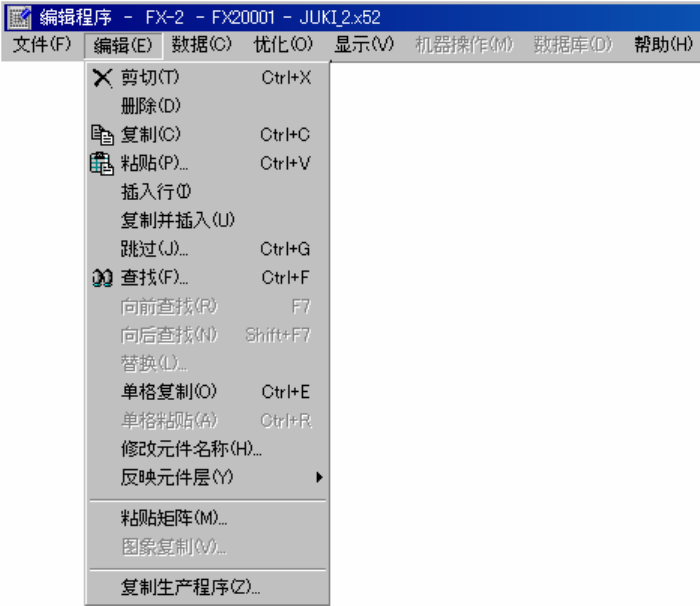

图 5.6-9 编辑菜单命令

选择范围

在列表画面中进行剪切、复制时，首先要确定复制或删除的范围。

用鼠标拖拽后，选定的范围呈反色显示。

若用键入法：按住［SHFIT］键，用［↓］键或［↑］键选择范围，选定的范围呈反色显示。

第 5 章编辑程序

5-93

5.6.4.1 剪切

剪切命令操作画面，归纳如下。

当使用排序功能时，不能选择剪切命令。

表 5.6-4 剪切命令各画面的操作

画面内容

基板数据

基本设置画面

• 不能使用。

尺寸设置画面 • 不能使用。

电路配置画面 • 不能使用。

贴片数据列表画面 • 剪切选择的记录。

• 剪切的记录保存在剪贴板里，可以使用［粘贴］操作。

贴片数据

基准领域画面

• 不能使用。

元件数据列表画面 • 不能使用。

表格画面 • 不能使用。

吸取数据列表画面 • 剪切选择的记录。

• 同一元件有两个以上的吸取数据时，光标在其中一个数据上时才能

使用。除此以外菜单浅色显示。

• 一个元件数据，列表上一定要有一个以上的吸取数据。

表格画面 • 不能使用。
