FX-2_EPU使用说明书.pdf - 第137页
第 5 章 编辑程 序 5-89 3. 动作环境 设置编辑程序时的动作环境。 3-1： [退出时状态保存] 从［执行］ 、 ［不执行］中选择。 设置 下次开始时的动 作 ［执行］ 再现以下项目。 1.显示、不显示工具栏 2.读取文件名 3.窗口大小 * 设置退出时［执行］ 状态保存。 编辑程序结束、 再开始编辑程序时，画面将显 示上次使用的最后文件，并保持原窗口大小。 ［不执行］ 新建画面和文件名（不读取上次文件） 。 3-2： 退出时…
第 5 章 编辑程序
5-88
5.6.3.6 环境设置
设置编辑程序的环境。
在文件菜单上选择环境设置后，出现下面的对话框。

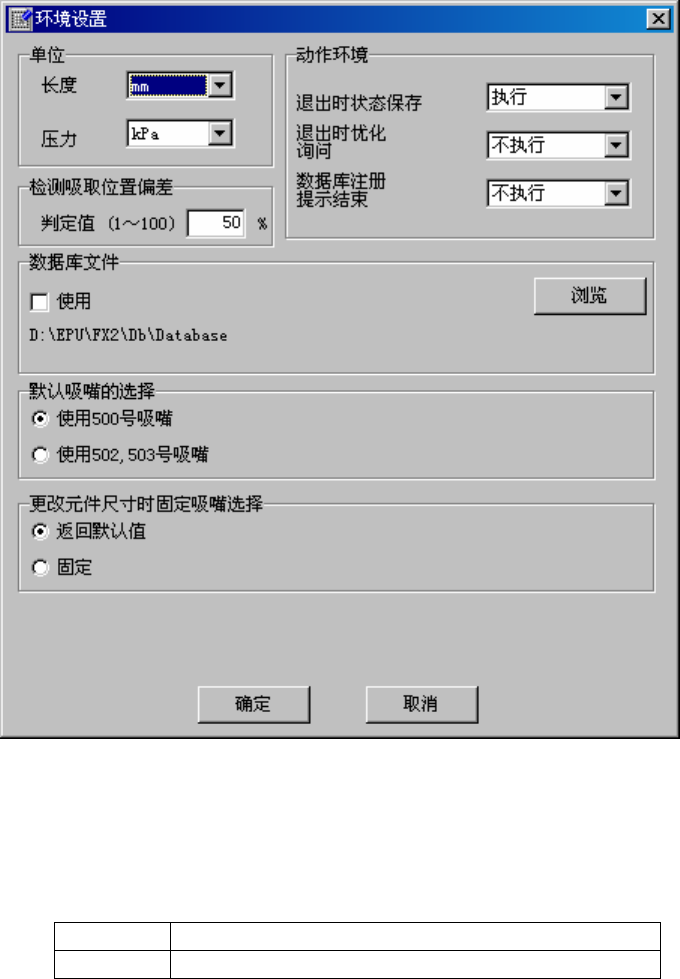

图 5.6-6 环境设置对话框
1. 单位
选择编辑程序时显示的单位：长度、压力。
长度 从[ｍｍ]、[1/100mm]、[inch（英寸）]中选择。
压力 从[kPa]、[大气压] 中选择。
2. 检测吸取位置偏差
输入检测元件数据吸取位置偏差的默认判定值。
第 5 章 编辑程序
5-89
3. 动作环境
设置编辑程序时的动作环境。
3-1： [退出时状态保存]
从［执行］、［不执行］中选择。
设置 下次开始时的动作
［执行］ 再现以下项目。
1.显示、不显示工具栏
2.读取文件名
3.窗口大小
* 设置退出时［执行］状态保存。编辑程序结束、再开始编辑程序时，画面将显
示上次使用的最后文件，并保持原窗口大小。
［不执行］ 新建画面和文件名（不读取上次文件）。
3-2： 退出时优化询问
从［执行］、［不执行］中选择。
设置 动作
［执行］ 退出编辑程序时，询问是否执行优化。
设置执行优化，则执行优化后再退出编辑程序。
［不执行］ 退出编辑程序时，不询问是否执行优化。
3-3：数据库注册提示结束
从［执行］、［不执行］中选择。
设置 动作
［执行］ 将元件数据注册到数据库后，通知注册完成。
［不执行］ 注册完成后不通知。
第 5 章 编辑程序
5-90

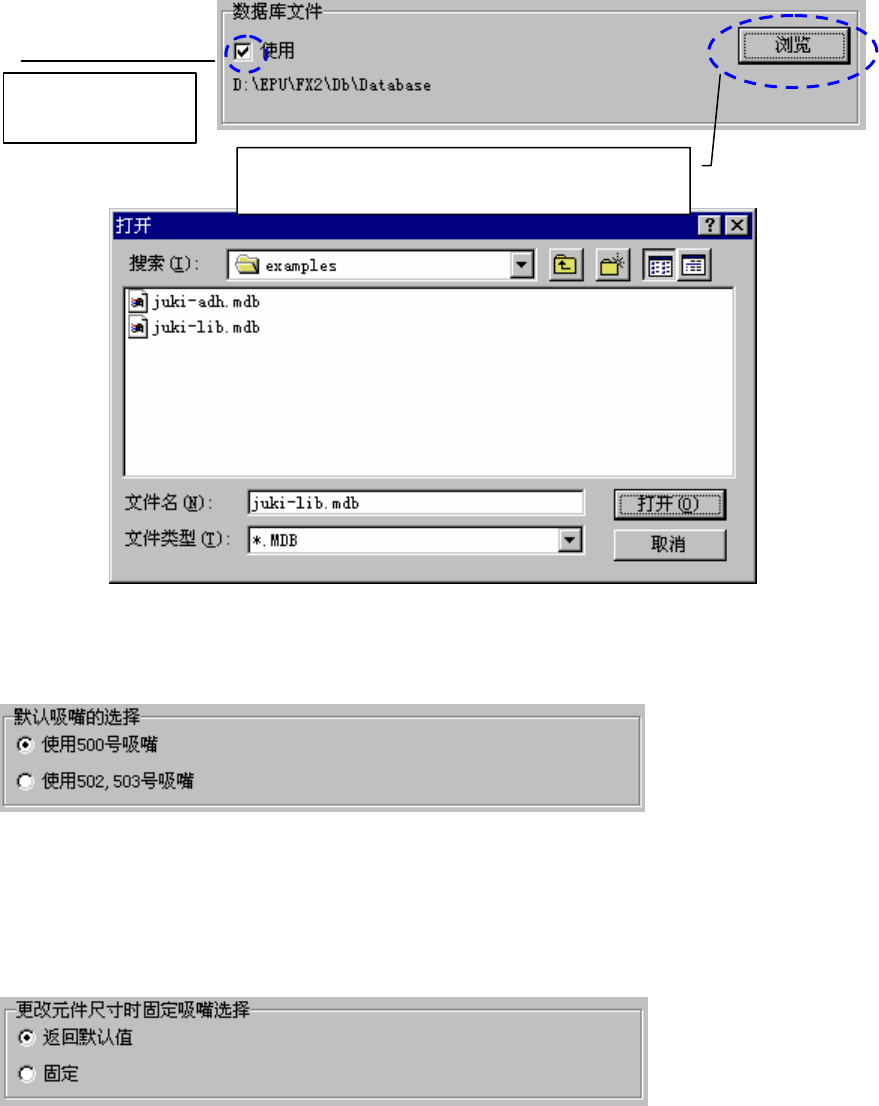

4. 数据库文件
指定是否使用数据库文件，使用时，指定数据库文件。
图 5.6-7 指定 DB 文件
5. 默认吸嘴的选择
制作元件数据时，设置使用默认吸嘴。
元件数据设为 500 号吸嘴时，可选择保持 500 号设置，或设为 502、503 号。
6. 在改变元件尺寸时，吸嘴选择为固定。
若选择“返回默认值”，则在变更元件尺寸时改变为默认的吸嘴编号。
若选择“固定”,则即使改变元件尺寸，也无法改变现在所选择的吸嘴编号。
在选中框指定是否
使用数据库文件
按下［浏览］键后，出现[打开] 对话框，可以指
定数据库文件。
