第 5 章 编辑程 序 5-18 ⑧ 电路间距 多电路非矩阵板不显示。 ⑨ BOC 标记位置 NO.1～BOC 标记位置 NO.3 ⑩ 坏板标记位置 基板构成与多电路矩阵板相同。 ⑪ 基板高度 ⑫ 基板厚度 ⑬ 背面高度 ⑭ 基板 Y 方向推进量 基板构成与单板基板相同。
第 5 章 编辑程序
5-17
5.2.2.3 多电路非矩阵板
基板构成为多电路非矩阵板时，选择尺寸设置后，显示如下画面。

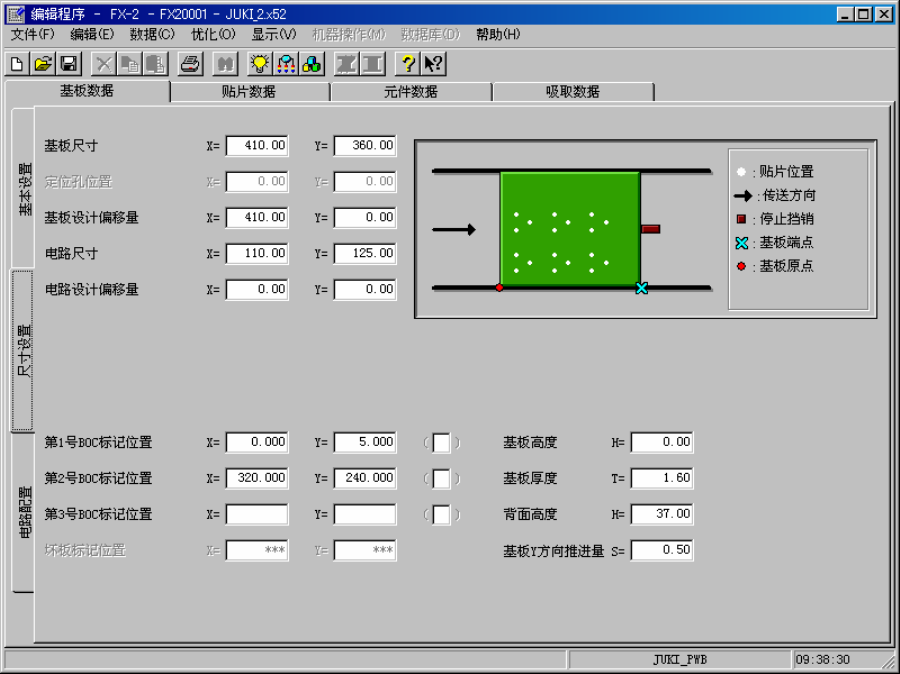

图 5.2-4 基板数据 尺寸设置画面（多电路非矩阵板）
①基板尺寸
②定位孔位置
③基板设计偏移量
基板构成与单板基板相同。
④电路尺寸
⑤电路设计偏移量
基板构成与多电路矩阵板相同。
⑥首电路位置
⑦电路数目
第 5 章 编辑程序
5-18
⑧电路间距
多电路非矩阵板不显示。
⑨BOC 标记位置 NO.1～BOC 标记位置 NO.3
⑩坏板标记位置
基板构成与多电路矩阵板相同。
⑪基板高度
⑫基板厚度
⑬背面高度
⑭基板 Y 方向推进量
基板构成与单板基板相同。
第 5 章 编辑程序
5-19
5.2.3 电路配置
选择电路配置标签后，显示如下画面。
画面中至少需要输入一项电路配置坐标。
不设置时，数据处于未完成状态。

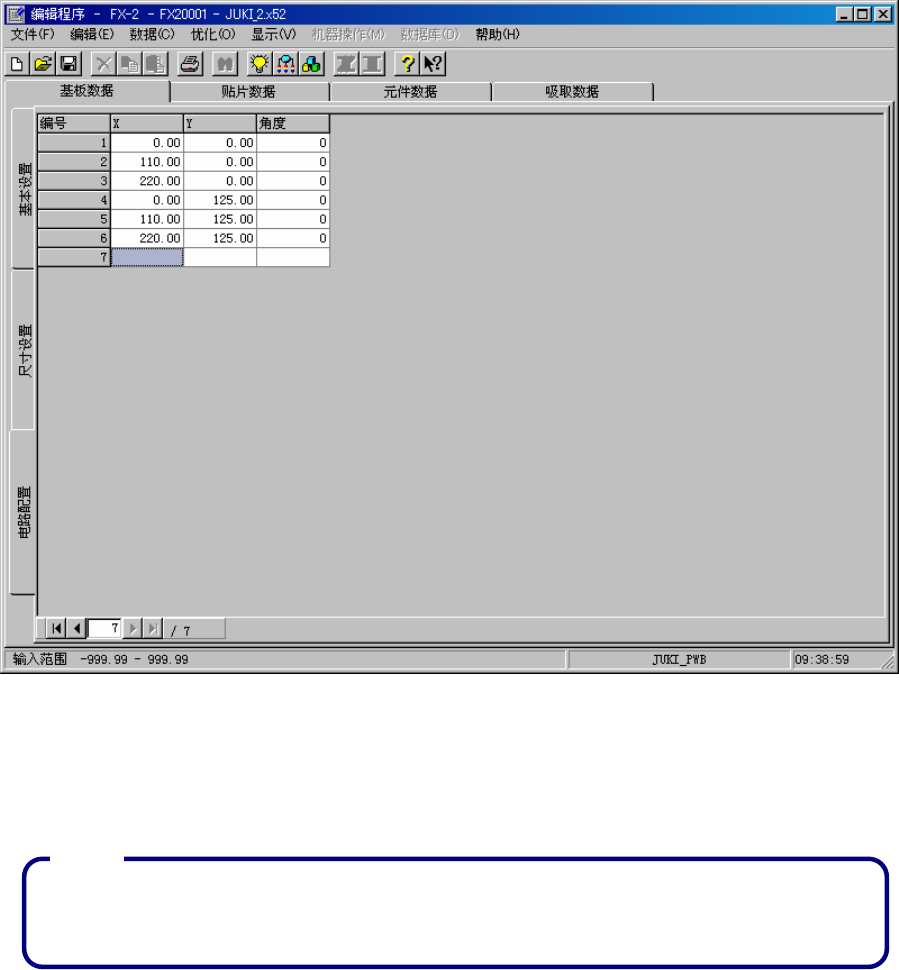

图 5.2-5 基板数据 电路配置画面
输入电路基准位置的坐标、角度。
在电路配置画面输入数据途中切换到其他画面时，所输入的记录编辑内容将全部消失。
注意
