第 6 章 编辑辅助功能
6-29
(3) 删除供料器
需要删除供料器时，先选择要删除的供料器，使之反白显示，再按下［DEL］键、或用
鼠标右键单击供料器后，从弹出菜单中选择[删除]。

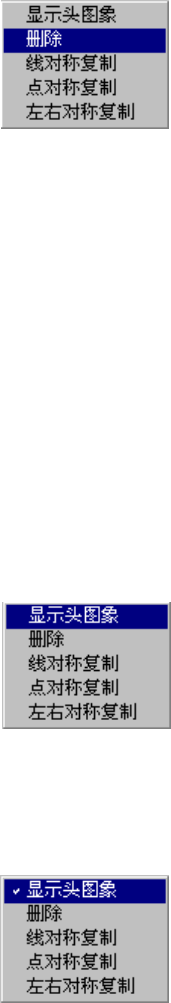

图 6.3-12 供料器分布窗口的弹出菜单
(4) 复制管状供料器
如果复制目标位置没有管状供料器，则会新分配同一种类型的管状供料器。管状供料器
的安装位置，应在离复制点位置最近、并且是可以确保安装的位置上。
可以复制同一种类型的管状供料器。
(5) 显示贴片头图像
要把供料器编排窗口的显示方式变更为[显示（贴片）头图像]时，可单击鼠标右键，弹
出下列对话框后，再选择 [显示头图像]。
图 6.3-13 选择显示贴片头图像
在[显示头图像]模式状态时，弹出菜单上的[显示头图像]项目有选中标记（勾号）。
图 6.3-14 贴片头图像模式时
第 6 章 编辑辅助功能
6-30
在贴片头图像显示模式画面上，用鼠标单击处，即可显示贴片头图像。如果把送料器对准
贴片头的间隔进行配置执行优化后，可以明显地提高同时吸取的可能性。

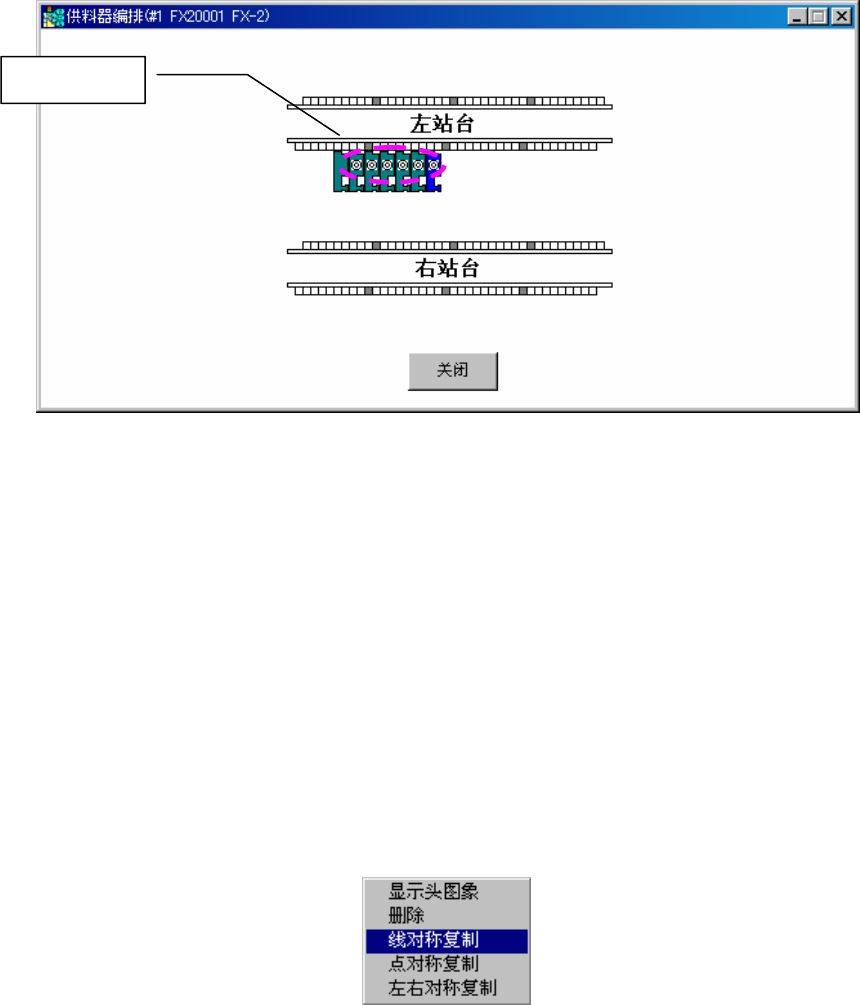

图 6.3-15 贴片头图像模式示例
要解除贴片头图像显示模式时，单击鼠标左键，或在弹出菜单中再次选择[贴片头图像]
即可。
(6) 映射复制、位置复制、站台复制
对选择的送料器进行映射复制、位置复制、站台（工位）复制。
拖拽鼠标，把所要复制的供料器框起来，在反白显示状态下，单击右键，弹出菜单后，选
择复制方式。
图 6.3-16 弹出菜单
贴片头图像
第 6 章 编辑辅助功能
6-31
表 6.3-1 送料器的各复制模式
复制模式 内容
映射复制 在前后孔号码各自相面对的位置上复制送料器。
位置复制 在对称的孔配置上复制供料器，其前后号码统一调换后可以沿用原排序。
站台（工位）复制 在保持左右孔号码间的同一距离位置上，复制送料器。

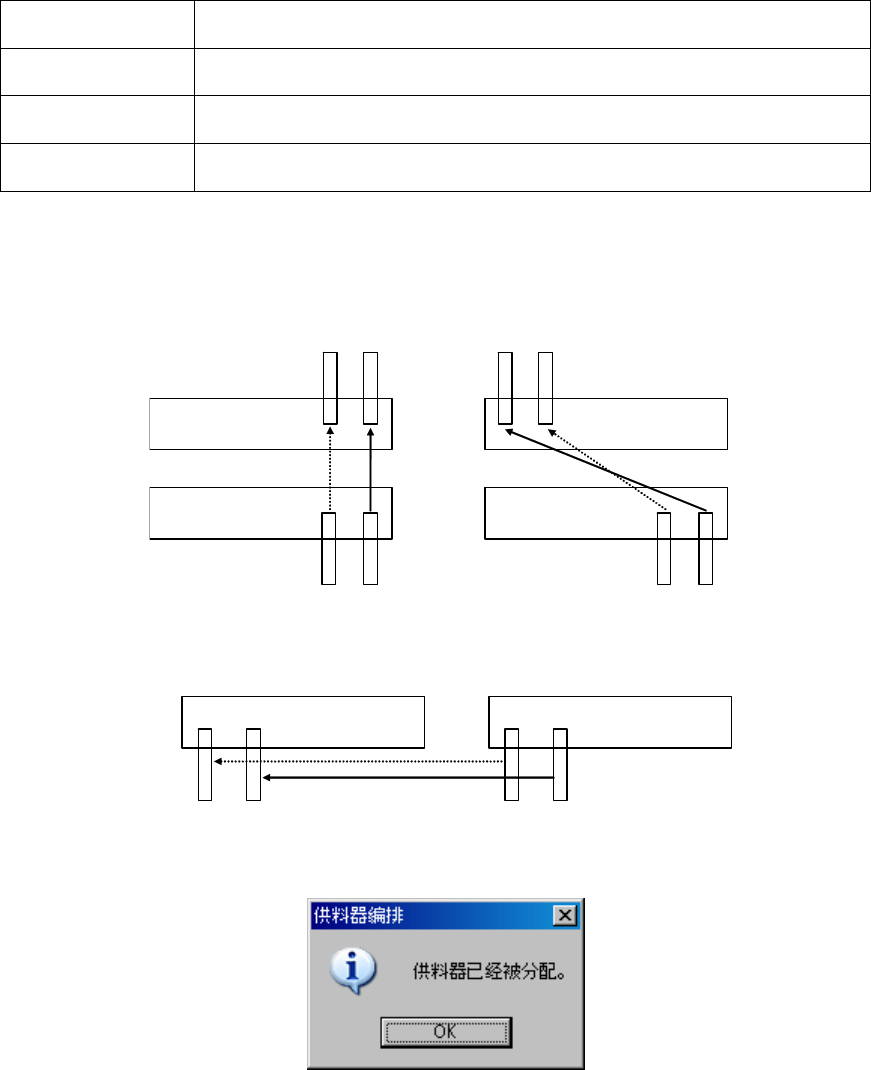

下图显示出各种复制方式的概况。
線対称でｺﾋﾟｰした場合
F-39
F-35
R-39
R-35
点対称でｺﾋﾟｰした場合
F-39
F-35
R-5
R-1
左右対称でｺﾋﾟｰした場合
F-9 F-5 F-9 F-5
在复制地点已经安排有送料器时，会显示错误提示，不能进行复制。示例如下：
图 6.3-17 送料器复制时的错误提示
6.3.2 生产相关信息
从 EPU 确认[生产管理信息]时使用。在设备主机上操作是无效的。在设备主机上，请
选择生产画面的子菜单[生产管理信息]及[设置元件数]。
映射复制式
位置复制式
站台（工位）复制式
