第 5 章 编辑程 序 5-9 5.2 基板数据 基板数据画面中有[基本设置]、[尺寸设置]、[电路配置]等标签，可根据需要单击该标 签，切换画面，进行编辑。 其中，[电路配置]标签，只能在[基板构成]设置为 [多电路非矩阵板]时选择。 5.2.1 基本设置 启动编辑程序后，或从文件菜单中选择[新建]时，程序名为“UNTITLED” 。 此时，首先显示如下基板数据的[基本设置]画面。 图 5.2-1 基板数据：基本设置画面
第 5 章 编辑程序
5-8
5.1.10 调整列表画面单元格的宽度
可以在贴片数据等列表画面中调整单元格宽度。
当光标变为十字型时，将光标移至列表最上行（题目行）区域，在单元格和单元格界线附近
移动，光标形状变化时拖拽鼠标，即可调整单元格的宽度。
但元件数据的列表画面中 [元件名]、[元件种类] 等在滚动画面时照常显示的项目，其单元
格的宽度已被固定，不能变更。
5.1.11 列表画面中的分类排序功能
当画面中的标题栏（项目行）显示
标志时，可双击该标题，以该标题作为排序的关键词，
使列表重新排序。
每双击一次，可按解除排序→升序→降序→解除排序，顺序切换排序状态。
切换排序时，
、 、 及标题状态图形会变动，排序状态也发生相应变化。
• 解除排序状态
读入文件以及执行优化后，所有画面中的排序都被解除。
送料器分布画面中的吸取数据有修改时，吸取列表画面的原分类排序状态即被解除。
• 排序时的编辑命令
在排序状态下，不能使用下列编辑命令。
[剪切]、[删除]、[插入行]、[复制并插入] 、[展开粘贴]
需要执行这些命令时，请先解除分类排序的状态
。
第 5 章 编辑程序
5-9
5.2 基板数据
基板数据画面中有[基本设置]、[尺寸设置]、[电路配置]等标签，可根据需要单击该标
签，切换画面，进行编辑。
其中，[电路配置]标签，只能在[基板构成]设置为[多电路非矩阵板]时选择。
5.2.1 基本设置
启动编辑程序后，或从文件菜单中选择[新建]时，程序名为“UNTITLED”。
此时，首先显示如下基板数据的[基本设置]画面。

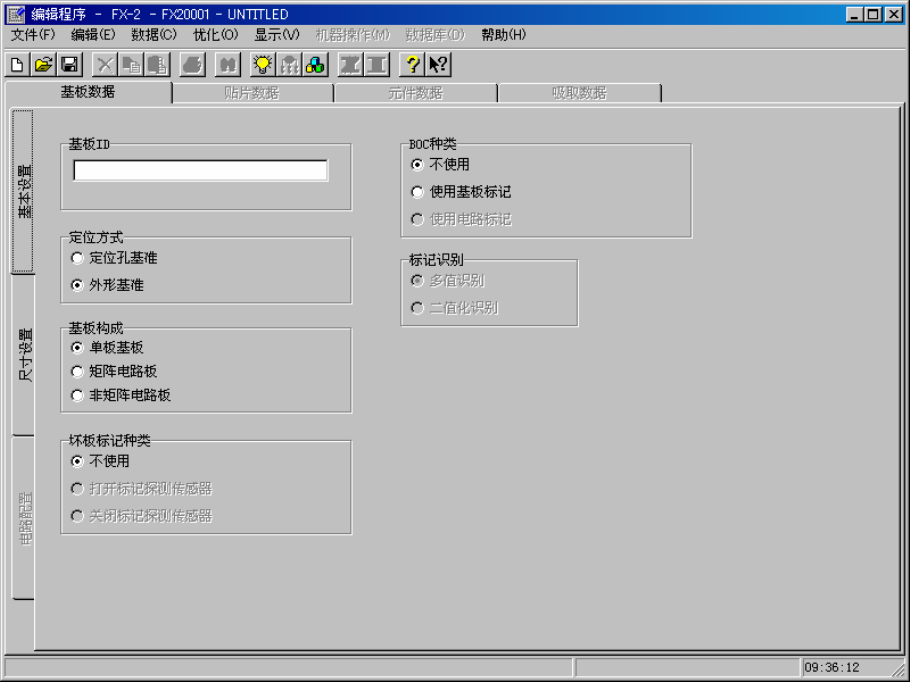

图 5.2-1 基板数据：基本设置画面
第 5 章 编辑程序
5-10
基板数据的[基本设置]画面，有下列输入项目：
表 5.2-1 基板数据：可在基本设置画面中输入的项目
项目
内容
基板 ID
可输入基板的注解内容。
定位方式 用单选按钮指定传送轨道上的基板固定方式，可选择定位
孔基准或外形基准。
如选择定位孔基准，需要先设置成可以使用定位孔基准的
状态。
基板构成 在单选框中指定是单板基板,还是多电路矩阵板、多电路
非矩阵板。
设置过多电路矩阵板的尺寸后，如要变更为多电路非矩阵
板时，可自动展开成为多电路非矩阵板配置。
从多电路矩阵板或多电路非矩阵板变更为单板基板时，电
路贴片点展开为单板基板。
此时，会显示提示，要求确认。
坏板标记种类 如不使用坏板标记，请选中[不使用]。
若要使用，请设置[打开标记探测传感器]或[关闭标记探
测传感器]。
单板基板不能选择该功能。
BOC 种类
不使用 BOC 时，请选中[不使用]。
若要使用，请设置[使用基板标记]或[使用电路标记]。
单板基板不能选择[使用电路标记]。
标记识别
需要对基板的全部标记（BOC 标记以及基准领域标记）进
行图像识别时，请选择是要多值化识别,还是二值化识别。
