第 5 章 编辑程序
5-62
表 5.4-9 包装方式标签页面 散装时
变更项目 处理
元件供应角度 设置为[其他]时，允许在编辑框内输入。
其它情况下，编辑框将浅色显示。
表 5.4-10 定心
变更项目 处理
吸嘴号 • 设置[附加信息]标签的[吸取高度补偿]的默认值。
表 5.4-11 检测
变更项目 处理
芯片站立 • 选择[执行]，允许输入[判定值]。
此时，要设置初始值。
• 选择[不执行]时，禁止输入[判定值]。
检测吸取位置偏差 • 选择[执行]，允许输入[判定值]。
此时，要设置初始值。
• 选择[不执行]时，禁止输入[判定值]。
异类元件判定 • 选择[执行]，允许输入[基准尺寸/判定级别]。
此时，要设置初始值。
• 选择[不执行]时，禁止输入[基准尺寸/判定级别]。
第 5 章 编辑程序
5-63
5.5 吸取数据
吸取数据主要是处理带状、管状、散装等包装方式供应元件的供应位置和吸取位置。对各
元件的供应设备、设置位置进行配置，进行供应位置的优化配置。
*FX-2C 可以编制出选择后侧提供元件时的生产程序，但是不能用于生产当中。
5.5.1 基本操作方法
从其它数据画面切换显示吸取数据时，先打开列表画面。
单击[表格]，或在列表画面双击后，可打开表格画面。
5.5.1.1 吸取数据 列表画面

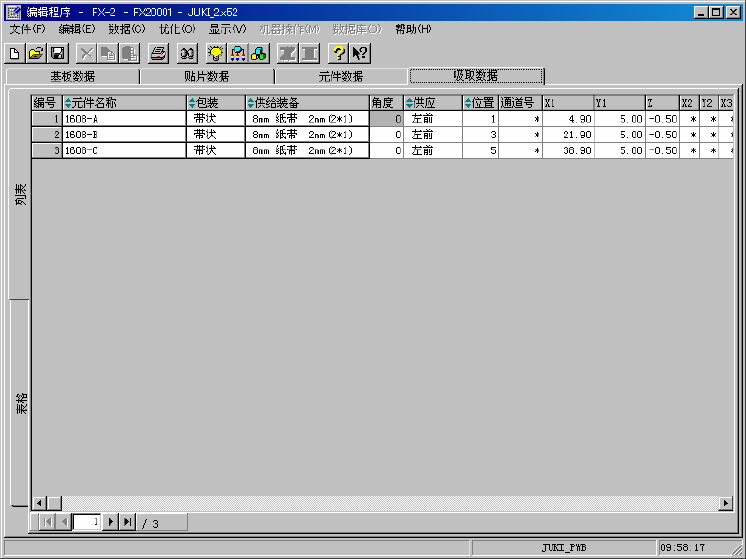

吸取数据列表画面示例如下。画面可上下、左右滚动。
图 5.5-1 吸取数据 列表画面
第 5 章 编辑程序
5-64
【左右滚动】
不管如何滚动，始终显示元件名称、包装、供应设备项目。向右滚动到最后字段时，即使
再向右滚动操作，输入光标不会移动。
要向下一行移动时，请移动到下一行字段。
【上下滚动】
输入光标在窗口内数据显示区域最上面且不在第一行时，按[↑]键可向下滚动一行。
输入光标在窗口内数据显示区域最下面且下一行的[供应]已输入时，按[↓]键可向上滚动一行。
【滚动条】
单击垂直滚动块的上(下)侧的滚动条，可显示上（下）一页的画面。 用[Page Up]([Page
Down])效果相同。
单击水平滚动块的左(右)侧的滚动条，显示左（右）一页的画面。
【滚动块】
拖动滚动块，可在窗口中显示全数据中相当于滚动块长度的部分。可以把滚动块位置视为
显示位置，进行屏幕滚动。
【行头、行尾的移动】
按[Home]键，显示左侧滚动界限画面，输入位置移动至[供应]单元格。
按[End]键，显示右侧滚动界限画面，输入位置移动至[使用]单元格。
【选择单项输入】
指定要输入的位置，单击鼠标右键，或按[F2]键。显示弹出菜单，在弹出菜单中选择目标值。
