第 6 章 编辑辅助功能
6-7
6.2 优化
(1) 概要
优化，是将编辑程序时制作的生产程序数据的送料器安装位置、吸取贴片顺序排成为
最佳状态。
优化输出，会受到下列各种因素的影响。
表 6.2-1 优化的主要因数
主要因素 具体因素
设置的设定 单元装置的使用情况
生产程序数据
使用的吸嘴
使用的送料器
能投入生产的元件卷盘数量
定心方式
(2) 优化的功能
优化，主要由下列功能构成。
表 6.2-2 优化的功能
功能 主要因素
送料器安排
对生产程序,提供供料器的最佳安装位置。
贴片顺序排列替换 对输出供料器安排,提供最佳的吸取贴片顺序。
吸嘴安排 对生产程序,提供吸嘴的 ATC 最佳安装位置。
第 6 章 编辑辅助功能
6-8
(3) 优化流程
执行优化
供料器安排
变更以下条件的同时
选择最佳速度
吸嘴安排 1.左右平衡
2.仅限前面
3.后面有效
修改贴片顺序的排列
No
最佳速度
Yes
结束优化

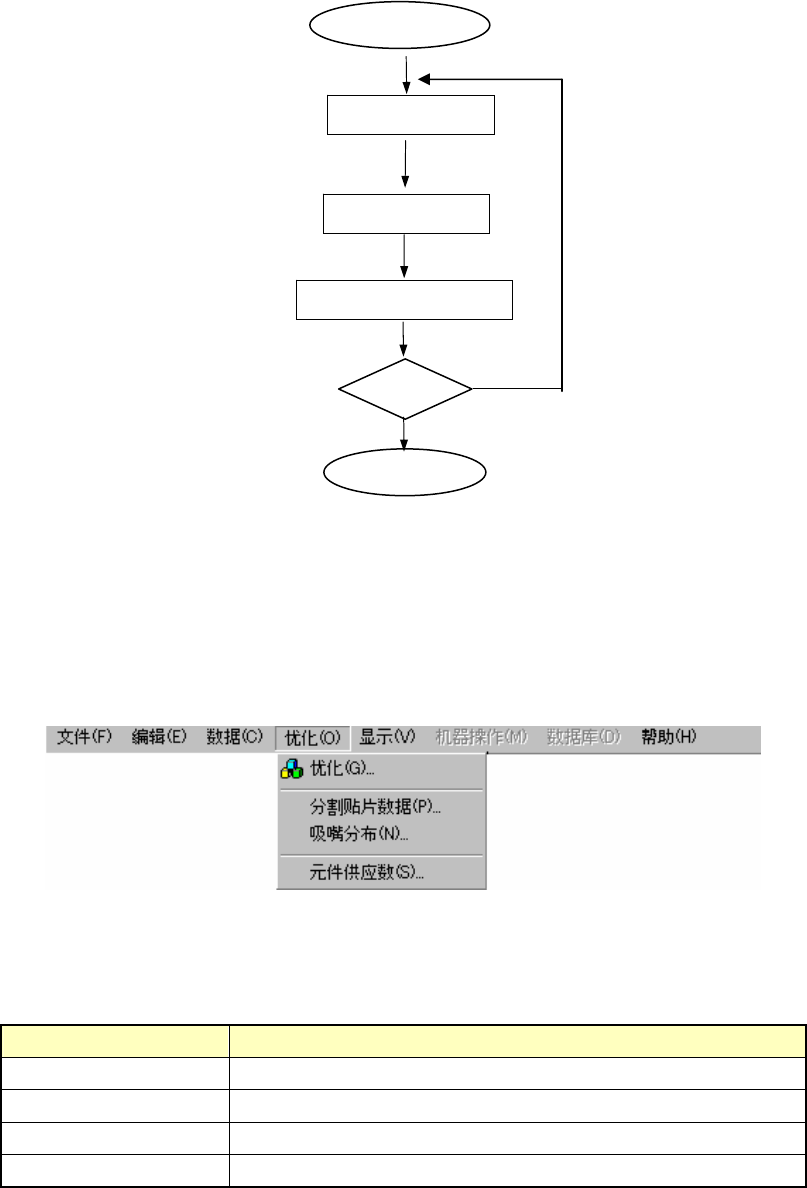

图 6.2-1 优化流程和生产程序文件
(4) [优化] 菜单的组成
[优化]菜单由下列项目组成。
图 6.2–2 [ 优化] 菜单的组成
表 6.2–3 [ 优化] 菜单的内容
项目 内容
[优化(G)] 指定优化及有关优化的选项。
[分割贴片数据(P)] 显示优化后的贴片数据。
[吸嘴分布(N)] 显示优化后的吸嘴分布。
[元件供应数(S)] 设定每种元件（卷盘数量）的供应数量。
第 6 章 编辑辅助功能
6-9
6.2.1 优化
执行优化。
图 6.2-3 [ 优化 ] 命令选择示例
优化，因对选项和元件供应数的设定不同，效果会有较大差异。充分理解选项的功能和元
件供应数，控制得当，可以输出最佳效果。

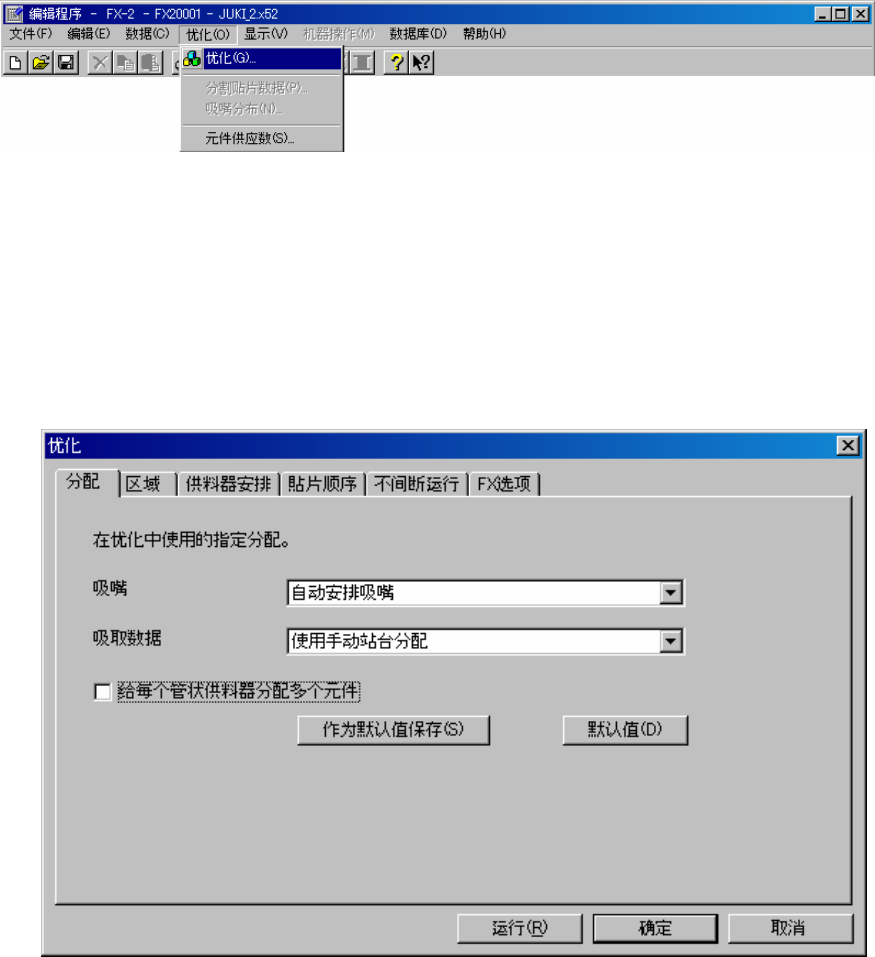

◇选择菜单的[ 优化(O)]、[优化(G)]后，显示下列[优化]对话框。
图 6.2-4 [ 优化 ] 对话框
