第 5 章 编辑程序
5-67
操作键、操作按钮
[TAB] 键
按[TAB]键，光标在表格画面上的输入项目间移动。
[PageUp]/[Page Down]
变换前一个/后一个表格画面显示的数据。
[确定]/[取消]
按[确定]按钮，确定编辑内容，结束表格画面。
按[取消]按钮，不保存在此之前编辑的内容，结束表格画面。
用按钮以外的其他方法结束表格画面时（通过菜单命令或标签的选择移至其它画面），被视为
按下了[确定]键后来处理。
第 5 章 编辑程序
5-68
5.5.2 详细操作方法
贴片数据及元件数据显示元件名称、包装方式、供应设备、角度等输入的数据。输入光标位
于最初的元件供应位置上。
• 列表画面中显示[*]的项目，没有必要输入，也不能输入。
• 表格画面中浅色显示的项目，没有必要输入，也不能输入。
• 包装方式不同，输入方法也不同。
5.5.2.1 包装方式为带状或散装时
① 元件名称
② 包装
不能输入。只能显示在元件数据画面上输入的数据。
③ 供应设备
显示元件数据中[包装方式]标签页面设置的值。
④ 角度
指定元件吸取角度。
[供应]为[自动选择]时不需要输入（在列表画面中用“*” 显示、在表格画面中用浅色显示。）
默认值为在元件数据中设置的角度。
[供应]不是[自动选择]，且[位置（号码）]中有设置值时，可以变更设置值。要变更时，把
输入光标移至[角度]框进行变更。
制作吸取数据时，元件数据的供应角度已设置有默认值。
从数据库中调出已制作的元件数据时也同样，制作吸取数据时，元件数据供应角度已设置有
默认值。
在吸取数据中输入角度后，元件数据、数据库的角度值不变更。
仅变更元件数据的供应角度时会出现提示，询问是否要修改吸取数据的角度。

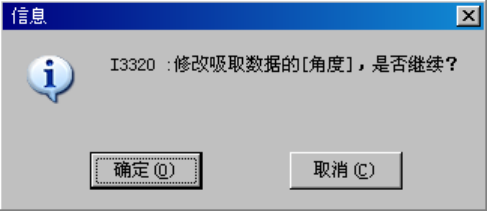

图 5.5-3 吸取角度确认提示
选择[确定]，修改吸取角度。
选择[取消]，不修改吸取数据设置的角度。
第 5 章 编辑程序
5-69
⑤ 供应
指定将送料器设置在哪个台架（左前方、左后方、右前方、右后方）。
初始状态为[自动选择]。设置为[自动选择]时，通过优化，可重新配置送料器。因此，此后
在吸取数据项目上，无需输入该项目（其它输入项目显示“*”）。
表 5.5-1 [供应] 弹出菜单的选择范围
执行送料器的优化配置。
在左前方供应元件。
在左后方供应元件。
在右前方供应元件。
在右后方供应元件。
指定供应时，需要与邻接[位置（号码）]配对。
可选择多个吸取数据记录进行统一变更。此种变更，只限于[自动选择]时。
将供应变更为非[自动选择]时，可输入④角度。（在列表画面中“*”消失，变成空白。表格画
面上由浅色恢复为正常显示，可以输入）。
⑥ 位置（号码）
输入供应设备的安装位置号码。
设置[位置（号码）]后，在画面中显示 ④角度、⑧X1、Y1、Z、⑨状态的设置值。
④ 角度是在元件数据中的设置值。
⑧ 自动算出吸取位置的设置值（设置值根据机种而异）。
⑨ [状态]的默认设置值为[使用]（列表画面）
若是表格画面，选中[使用]。
另外，输入位置（号码）后，将会检查是否与原有的带状送料器、管状送料器、散装送料器
重复，如有重复，则显示错误提示，拒绝所输入的内容。
自动选择（A）
左前 （1
）
左后 （2
）
右前 （3）
右后 （4
）
带状送料器、管状送料器、散装送料器的前端有固定销，用于插入机器一侧的
安装孔。指定这个固定侧的安装孔编号。
