第4章 EPU设置 4-18 4.8. 打印 打印站台（工位）配置数据。 从菜单中选择打印，显示如下对话框。 图 4.8-1 打印对话框 用单选按钮，选择下面的一项。 [全部配置文件] ：打印全部的站台（工位）配置文件。 [指定配置文件] ：只打印指定的站台（工位）配置文件。 选择指定配置文件的时候，请从下拉列表中选择所要打印目标的配置ID。 按下[打印]时，开始打印。 按下[取消]时，不进行打印，并关闭对话框。
第4章 EPU设置
4-17
4.7. 参考资料： 输入范围
站台（工位）配置文件画面上的输入范围和初始值汇总表。
表 4.7-1 基本设定 输入范围、初始值
数据项目 最小值
最大值
初始值
站台（工位）机型 [未设定]
固定吸嘴
传送方向 左→右
基准面 前面
基板最大尺寸X 50.00mm 999.00mm 410.00mm
基板最大尺寸Y 30.00mm 999.00mm 360.00mm
站台（工位） ID 无
表 4.7-2 标准输入范围、初始值
数据项目 最小值
最大值
初始值
左贴片头 吸嘴1
使用
左贴片头 吸嘴2
使用
左贴片头 吸嘴3
使用
左贴片头 吸嘴4
使用
左贴片头 吸嘴5
使用
左贴片头 吸嘴6
使用
右贴片头 吸嘴1
使用
右贴片头 吸嘴2
使用
右贴片头 吸嘴3
使用
右贴片头 吸嘴4
使用
右贴片头 吸嘴5
使用
右贴片头 吸嘴6
使用
元件高度
6mm
图像处理设备
JVS7
表 4.7-3 选项标签的输入范围、初始值
数据项目 最小值
最大值 初始值
坏板标记读入器 装备
未安装
坏板标记读入器
未使用
自动调整基板宽度设备 装备
未安装
自动调整基板宽度设备
未使用
不间断运行 装备
未使用
不间断运行
未安装
识别镀锡印刷补偿贴片位置的功能
未使用
表 4.7-4 固定吸嘴 输入范围、初始值
数据项目 输入范围
初始值 条件
吸嘴号 500～699
800～829
850～879
无
夹持吸嘴式 吸嘴号是800号时 吸嘴类型
标准 除此之外的情况下
第4章 EPU设置
4-18
4.8. 打印
打印站台（工位）配置数据。
从菜单中选择打印，显示如下对话框。

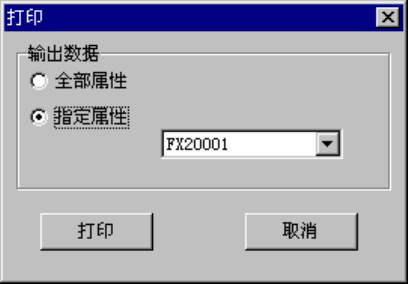

图 4.8-1 打印对话框
用单选按钮，选择下面的一项。
[全部配置文件] ：打印全部的站台（工位）配置文件。
[指定配置文件] ：只打印指定的站台（工位）配置文件。
选择指定配置文件的时候，请从下拉列表中选择所要打印目标的配置ID。
按下[打印]时，开始打印。
按下[取消]时，不进行打印，并关闭对话框。
第 5 章 编辑程序
5-1
5 编辑程序
5.1 概要
生产基板之前，必须首先制作生产程序数据。
要制作、编辑生产程序数据时，需启动[编辑程序]，输入各种数据。启动[编辑程序]后，显
示如下画面。

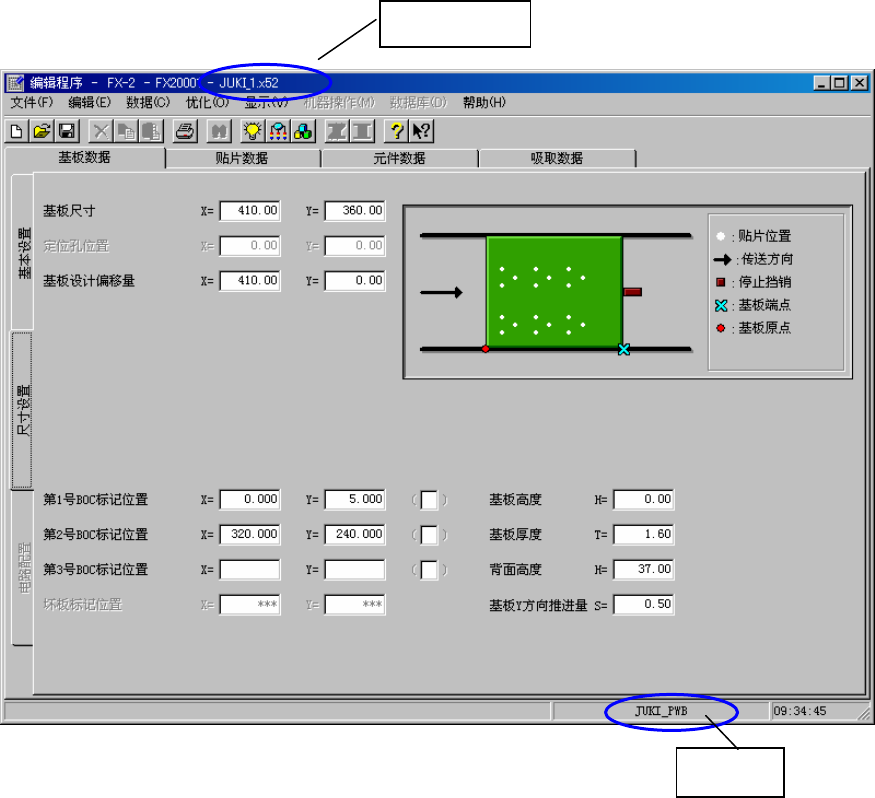

图 5.1-1 启动时的初始画面
启动[编辑程序]后，标题栏上显示读取的程序名，状态栏上显示基板 ID。新建时程序名为
UNTITLED，基板 ID 为空白。
生产程序名
基板 ID
