第 5 章 编辑程序
5-29
⑧ 试打
设置是否进行试打。
设置试打条件：在生产条件画面的试打范围里指定贴片点。只有在本项目指定为[是]的贴片数据，
才能进行试打。
默认值设置为[否]（不试打）。
需要变更时，按[F2]键，或用鼠标右键单击要输入的单元格，从弹出菜单中选择输入。
把光标放在[试打]上并选择了多行后，再从弹出菜单选择所需项目，则所选择的全部记录自动设
置为同一数值。
是 试打
否 不试打
图 5.3-5 试打 弹出菜单
⑨ 层
默认值设置为 4（第 4 层）。要变更时，按[F2]键，或用鼠标右键单击要输入的单元格，从弹出
菜单中选择。
把光标放在[层]上并选择了多行后，再从弹出菜单选择所需项目，则所选择的全部记录自动设置
为同一数值。
层1 第1层
层2 第2层
层3 第3层
层4 第4层
层5 第5层
层6 第6层
层7 第7层
图 5.3-6 层 弹出菜单
第 5 章 编辑程序
5-30
5.3.2 基准领域输入画面
在显示列表画面时按[F9]键，或在弹出菜单上选择[编辑][浏览]，或选择基准领域标签，均
可打开基准领域编辑画面。

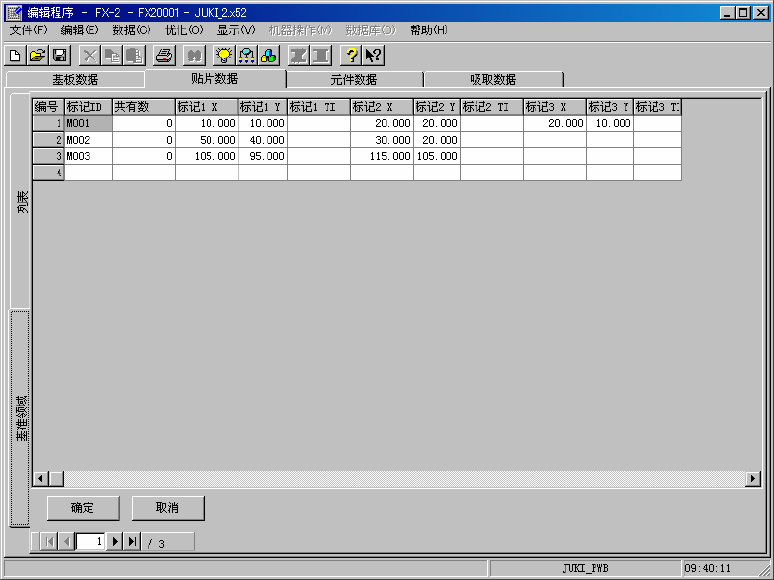

图 5.3-7 基准领域编辑画面
标记群组列表中，显示出已注册的标记群组。
从中选择需要的标记群组。
要注册新标记时，将光标移动到未输入的行，输入标记的 X 坐标、Y 坐标后，通过示教标记或
拷贝图像来取得标记数据。
画面的初始显示
当贴片列表画面中的[标记]设置为[否]时，打开基准领域画面后，标记群组列表的光标位于
最上行第一个单元格。
贴片列表画面中的[标记]已显示标记 ID 时，打开基准领域画面后，标记群组列表的光标位
于已设置标记 ID 的第一个单元格。
第 5 章 编辑程序
5-31
表 5.3-1 打开基准领域画面的方法
动作 画面显示模式
选择标记弹出菜单上的 [编辑]时 编辑、选择模式
选择标记弹出菜单上的 [浏览]时 选择模式
单击基准领域标签时 编辑模式
按 F9 键时 编辑模式
双击有标记的单元格时 选择模式
表 5.3-2 基准领域画面的显示模式
画面显示模式 处理内容
选择模式
注册贴片数据使用的标记数据
在列表上光标选择时，显示全行状态。
[确认]按钮浅色显示。
编辑模式
可输入标记坐标，注册图像数据。
[选择]按钮浅色显示。
编辑、选择模式 可同时进行选择和编辑。
5.3.2.1 基准领域画面的输入项目
基准领域编辑画面，有下列输入项目。
在[浏览]画面上不能进行各项目的编辑工作。（打开[浏览]时，显示全行选择模式。）
① 标记 ID
输入标记 ID，最多可输入 8 个半角字符。
省略时，为自动配置标记 ID。
②共有数
打开基准领域画面时，显示参考标记群组的贴片数据的点数。但不能编辑。
③标记 1（2、3）X
输入标记的 X 坐标，可通过 HOD 示教获得坐标值。
④标记 1（2、3）Y
输入标记的 Y 坐标，可通过 HOD 示教获得坐标值。
⑤标记 1（2、3）TI
显示标记的图像数据获得状况。光标在该栏时，可进行示教或图像拷贝。
