2-25
2
3.4 컨베이어의 셋업을 실행한다
생산기판을 변경함에 따라 , 그 기판에 맞춰서 컨베이어 유니트를 조정하거나 , 사용피더의 준비를 해야합니
다 . 여기에서는 컨베이어 유니트의 셋업전환에 대해 설명합니다 .
n
요점
듀얼 레인에서 양측 레인을 사용해서 생산을 실행할 경우는 , 레인 전환버튼으로 조작할 레인을 전환시켜서 조정과 확인을 해
주십시오 .
기판고정 방법
기판고정방법은일반적으로「외형기준」으로합니다 .기판의틀을들어올려기판플랩에끼워서고정합니다 .
기판의틀이외는푸쉬업핀을사용해서기판을지탱합니다 .
기판고정 방법
레인 전환버튼
기판고정 방법의 확인
기판고정 이미지
듀얼 레인의 예
28218-L4 -10
c
주의
생산할기판에슬릿등이있는경우에는 ,컨베이어의각기판센서로기판을검출할수없을가능성이있습니다 .
2-26
2
3.4.1 작업의 흐름
「셋업작업의 흐름」에 따라서 실행해 주십시오 .
컨베이어폭을 조정한다
기판을 세팅한다
[컨베이어 폭] ON
[실장위치 이동] ON
듀얼 스테이지
싱글 레인
듀얼 레인
푸쉬업 핀을 배치한다
[푸쉬업] ON
[푸쉬업] OFF
기판고정 상태를 확인하다
기판을 꺼낸다
비상정지 상태로 한다
비상정지 상태로 한다
비상정지를 해제한다
셋업위치로 이동한다
셋업작업의 흐름
컨베이어
27203-L4 -10
1
컨베이어폭을 조정합니다 .
셋업할기판데이터가선택된것을확인하고 ,[ 장치 ]-「컨베이어」탭에서[ 컨베이어폭 ] 버튼을눌러
주십시오 .대화창이표시되면 ,변경후의컨베이어폭을확인하고[OK]버튼을눌러주십시오 .
2
컨베이어를 셋업위치로 이동합니다 .( 듀얼 스테이지로 사용할 경우 )
[ 실장위치이동 ] 버튼을눌러서컨베이어를셋업위치로이동시켜주십시오 .스테이지 2 의컨베이어가
뒤쪽으로이동합니다 .
e
3
장비를 비상정지 상태로 하고 커버를 오픈합니다 .
4
기판을 컨베이어에 세팅합니다 .
2-27
2
5
푸쉬업 플레이트 상에 , 푸쉬업 핀을 세팅합니다 .
푸쉬업핀은자석에의해푸쉬업플레이트상에고정됩니다 .기판의형태와사이즈에따라서 ,기판의선
단을포함한기판전체가균일하게지탱되도록핀을배치하여주십시오 .
c
주의
푸쉬업핀은 ,푸쉬업플레이트가상승했을때에컨베이어레일및다른부품과간섭하지않는위치에세팅하여주십시오 .또 ,자
석밑면부터핀샤프트의끝단까지의높이는 ,76mm 로세팅되어있으므로변경하지마십시오 .

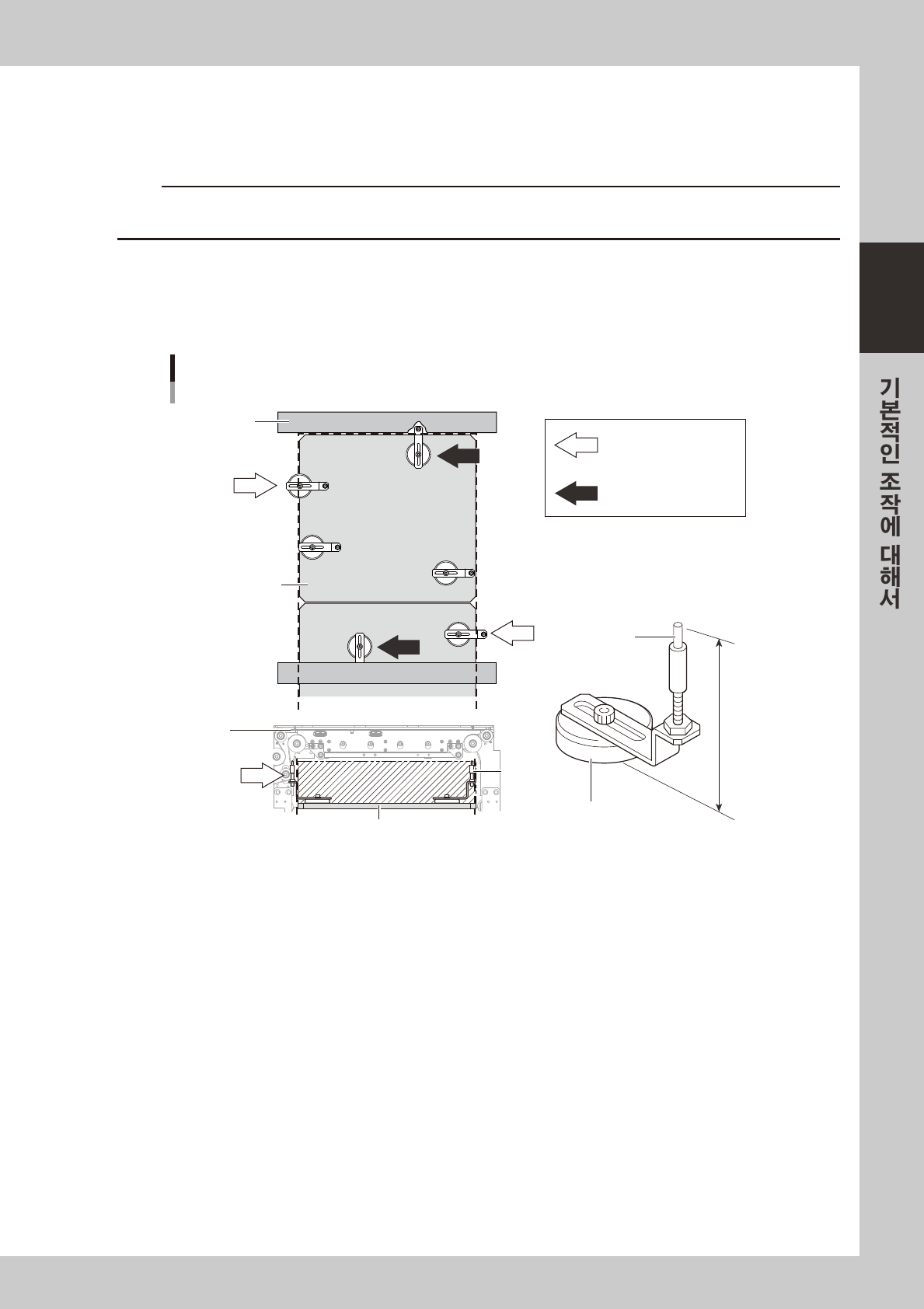

■ 듀얼 스테이지에 푸쉬업 핀을 배치할 경우의 주의점
듀얼스테이지 ( 각스테이지에1 장의기판 ) 에서푸쉬업핀을배치할경우는 ,스테이지 2 의푸쉬업핀배치에는특히주
의가필요합니다 .
아래그림을참조해서푸쉬업핀을푸쉬업플레이트로부터벗어나지않도록배치해주십시오 .
OK
OK
OK
NG
NG
NG
NG
NG
NG
NG
NG
76mm
서포트 핀
푸쉬업 핀
높이와 배치(스테이지2)
자석 스탠드
컨베이어
프레임
컨베이어
프레임
푸쉬업 플레이트
컨베이어 프레임 밑에
들어가 있다
푸쉬업 플레이트
(좌우 점선영역)에서
벗어났다
푸쉬업 핀
푸쉬업 플레이트
27204-L4-00
