3-10 3 1 .2.2 운 전의 시작 이 기 능이 유 효 로 되어 있 을 때 에 운전 을 시 작 하면 , 에러 메시 지 가 한 번 표시 됩니 다 . 메시지 를 클리어 하 고 , 문 제가 없 으 면 운전 을 재실 행 해 주 십 시오 . 블록스킵 확인 메시지 28 30 9-L4-00
3-9
3

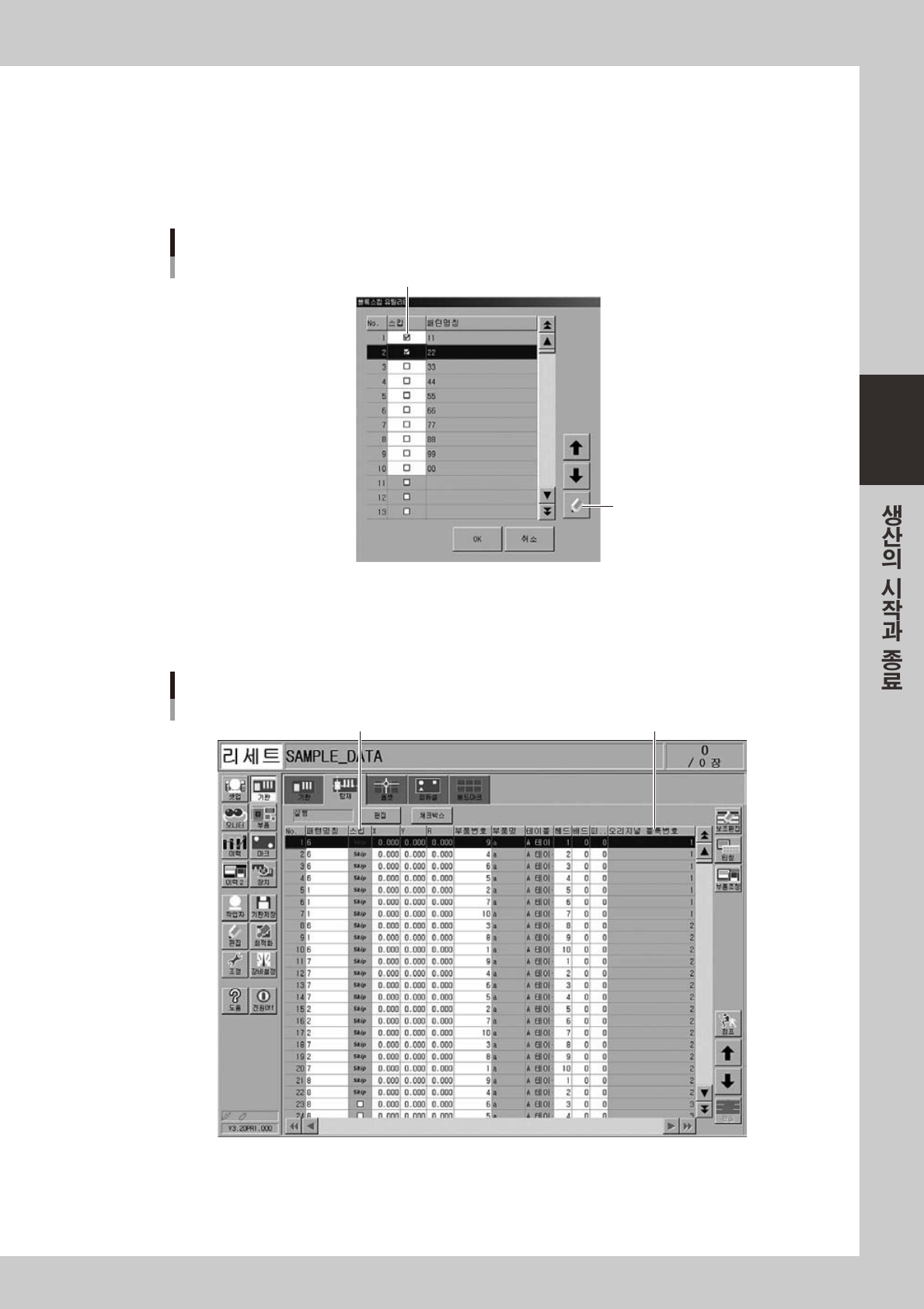

1.2.1 블록의 선택
스킵할 블록의 체크박스에 체크합니다 . ( 체크박스를 직접 클릭하거나 , 블록을 선택한 후 , [ 체크 ] 버튼을
눌러 주십시오 .)
선택이 종료되면 [OK] 버튼을 눌러서 설정을 완료합니다 . 이 때 ,「셋업」화면의 [ 블록스킵 ] 버튼이 ON 으
로 됩니다 .
[체크]버튼
스킵할 블록의 선택
스킵할 블록에 체크한다
28307-L4-00
스킵 설정되어 있는 블록 데이터는 ,「기판」화면의 탑재 파라미터에서 확인할 수 있습니다 .
대상 행은「Skip」이라고 표시되고 , 이 화면에서의 편집은 할 수 없습니다 . 스킵할 데이터가 어느 블록에
소속하는지를 확인하려면 , 오리지널 블록번호를 참조해 주십시오 .
이 데이터가 소속하는 블록번호
블록의 확인
「Skip」이라고 표시된다
28308-L4-00
3-10
3

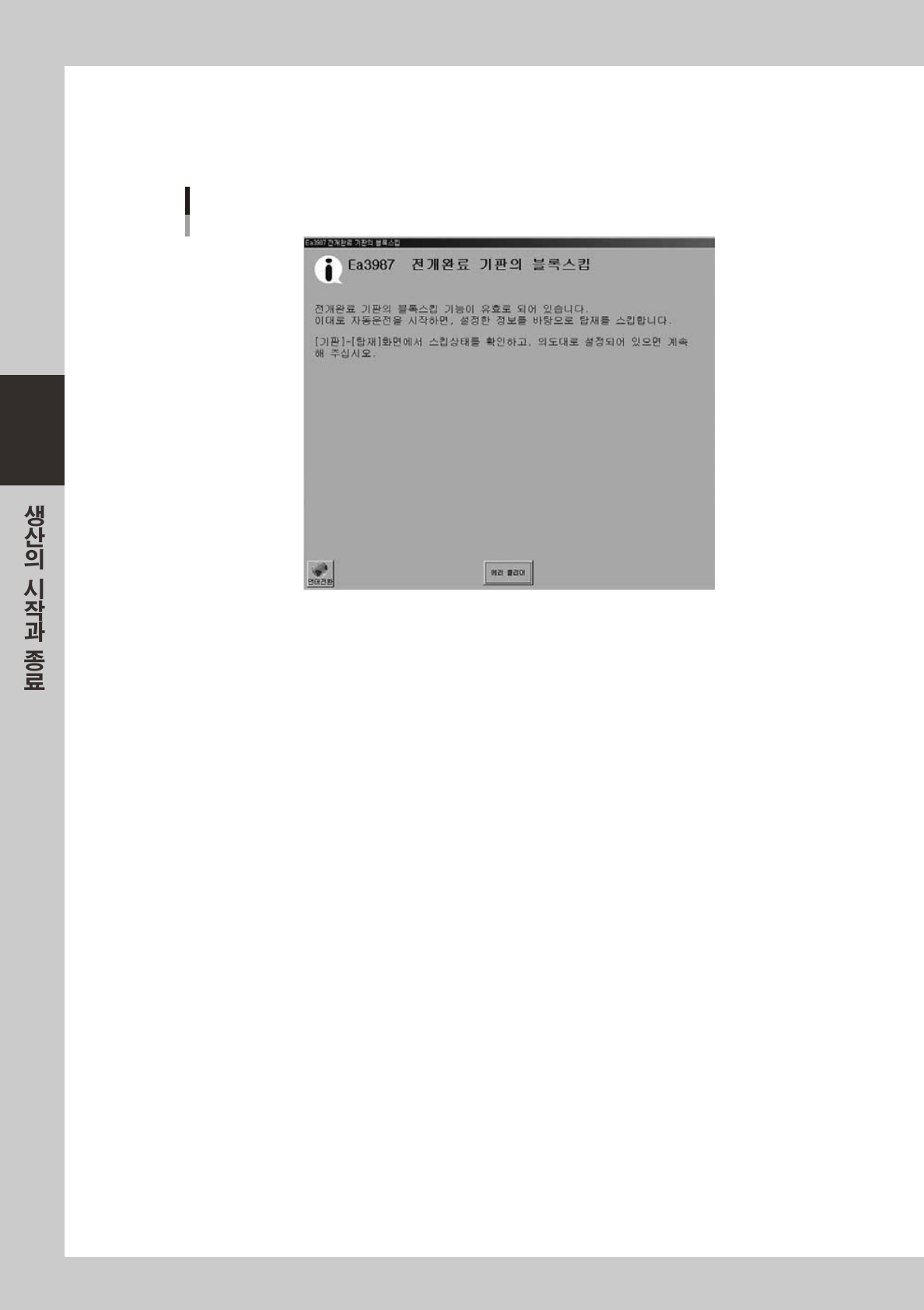

1.2.2 운전의 시작
이 기능이 유효로 되어 있을 때에 운전을 시작하면 , 에러 메시지가 한 번 표시됩니다 .
메시지를 클리어하고 , 문제가 없으면 운전을 재실행 해 주십시오 .
블록스킵 확인 메시지
28309-L4-00
3-11
3
2. 생산을 종료하고 전원을 OFF 한다
기판의생산을종료하는방법에대하여설명합니다 .
1
운전을 중지합니다 .
운전을중지하는방법에는다음의4 가지가있습니다 .
e
1. Emergencystop 버튼
비상시에사용합니다 .평상시는사용하지말아주십시오 .
2.「STOP」버튼 ( 오퍼레이션패널 )
비상정지버튼과같이무조건운전이중단되지만 ,「START」버튼을누르면운전이재개됩니다 .
3. [ 실장후정지 ] 버튼 ( 조작화면 )
현재의기판실장이완료되면 ,장비가정지합니다 .
4. [ 반송후정지 ] 버튼 ( 조작화면 )
현재컨베이어내에있는기판을생산하고종료시키고싶은경우에사용합니다 .
컨베이어내에있는기판은모두실장 ,반출되고상류측장비에서기판이들어오지않습니다 .
c
주의
자동운전중에 ,비상정지시이외에는비상정지버튼을누르지마십시오 .
2
운전을 리세트합니다 .
오퍼레이션패널의「RESET」버튼을누르면 ,기판생산준비상태로돌아갑니다 .
3

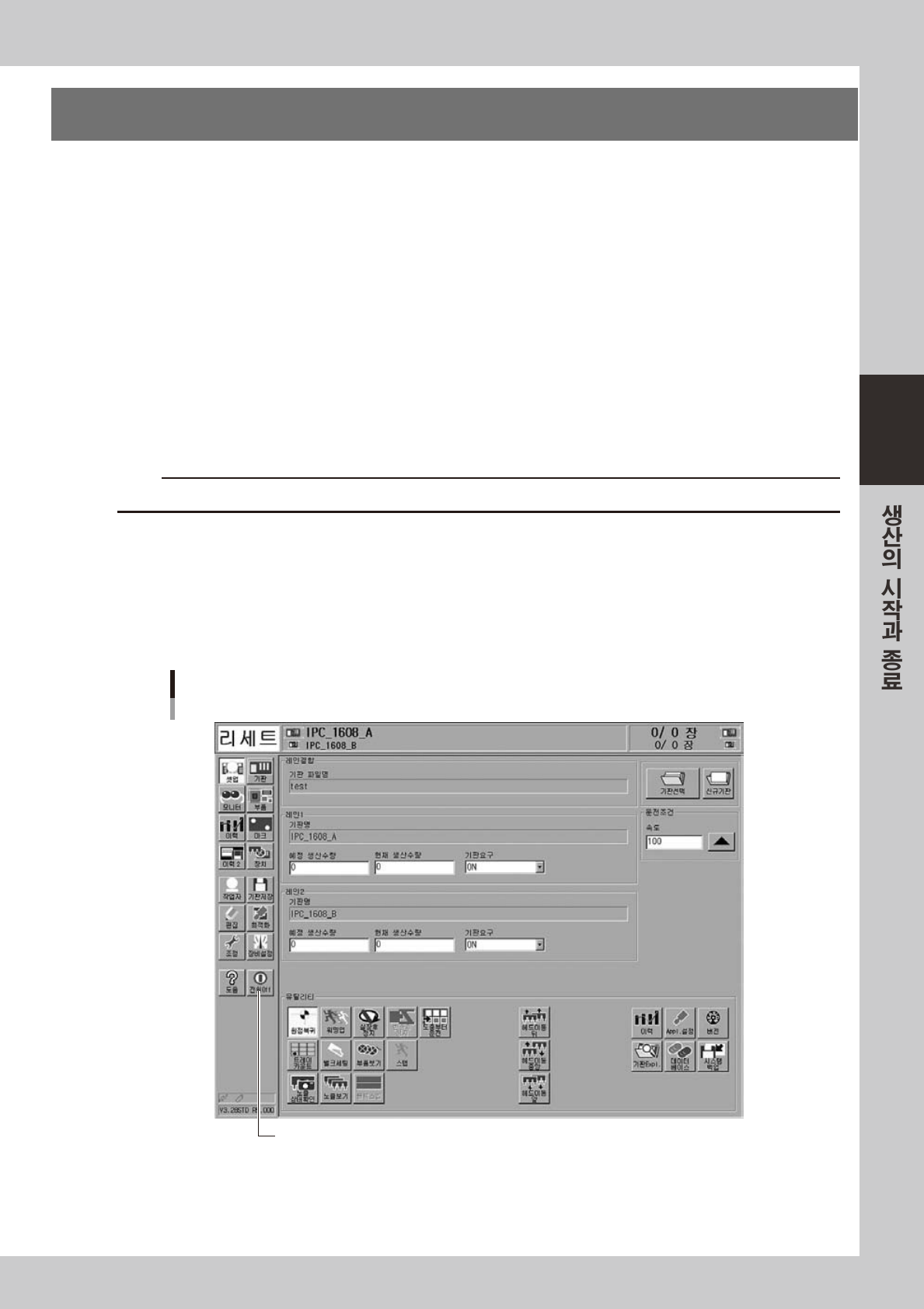

[ 전원 off] 버튼을 누릅니다 .
좌측의버튼에리어에서[ 전원Off] 버튼을눌러주십시오 .
[전원Off] 버튼
[전원Off] 버튼
2 8310-L 4-10
