2-42
2
4.2.2 실장기에의 설치
와이드 멀티 스틱피더를 실장기에 장착하는 순서를 설명합니다 .
e
1
비상정지 버튼을 누릅니다 .
실장기의비상정지버튼을눌러서 ,동작을정지시켜주십시오 .
c
주의
실장기를정지시키지않고 ,부품공급장치를장착하면 ,기계에말려들어갈위험이있습니다 .
2
피더 뱅크상의 이물질 등을 제거합니다 .
부품이나이물질등이끼이면 ,피더가기울어져서안정된흡착을할수없습니다 .
3

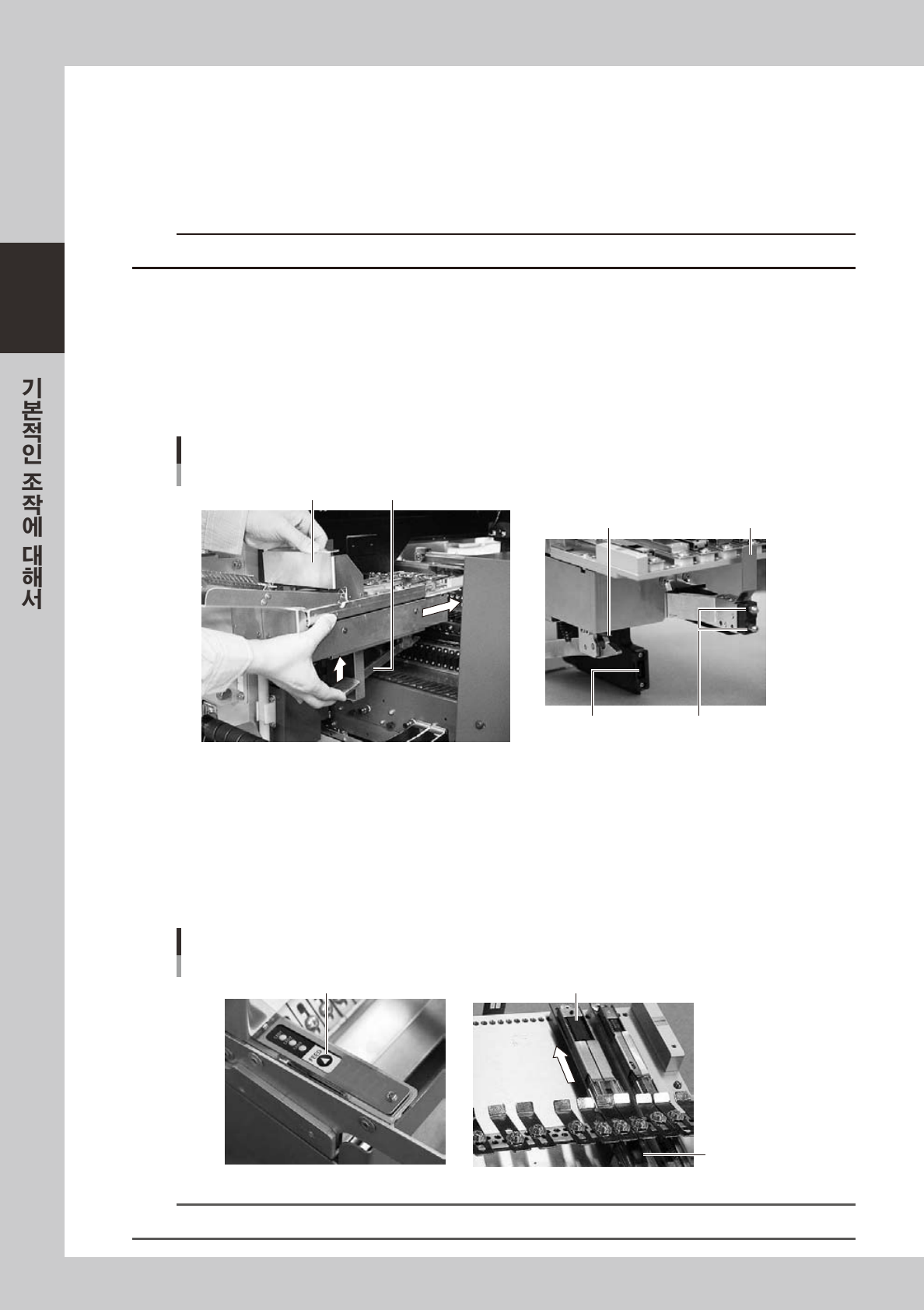

피더를 장착합니다 .
클램프레버를들어올리고 ,타겟마크를피더의장착위치에맞춰서슬라이드시키면서로케이트핀구멍
에끼워주십시오 .
본체 장착
클램프 레버
전원・신호용 커넥터
로케이트 핀
테일 핀
타겟 마크
핸들부
27224-L4-00
4
장착상태를 확인합니다 .
클램프레버에서손을떼고 ,피더본체를전후로움직여서고정상태를확인해주십시오 .
5
부품을 세팅합니다 .
선두부품이흡착위치까지닿도록[FEED] 버튼을눌러주십시오 .1 회누르면피더가2 초간진동해서
부품을보냅니다 .
동작확인과 부품세팅
선두부품
스틱
[FEED]버튼
27225-L4-00
참고
와이드 멀티 스틱피더의 상세한 설명은 SS 피더의 사용자 메뉴얼을 참조해 주십시오 .
2-43
2
4.3 트레이체인저 (sATSII)
■ 팔레트와 매거진의 취급에 관한 주의점
•
팔레트및매거진은 ,먼지나기름등이없는깨끗한환경에서보관하여주십시오 .
•
팔레트나매거진을떨어뜨리거나 ,심한충격이나힘을주지않도록주의하여주십시오 .떨어뜨려서변형된경우에는사
용하지말아주십시오 .
•
팔레트나매거진의엣지에다치지않게주의하여주십시오 .
•
매거진을들어옮길때에는 ,매거진윗면의좌우핸들을양손으로잡아서기울지않게해주십시오 .
•
매거진은 ,팔레트빠짐방지샤프트를사진 A 처럼상하로꽂아둔상태에서들어옮겨주십시오 .수납한팔레트가매거
진으로부터빠져서떨어질염려가있습니다 .
•
매거진을sATSII 의매거진Rack 안에세팅할때에는팔레트빠짐방지샤프트를위로당겨서 ,반드시사진 B 처럼해
둡니다 .그리고 ,윗면의좌우핸들도반드시접습니다 .

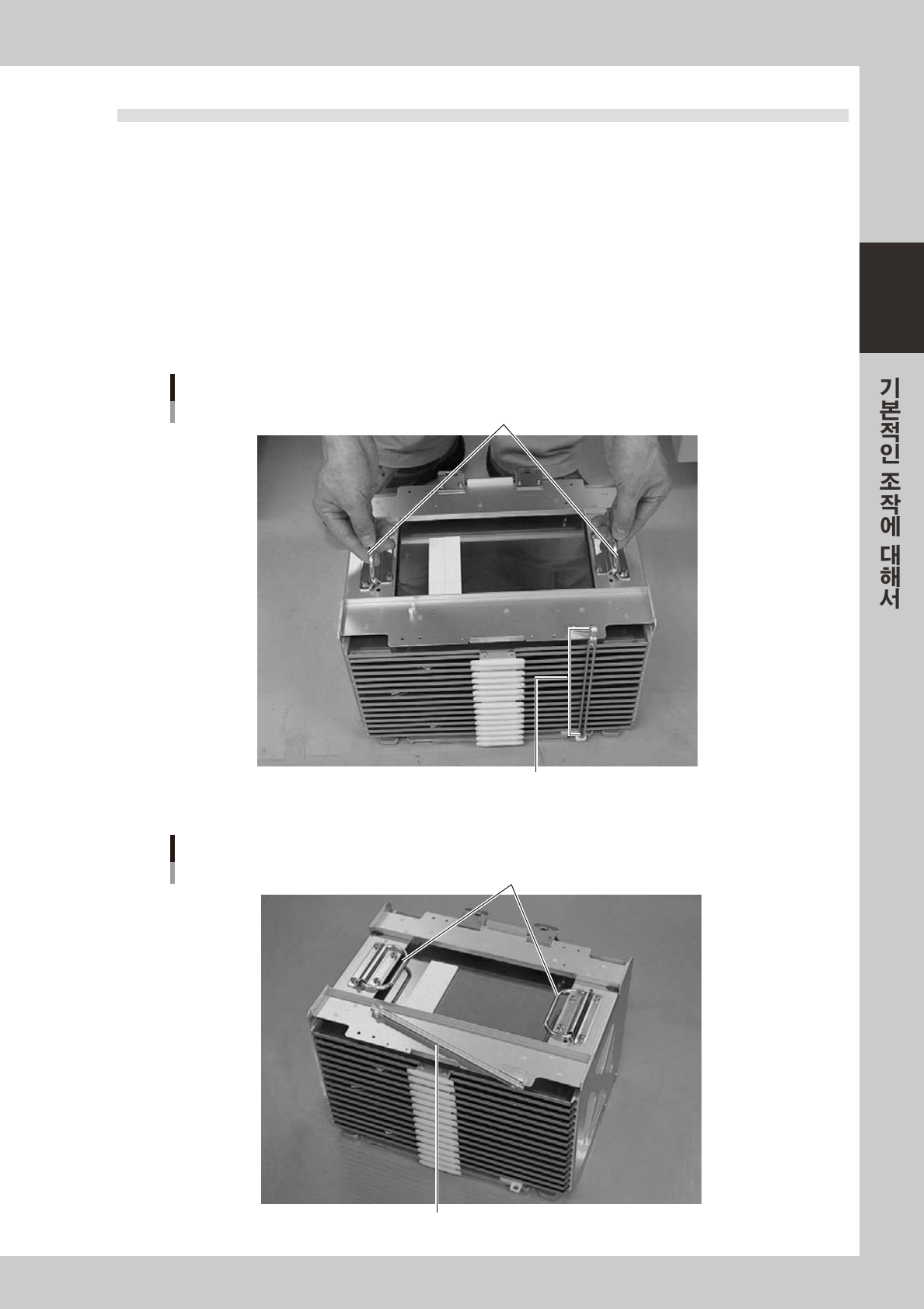

사진A:매거진을 옮길때
핸들
팔레트 빠짐 방지 샤프트를 상하로 꽂아둔다
27226-L4-00
사진B:매거진을 Rack에 세팅할때
핸들을 접는다
팔레트 빠짐 방지 샤프트를 빼서 상면에 올려둔다
27227-L 4- 0 0
2-44
2
4.3.1 부품트레이를 팔레트에 세팅한다
1 장의 팔레트에는 여러장의 부품트레이를 세팅할 수 있습니다 . 세팅방법은 다음과 같습니다 .
1
부품트레이 고정용 자석을 떼어냅니다 .
2
팔레트에 부품트레이를 세팅합니다 .
부품트레이의모서리를팔레트위치기준 ( 팔레트원점 ) 에맞춰서세팅합니다 .트레이를세팅하면 ,자
석으로트레이를고정시킵니다 .
부품트레이의 고정
1장의 경우
여러장의 경우
고정용 좌석
고정용 좌석
트레이
트레이 피치Y
팔레트 위치기준
(팔레트 원점)
트레이 피치X
2722 8 -L 4- 00
3
부품트레이의 고정상태를 확인합니다 .
트레이부분을움직여서 ,자석으로단단히고정되어있는지확인하여주십시오 .
