9. 그 밖의 옵션
9.1 코플러내리티 체커
QFP•SOP 리드 또는 BGA 범프의 리니어리티와 코플러내리티를 고속 측정해서 양부 판정을 합니다 .
기능에는 하기의 2 가지가 있습니다 .
•
코플러내리티 체크
리드부품및볼부품의단자최하면의균일성을검사합니다 .
•
부품인식면 높이체크
리드부품이뒤집혀서탑재되는것을방지합니다 .

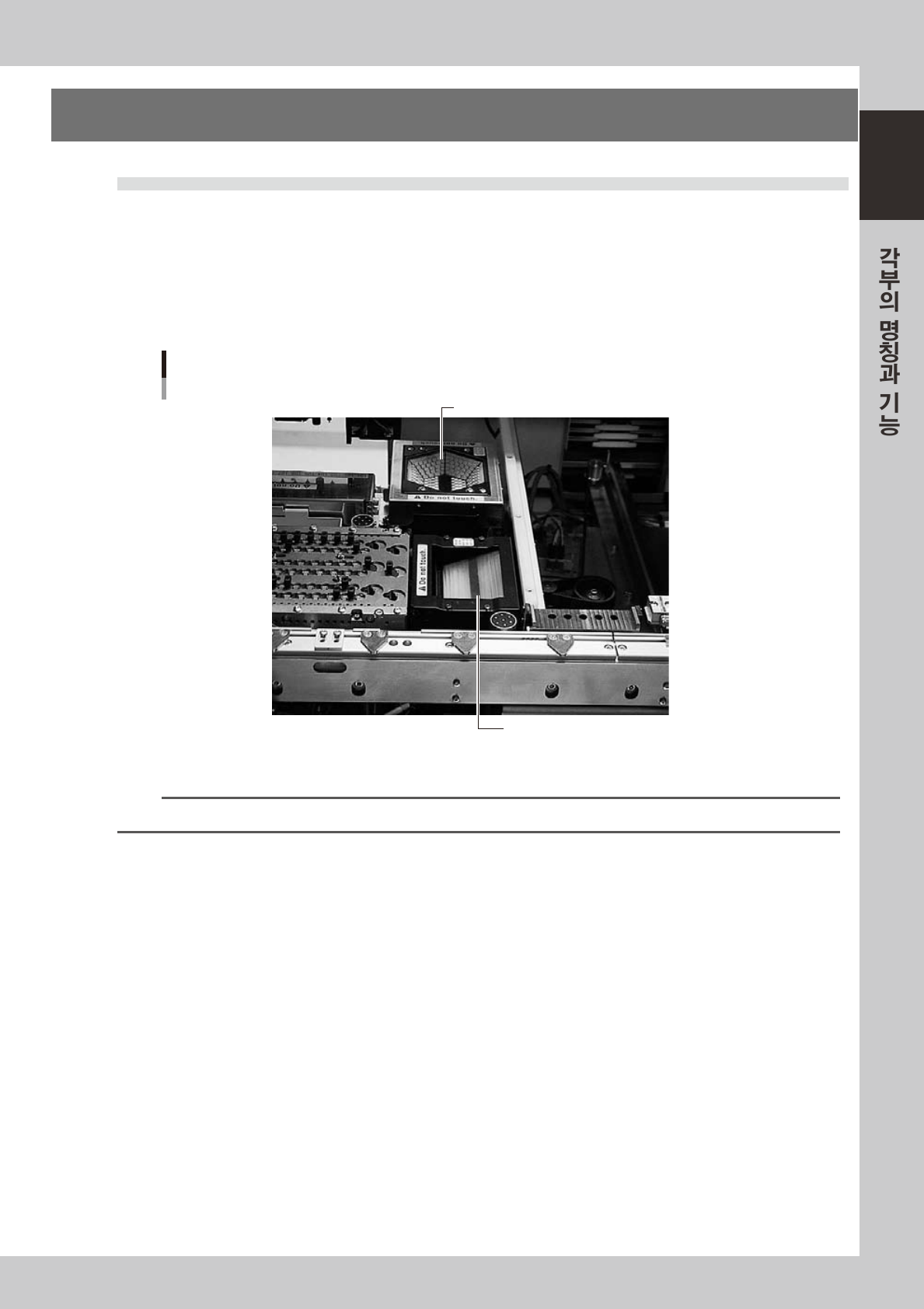

코플러내리티 체커
멀티 카메라(표준)
코플러내리티 체커
27 121- L 4- 0 0
n
요점
코플러내리티 체커의 사용방법에 대해서는 YS 시리즈의 프로그래밍 메뉴얼을 참조하여 주십시오 .
1-34
1
9.2 QFP 덤프 스테이션
FP 덤프 스테이션 ( 이후 덤프 스테이션이라고 부름 ) 은 , 인식 카메라로 검출된 불량부품을 데미지를 주지
않으면서 , 놓아두는 장치를 말합니다 . 폐기처분된 부품은 벨트로 반송되어 , 메모리에 따른 카운트 또는
Overflow 센서가 부품을 감지해서 꽉 차면 , 다음 폐기 동작을 하기전에 에러 메세지 ( 부품 FULL) 를 표
시합니다 .

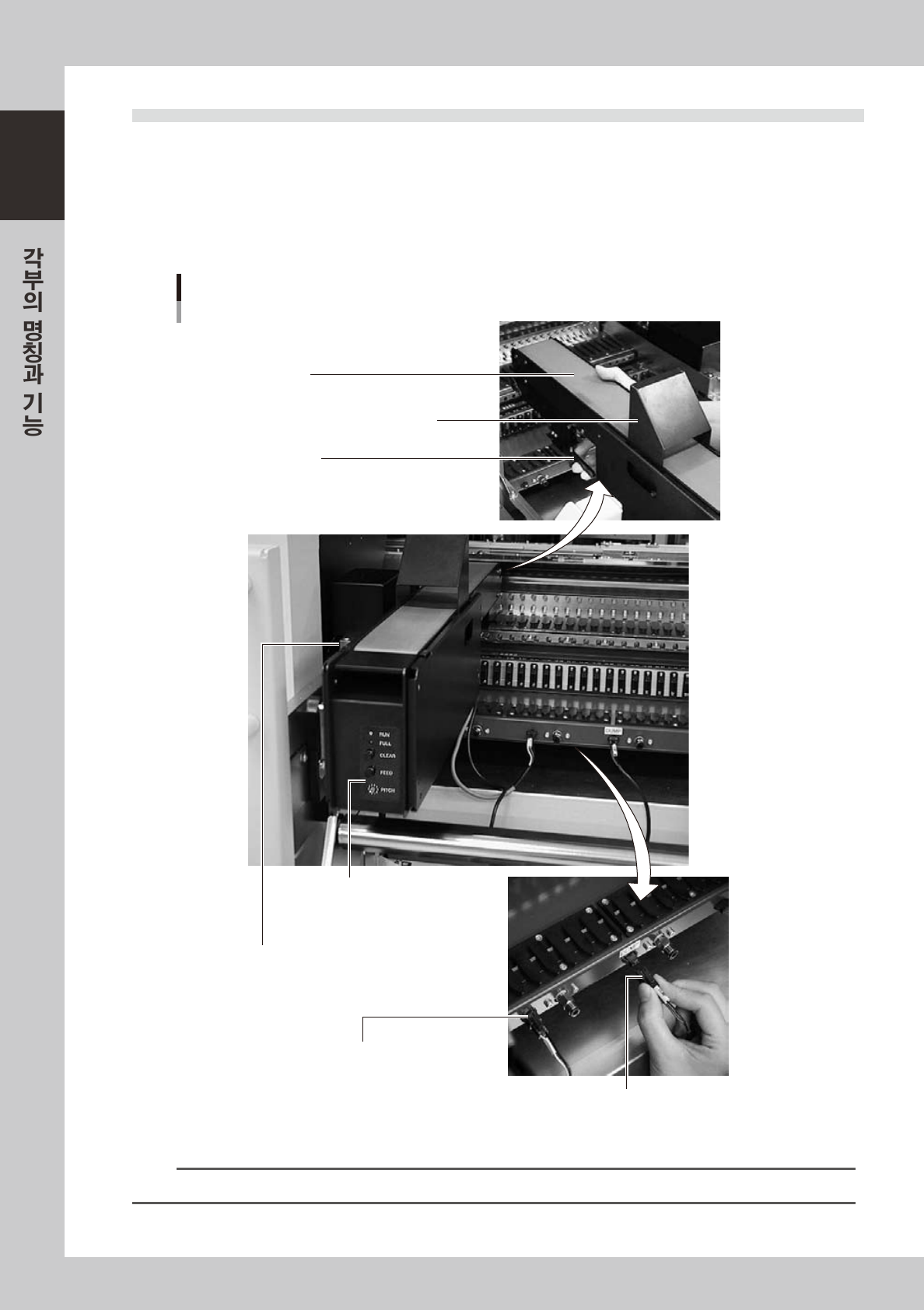

다음과같이덤프스테이션의각부의명칭과기능에대해서설명합니다 .
클램프 레버
이 레버를 잡으면서 피더 플레이트에 고정합니다.
DUMP하네스 (신호선)
덤프 스테이션의 신호용 하네스입니다.
FEEDER하네스 (전원선)
덤프 스테이션의 전원용 하네스입니다.
수동패널
상태표시, 피치전송, 카운트 클리어,
전송피치의 설정을 실행합니다.
오버플로우 센서
폐기부품이 반송벨트로 운반되어, 이 위치에 도달하면
센서로 감지해서 에러 메세지를 표시합니다.
반송벨트
폐기된 부품을 반송하는 벨트입니다.
안전커버
각 부의 명칭과 기능
27122-L4-0 0
n
요점
QFP 덤프 스테이션의 사용방법에 관한 자세한 내용은 , 옵션 메뉴얼을 참조해 주십시오 .
1-35
1
9.3 회수 팔레트
회수 팔레트는 , 인식 카메라로 검출된 불량부품을 데미지를 주지 않고 회수하는 팔레트입니다 . 회수 팔레트
를 sATSII( 이후 sATS 라고 한다 ) 의 소정의 위치에 세팅해서 불량부품의 회수장소로서 사용합니다 .

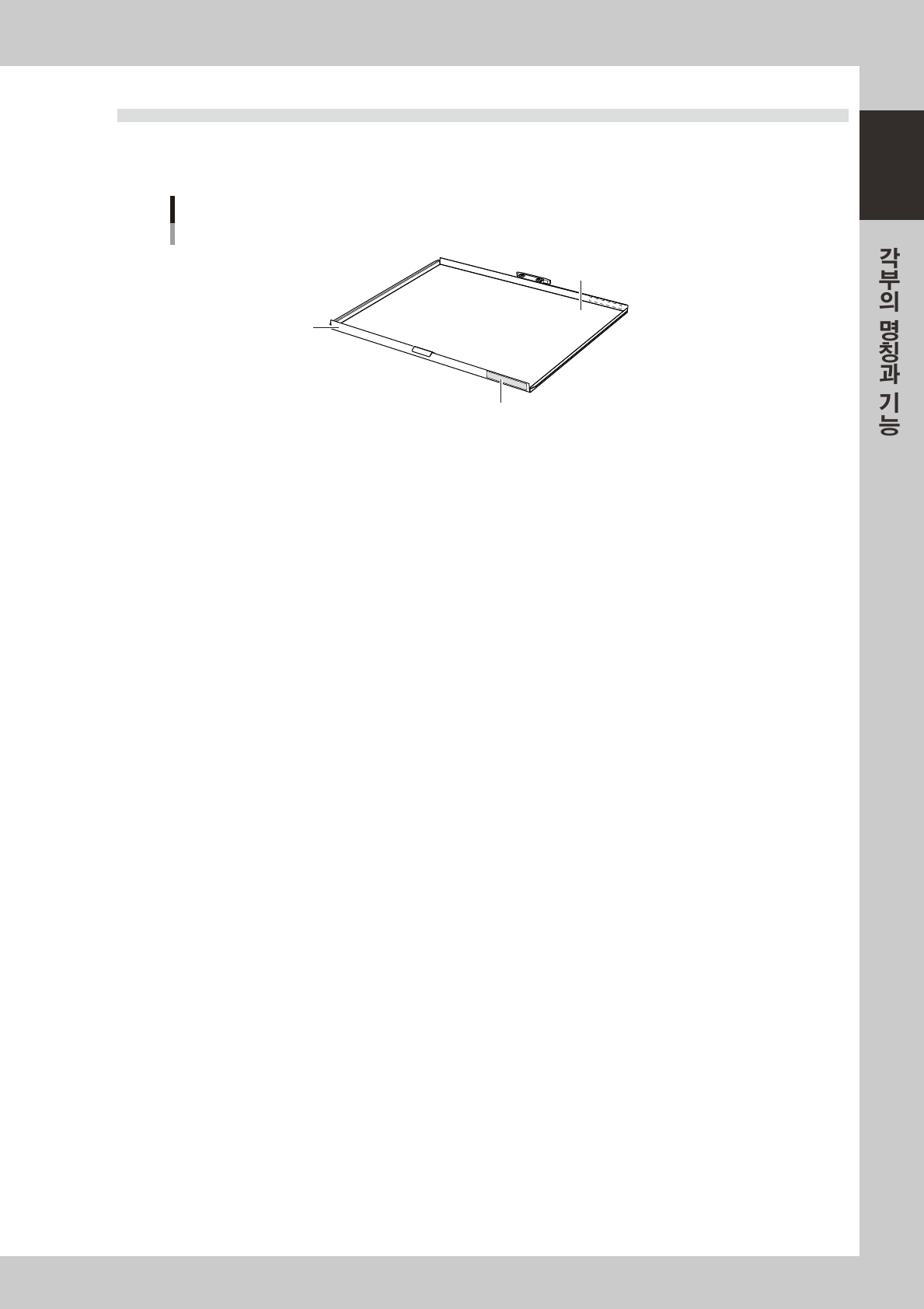

회수 팔레트
점착성의 투명 씰이
부착되어 있다
표준 팔레트보다
높다
노란색 스티커(전후)
27125-L 2- 0 0
■ 회수 팔레트의 세팅위치에 대해서
•
회수팔레트의세팅위치는 ,출하시디폴트로매거진 1 의15 단째 ( 매거진 2 를사용할경우는30 단째 ) 가지정되어있
습니다 .매거진설정을변경함으로서임의의장소로변경할수있습니다 .
•
회수팔레트는다른팔레트와구별하기위해 ,노란색스티커가부착되어있습니다 .사용하시기전에sATS 도어를열어
서 ,노란색스티커가부착된팔레트가 ,반드시지정된장소에수납되어있는지확인해주십시오 .
■ 동작의 규제에 대해서
•
회수팔레트는B 테이블에서만사용할수있습니다 .A 테이블에서불량이발생했을경우는 ,폐기위치또는덤프스테이
션이회수장소가됩니다 .
•
회수팔레트로의폐기는자동운전중의폐기동작으로만실행됩니다 .보조조정이나리세트동작의경우는 ,데이터상에서
「회수유니트」로설정되어있어도폐기위치 ( 폐기박스 ) 에폐기됩니다 .
■ 대응하는 부품사이즈에 대해서
•
대응하는부품최대사이즈 (XY) 는장비데이터내에설정되어있습니다 .디폴트값은장비의사용가능한최대부품사이
즈로설정되어있습니다 .
•
수납가능한부품높이는팔레트피치12.5mm 가8.5mm,팔레트피치25mm 가15mm 로됩니다 .
수납되는부품의배치간격및수납수는최대사이즈에서자동적으로계산되며 ,배치간격은회수된부품의대소에관계없
이같은간격으로됩니다 .수납가능수를변경하고싶을경우는 ,장비설정의최대부품사이즈 (XY) 를변경할필요가있습
니다 .
■ 회수에 주의가 필요한 부품에 대해서
•
트랜스 ,PGA,EP 롬 ,수정진동자등의부품은 ,팔레트상에서움직일우려가있습니다 .
•
중심이팔레트의틀부분보다높은부품은 ,부품이움직일경우팔레트밖으로튀어나올우려가있습니다 .
•
팔레트의점착면에대해서접촉면이작은부품이나 ,알루미늄콘덴서등의접촉면에서불균형이있는부품은 ,팔레트상
에서움직일우려가있습니다 .
•
접촉면에굴곡이없고 ,점착면사이에틈새가없는웨이퍼부품등은접착면의유지력이너무강해서 ,부품을떼어낼때
손상시킬우려가있습니다 .
