1-1
1

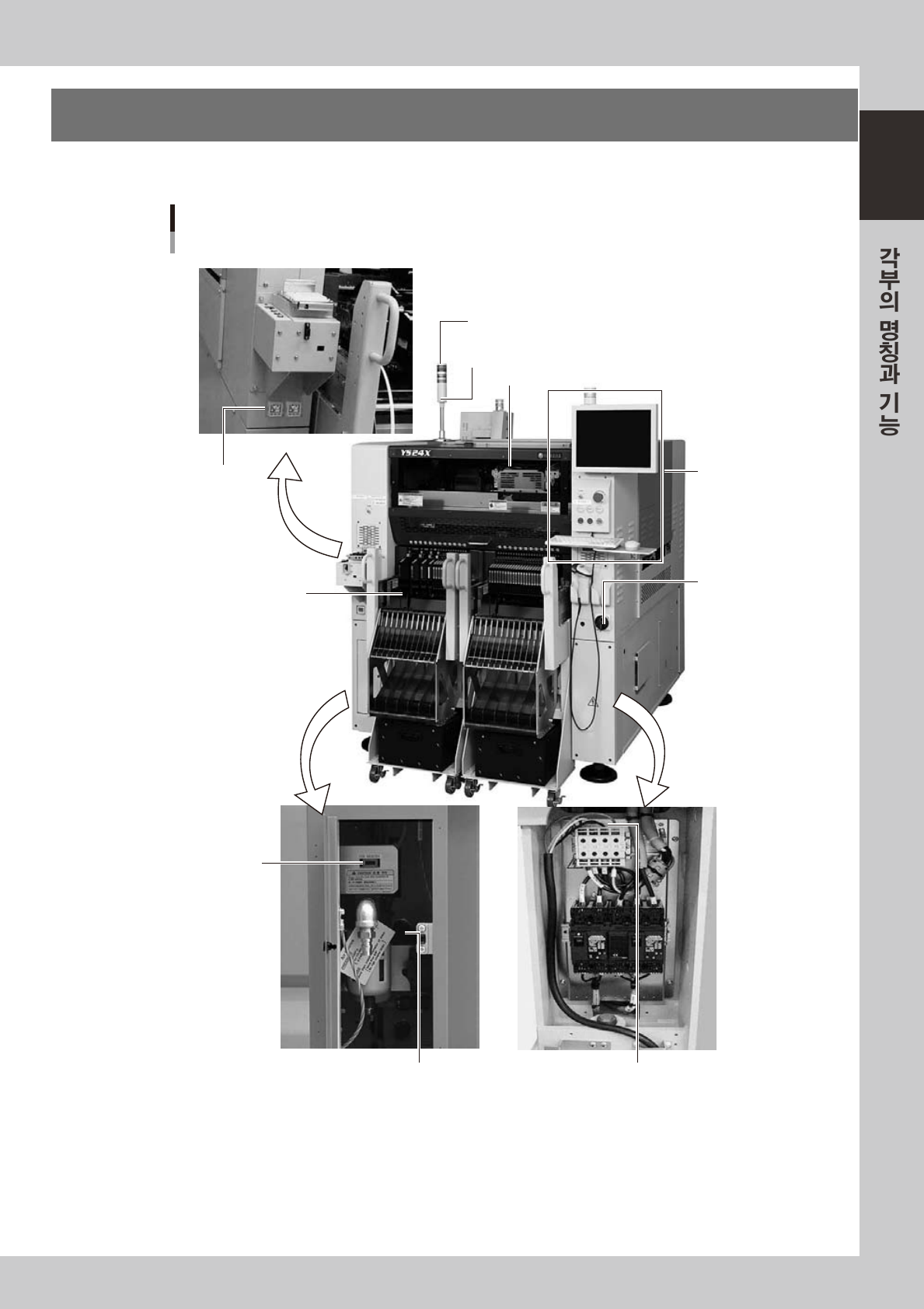

1. 기계본체
기계본체의주요부의명칭과기능에대해설명합니다 .셋업완료된장비는다음과같이구성되어있습니다 .
표시등
세팅 스테이션
조작 � 입력부
메인스위치
버저
안전커버
피더세트부
압력표시계
좌:A테이블
우:B테이블
에어공급/배출스위치 전원 접속부
기계본체
USB포트
27100-L4-00
1-2
1
■ 표시등
현재장비의상태를녹 / 황 / 적색또는녹 / 백 /청색등으로표시합니다 .( 두가지패턴에서색을선택할수있습니다 .)
상태 예 녹색 적/백 황/청
워밍업 ,자동운전중 점등 ..... .....
비상정지시 ..... 점등 .....
시스템계열에러발생시
버저ON
•
오버커런트
•
2 차리미트오버
..... 점등 .....
운전 ,기판데이터계열에러발생시
버저ON
•
흡착에러 ,인식에러
•
데이터체크에러등
..... ..... 점등
부품사용불능상태
•
부품소진 ,TC 도어 Open
•
대차 OFF 등
..... ..... 점멸
■ 버저
장비의이상이나에러발생등을버저로알려줍니다 .( 버저에부착된링을좌우로돌려서음량을조절할수있습니다 .)
■ 안전커버
이커버를열면비상정지와같은상태가되어 ,기계가동작을멈추게됩니다 .운전중에는이커버를닫은상태로사용해
주시기바랍니다 .
■ 압력표시계
설정에어압력 ( 상단 ) 과에어다운검출압력 ( 하단 ) 이표시되어있습니다 .압력조정밸브와표시계내의에어다운검출압
력조정버튼으로각각의값이아래압력을표시하도록하여주십시오 .
ᆞ설정에어압력（상단） ：0.40MPa~0.41MPa
ᆞ에어다운검출압력（하단） ：0.33MPa
■ 헤드부
선단에장착된노즐로부품의흡착
•
탑재를합니다 .기판의마크를인식하기위한카메라가탑재되어있습니다 .( 본장
「3. 헤드부」참조 )
■ 정면패널
에어공급 / 배출스위치및USB 포트가있습니다 .
■ 메인스위치
기계의전원을ON/OFF 하기위한스위치입니다 .오른쪽으로돌리면전원이ON 됩니다 .
c
주의
전원을다시켤경우에는 ,약2 초이상기다린후에켜주십시오 .
■ 기기간 접속 컨넥터 ( 기기간 입출력 신호 )
마운터는 ,후장비에서신호를받으면기판을내보내고 ,다른기판을받기위해앞장비에신호를보냅니다 .
NEXTINTERFACE컨넥터는후장비와접속하고 ,PREVIOUSINTERFACE컨넥터는앞장비와접속합니다 .
표준인우→좌의기판흐름의경우 ,본체의뒤쪽우측커버내에PREVIOUSINTERFACE 가 ,본체의뒤쪽좌측커버내에
NEXTINTERFACE 가배치되어있습니다 .
■ 피더세트부
주로테이프피더를세팅합니다 .상세한내용은본장「4.1피더플레이트로부터공급」을참조해주십시오 .
■ 부품보급 지시등 ( 옵션 )
전후어느쪽에서에러가발생하였는지 ,또는부품의보급여부를노란색으로점등해서지시합니다 .
■ 세팅 스테이션 ( 옵션 )
SS 피더에테이프부품을세팅하거나 ,전송피치를변경할때사용합니다 .
1-3
1

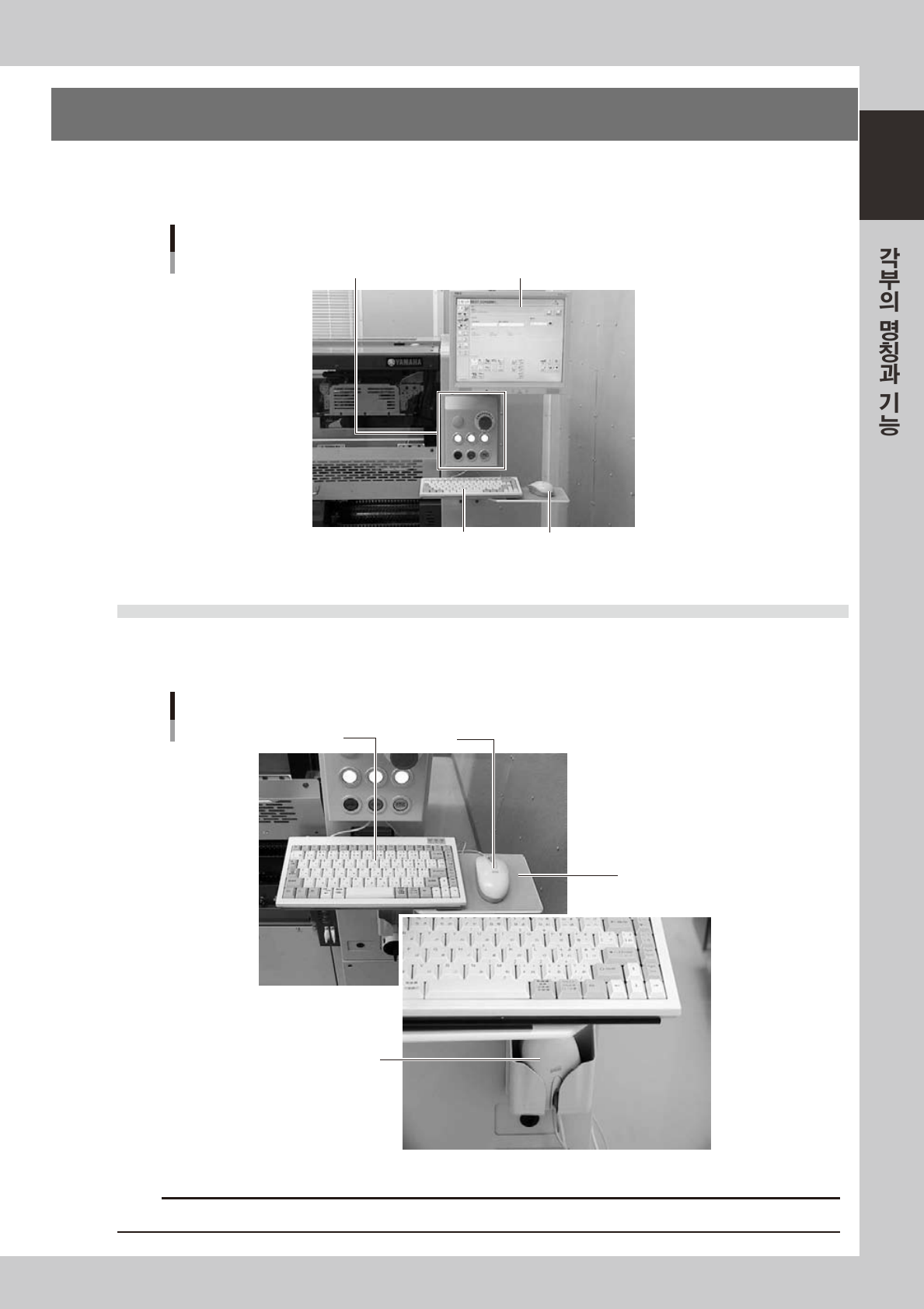

2. 조작
•
입력부
본장비의정면과후면에조작이나 ,데이터입력에사용하는오퍼레이션패널버튼 ,키보드 ,마우스가장착되어
있습니다 .이러한것들의기능에대해설명합니다 .
오퍼레이션 디스플레이(터치 패널은 옵션)
마우스키보드
오퍼레이션 패널버튼
조작�입력부
27101-L4-00
2.1 키보드와 마우스
본 장비는 조작과 데이터편집 등에 사용하기 위한 키보드와 마우스가 표준 장착되어 있습니다 . 화면상의 아
이콘 버튼과 파라미터 항목을 선택할 때에는 마우스 커서를 맞춰서 마우스의 왼쪽버튼을 누릅니다 .
마우스를 격납한 상태
키보드와 마우스
키보드 마우스
마우스 패드
27102-L4-0 0
c
주의
마우스는 ,낙하해서파손될위험이있으므로사용하지않을경우에는격납해주십시오 .
