2-7 2 ■ 그 외 코드 에러 명 칭과 내 용 E a 0 010 9 장착동작중 비 상정지 상태 부품장착동작중 에비상정 지처 리를실 시하였 습니다 .장착동작이불안 정하 게되었 을가 능성이있 습니 다 . 원인 부품 장착동작중에비상정지처 리 를실시 하였습니 다 . 대책 해당부위부품이정확하게장착되 어있 는지트레 이 스해서확인해주십 시오 . Ea008 1 8 […

2-6

■ 데이터 관련

코드 에러 명칭과 내용

Ea00036

흡착경계값 에러

상태 흡착압력이기준치미달입니다 .인식후 ,부품이낙하했을가능성이있습니다 .

원인

흡착진공압의설정불량 ,또는부품이정확하게흡착되어있지않습니다 .부품의흡착위치좌표및흡착정도가

나쁩니다 .

대책 부품의흡착상태를안정시켜 ,보조조정에서흡착진공압의재조정을해주십시오 .

Ea 0 0267

피듀셜 FINE 수속 에러

상태

Fine 타입인식에있어서 ,보정위치가Fine 수속위치내로집결되지않았습니다 .Fine 수속위치는 ,장비데이터

에정의되어있습니다 .

원인 수속조건이너무엄밀합니다 .

대책 장비데이터에서수속조건을완화시키거나 ,일반피듀셜데이터를사용해주십시오 .

Ea00502

데이터 읽기 에러

상태 데이터읽기에실패했습니다 .

원인 파일에이상이있을가능성이있습니다 .

대책 해당데이터는읽어들일수없습니다 .백업해둔경우에는백업에서재복사해주십시오 .

Ea00503

기판데이터 에러

상태 기판데이터쓰기에실패했습니다 .

원인 디스크에이상이있거나 ,하드디스크의용량이꽉찼습니다 .

대책

우선 ,디스크의상태를확인 .파일수량등을확인하고 ,이상이있으면파일수량을줄이는등의대처를한다음 ,

재실행해주십시오 .

Ea02702

노즐스테이션 MACS 에러

상태

노즐스테이션MACS 의동작중에실패했습니다 .노즐스테이션MACS 에관한장비설정과 ,참조하고있는마크데

이터베이스가다르지않습니까 ?

원인 노즐체인지를실행하려고했을때 ,노즐스테이션MACS 의인식을실행했으나 ,마크의인식에실패했습니다 .

대책 스테이션MACS 의위치를정확하게설정해주십시오 .마크데이터베이스의번호를정확하게설정해주십시오 .

Ea30100

피더전송 미완료 에러

상태 헤드하강시에 ,피더를정확히전송하지못했습니다 .

원인

전송타이머에설정된시간이실제로전송가능한시간보다너무빠릅니다 .

돌발적인요인에의해 ,구동에시간이걸렸습니다 .

대책

전송동작의방해가되는요인이없는지확인해주십시오 .

빈번히발생하면 ,전송타이머를수정할필요가있습니다 .

2-7

■ 그 외

코드 에러 명칭과 내용

Ea00109

장착동작중 비상정지

상태 부품장착동작중에비상정지처리를실시하였습니다 .장착동작이불안정하게되었을가능성이있습니다 .

원인 부품장착동작중에비상정지처리를실시하였습니다 .

대책 해당부위부품이정확하게장착되어있는지트레이스해서확인해주십시오 .

Ea00818

[ 인터락 기판폭 / 축 안전확인 센서 ]

상태 [ 인터락기판축폭안전확인센서 ] 에서긴급정지기능이작동하고있습니다 .원인을제거하여주십시오 .

원인 [ 기판축폭안전확인센서 ] 에서긴급정지기능이작동하고있습니다 .

대책 기판축 / 폭안전확인센서의상태를확인해주십시오 .

Ea01023

하드디스크 공간 부족

상태

하드디스크빈용량이10MB 미만이되었습니다 .이런상태로는데이터의파손등의위험이있습니다 .기판데이

터를플로피디스크에백업한후하드디스크상에서삭제하여주십시오 .

원인 기판데이터가너무많습니다 .

대책 불필요한기판데이터를백업해서 ,하드디스크상에서삭제해주십시오 .

Ea 02722

운전시작 확인

상태

탑재를정상종료하지않은기판이실장위치에있습니다 .이대로자동운전을시작하면 ,미실장기판이하류로반

송될가능성이있습니다 .실장위치의기판상태를확인하고 ,실장중일경우에는[ 도중부터운전 ] 명령을실행하

여주십시오 .

원인

탑재를정상종료하지않은기판이실장위치에있습니다 .이대로자동운전을시작하면 ,미실장기판이하류로반

송될가능성이있습니다 .

대책 실장위치의기판상태를확인하고 ,실장도중인경우에는[ 도중부터운전 ] 명령을실행해주십시오 .

Ea028 89

흡착동작중의 비상정지

상태 흡착동작중에비상정지를하였습니다 .흡착동작이불안정할수있습니다 .부품의흡착상태를확인해주십시오 .

원인 흡착동작중에비상정지처리를실시했습니다 .흡착동작이불안정할가능성이있습니다 .

대책 부품의흡착상태를확인하여주십시오 .

E a07871

명령실행 불능

상태 리세트가완료되지않아서 ,명령을실행할수없습니다 .다시한번 ,리세트를실행하여주십시오 .

원인 리세트가완료되지않아서 ,명령을실행할수없습니다 .

대책 리세트를재실행해주십시오 .

Ea01277

X1 축 2 차 리미트오버

상태

비상정지기능이작동중입니다 .X1 축을안전한곳까지이동시켜주십시오 .비상정지가해제되면점등된적색등

이꺼집니다 .

원인 X1 축2 차리미트오버가발생했습니다 .

대책 X1 축을수동으로안전한곳까지이동시켜주십시오 .

Ea01278

Y1 축 2 차 리미트오버

상태

비상정지기능이작동중입니다 .Y1 축을안전한곳까지이동시켜주십시오 .비상정지가해제되면점등된적색등

이꺼집니다 .

원인 Y1 축2 차리미트오버가발생했습니다 .

대책 Y1 축2 차리미트오버가발생했습니다 .

Ea30106

피더 대차접속 확인 에러

상태 피더대차를정확하게검출할수없습니다 .

원인 대차의접속상태불량에의해피더대차의통신이정상적으로실행되지않습니다 .

대책

대차의접속상태를확인해주십시오 .

피더대차의통신상태가정상인지확인해주십시오 .

대차의상태는 ,대차에부착된LED 상태를정상인대차와비교하면알수있습니다 .

2-8

2. 조작화면과 각종버튼

소프트웨어화면의기본적인구성과조작방법을설명합니다 .장비의조작을실행하기전에읽어주십시오 .

2.1 조작화면의 기본구성

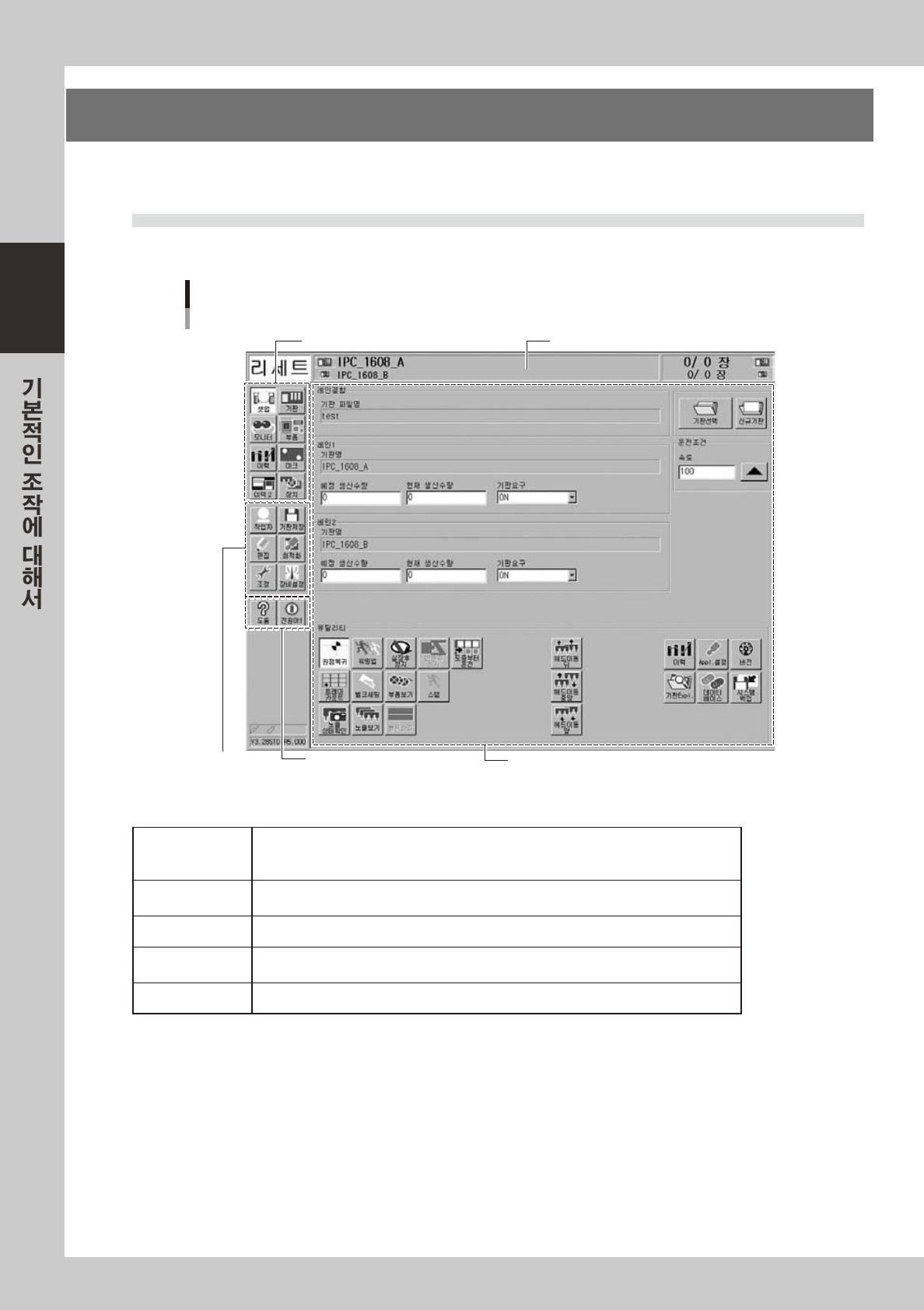

YS 시리즈의 조작화면은 , 「스 테 이 터 스 에 리 어 」「 버 튼 에 리 어 」「 프리에리어」로 구성되어 있습니다 .

버튼 에리어 1

버튼 에리어 3버튼 에리어 2

스테이터스 에리어

프리 에리어

화면구성 예

듀얼 레인 셋업화면의 예

28200-L4-20

■ 화면상의 에리어

스테이터스에리어

좌측끝에현재장비의상태 ,중앙에선택되어있는기판명 ,우측끝에기판의생산수량을

표시합니다 .( 듀얼레인에서양측레인을사용해서이품종을생산할경우는 ,각각의기판명

과생산수량을2 행으로표시합니다 .)

버튼에리어 1

조작상의주요메뉴를선택할수있습니다 .선택한버튼에따라「프리에리어」의화면내용이

바뀝니다 .

버튼에리어 2 보조적인기능을불러내기위한버튼입니다 .

버튼에리어 3

도움말화면을불러내기위한[ 도움 ] 버튼과기계의전원을OFF 로하기위한[ 전원 Off] 버

튼이있습니다 .

프리에리어 메뉴버튼에서선택된조작화면이표시됩니다 .
