4.3.3 운전중의 매거진이나 팔레트의 교환
sATSII 는 마운터의 자동 운전중이라도 현재 사용하고 있지 않는 매거진 및 그 매거진내의 팔레트를 교환
할 수 있습니다 . 매거진이나 팔레트의 교환방법에 대해서 설명합니다 .
1
매거진을 선택합니다 .
도어스위치를「MAGAZINE1」또는「MAGAZINE2」로해서매거진을선택합니다 .
선택된매거진이대기위치로이동합니다 .매거진도어의잠금이해제되어 ,DOOR 인디케이터가소등합
니다 .
c
주의
자동운전중 ,현재사용중인팔레트의매거진을선택하면 ,에러정지됩니다 .

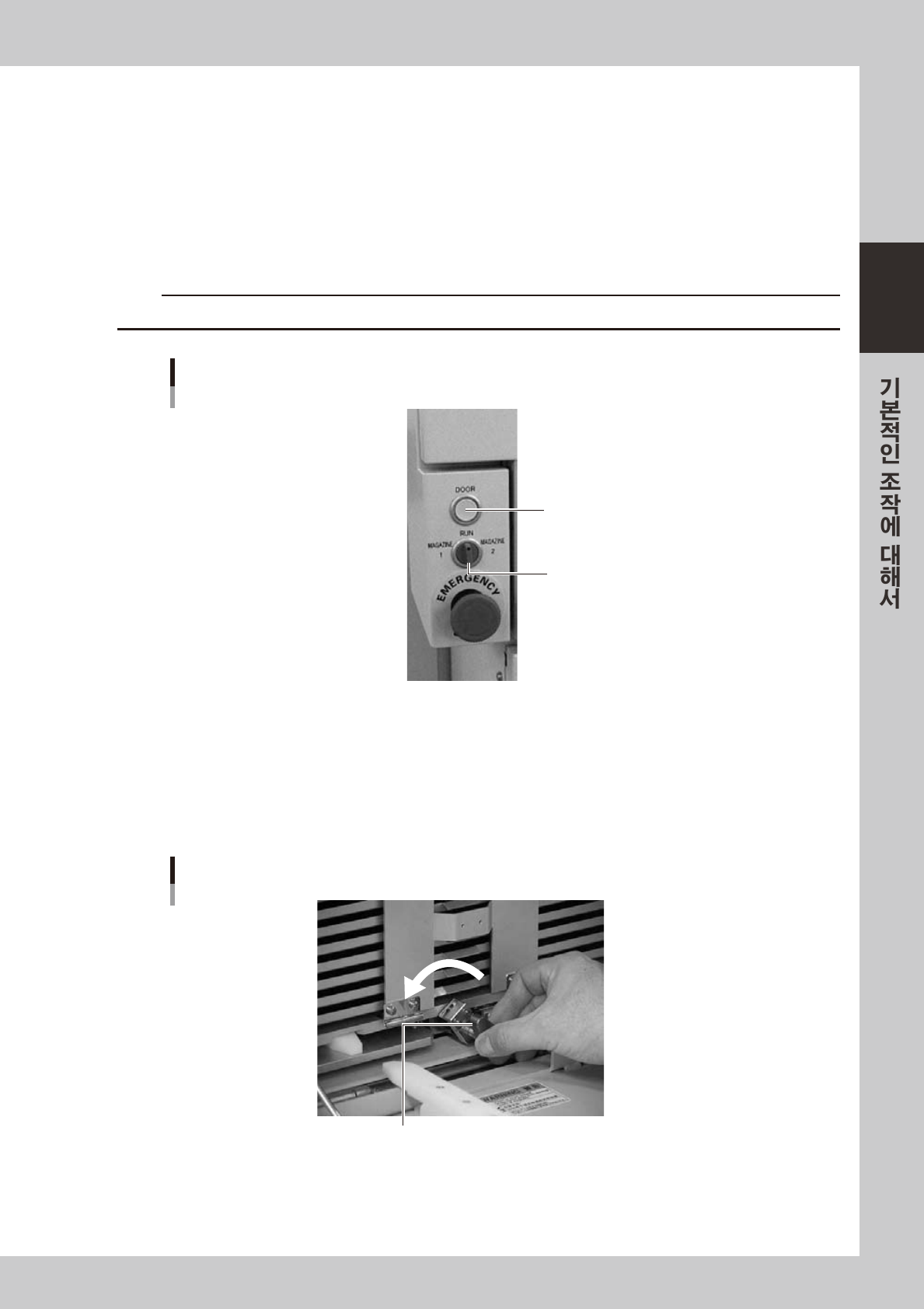

도어 스위치
도어 스위치
DOOR 인디케이터
27232-L4- 0 0
2
매거진 도어를 오픈합니다 .
도어핸들을당겨서 ,매거진도어를열어주십시오 .
3
매거진 클램프를 해제합니다 .
매거진클램프를당기면서왼쪽으로돌려주십시오 .
매거진 클램프
매거진 클램프를 왼쪽으로 돌려서 해제한다.
27233-L4 -0 0
2-48
2
4
팔레트를 교환합니다 . ( 팔레트만 교환할 경우 )
매거진채로교환할경우에는 ,Step6 으로진행해주십시오 .
1. 팔레트누름대를오픈합니다 .
Latchlever( 좌우 ) 를누르면서 ,팔레트누름대를앞쪽으로당겨주십시오 .
2. 팔레트를교환합니다 .
3. 팔레트누름대를원상태로합니다 .
5
매거진 전체를 앞으로 당겨 주십시오 .
매거진은손잡이를잡고똑바로당겨서빼주십시오 .
매거진을 인출
가이드
27234-L 4- 0 0
6
새 매거진을 삽입합니다 .
매거진밑바닥의레일을매거진도어에설치되어있는가이드에맞춰서 ,랙의안쪽으로가볍게닿을때
까지삽입해주십시오 .
7
매거진을 고정합니다 .
매거진클램프를당기면서오른쪽으로돌려서매거진을고정하여주십시오 .
8
매거진 도어를 닫습니다 .
9
도어 스위치를 [RUN] 으로 되돌려 주십시오 .
매거진도어가잠겨서 ,DOOR 인디케이터가점등합니다 .
c
주의
자동운전중에매거진이나팔레트를교환할동안에 ,현재사용중인팔레트를교환할데이터가읽혀지면에러가나서정지합니다 .
2-49
2
5. 실장기측의 설정
실장기에테이프피더의설치가완료되면 ,실장기측의설정을할필요가있습니다 .
5.1 부품 공급형태의 설정
테이프 피더 :「부품 공급형태」및「테이프 종류」,「전송피치」를 설정합니다 .
와이드 멀티 스틱피더 :「부품 공급형태」,「피더타입」및「전송타이머 옵셋」을 설정합니다 .
트레이체인저 :「부품 공급형태」및「피더타입」을 설정합니다 .
1
기판선택 화면을 표시합니다 .
[ 셋업 ] 버튼을눌러서셋업화면을열고 ,[ 기판 ] 버튼을누릅니다 .
셋업화면
[기판선택] 버튼
[기판선택]버튼
28223 -L 4 - 0 0
2
기판을 선택합니다 .
기판리스트에서해당기판을클릭하고 ,[ 선택 ] 버튼을눌러주십시오 .
듀얼레인의경우는 ,[ 레인선택 ] 버튼을눌러서생산할레인으로표시를전환한다음 ,기판을선택해
주십시오 .( 양측레인을사용해서생산할경우는 [ 레인결합 ] 으로전환해주십시오 .)
「기판선택」화면
등록되어 있는 기판데이터 리스트로부터 선택한다 [레인선택]버튼
28224-L4-10
