5. 실장기측의 설정
실장기에테이프피더의설치가완료되면 ,실장기측의설정을할필요가있습니다 .
5.1 부품 공급형태의 설정
테이프 피더 :「부품 공급형태」및「테이프 종류」,「전송피치」를 설정합니다 .
와이드 멀티 스틱피더 :「부품 공급형태」,「피더타입」및「전송타이머 옵셋」을 설정합니다 .
트레이체인저 :「부품 공급형태」및「피더타입」을 설정합니다 .
1

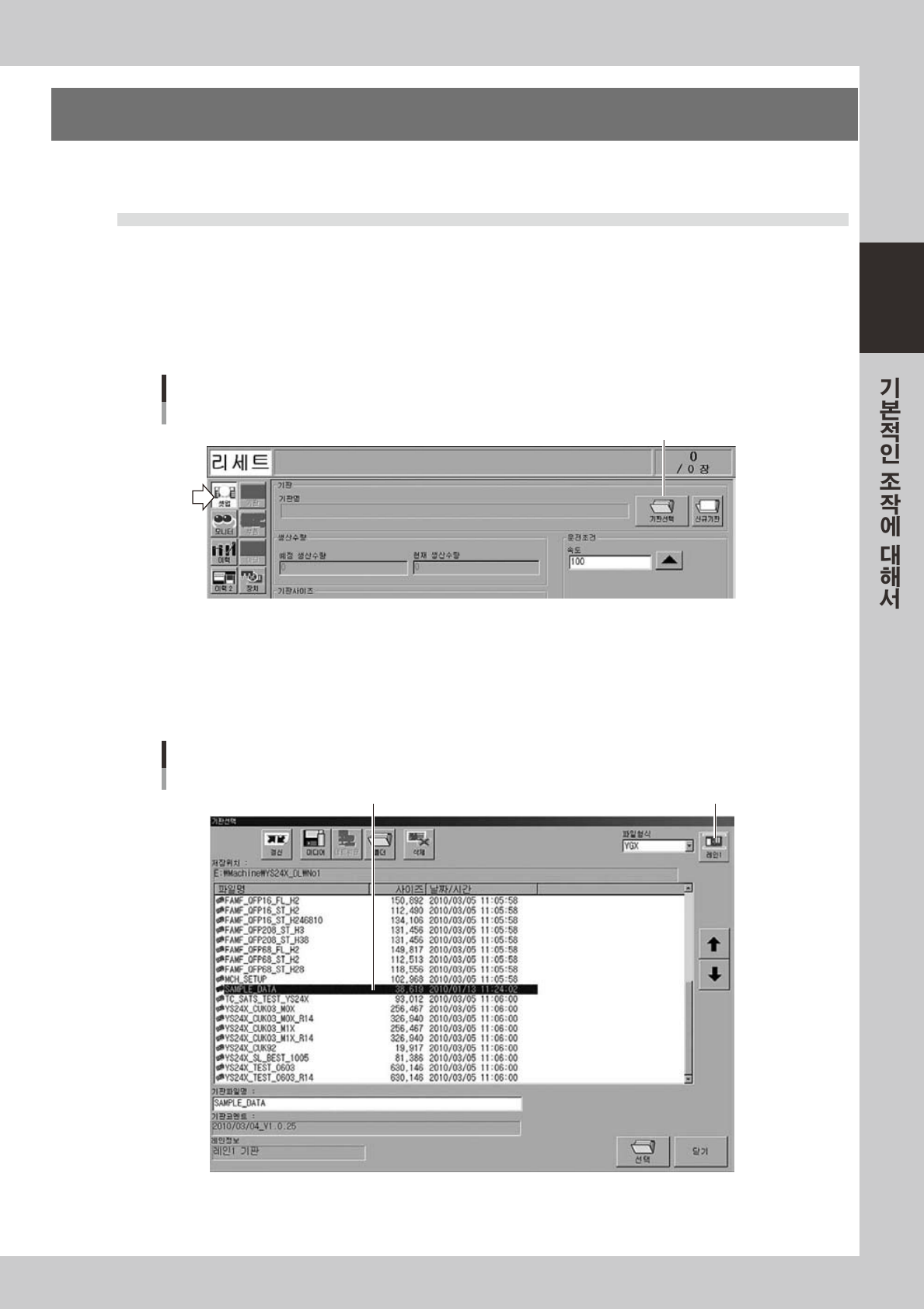

기판선택 화면을 표시합니다 .
[ 셋업 ] 버튼을눌러서셋업화면을열고 ,[ 기판 ] 버튼을누릅니다 .
셋업화면
[기판선택] 버튼
[기판선택]버튼
28223 -L 4 - 0 0
2
기판을 선택합니다 .
기판리스트에서해당기판을클릭하고 ,[ 선택 ] 버튼을눌러주십시오 .
듀얼레인의경우는 ,[ 레인선택 ] 버튼을눌러서생산할레인으로표시를전환한다음 ,기판을선택해
주십시오 .( 양측레인을사용해서생산할경우는 [ 레인결합 ] 으로전환해주십시오 .)
「기판선택」화면
등록되어 있는 기판데이터 리스트로부터 선택한다 [레인선택]버튼
28224-L4-10
2-50
2
3
부품데이터 화면을 열어서 , 부품을 선택합니다 .
[ 부품 ] 버튼을눌러서부품데이터화면을열고 ,화면상부의부품리스트에서대상부품을선택합니다 .
부품데이터 화면
28225 -L 4 - 0 0
4
기본 파라미터를 표시합니다 .
「기본」탭을선택해서기본파라미터를표시시켜주십시오 .
5
「부품 공급형태」를 설정합니다 .
「D부품공급형태」의입력란을더블클릭후풀다운메뉴에서부품공급형태를선택합니다 .
• 테이프 부품 : 테이프
• 스틱 부품 : 스틱
• 트레이 부품 : 트레이
부품데이터 화면
부품공급형태
「D 부품공급형태」
28226-L4 -00
2-51
2
■ 테이프 부품 , 스틱 부품의 경우
6
「테이프 종류」와「피더타입」을 설정합니다 .
•
테이프 부품 :
「R테이프종류」를선택하고 ,입력란을더블클릭해서풀다운메뉴에서사용할테이프종류를선택합니다 .
「E피더타입」의설정은없습니다 .
•
스틱 부품 :
「E피더타입」을선택하고 ,입력란을더블클릭해서풀다운메뉴에서와이드멀티스틱을선택합니다 .
「R테이프종류」의설정은없습니다 .
부품 데이터 화면
테이프 피더의 예
「R 테이프 종류」
28227-L 4- 0 0
부품공급형태를변경하면 ,테이프종류도같이바뀌므로 ,설정을수정해주십시오 .
■ 트레이 부품의 경우
6
「피더타입」을 설정합니다 .
「자동트레이체인저」로설정해주십시오 .
부품데이터 화면
피더 타입
피더 타입
28229-L4-00
