2-35
2
4

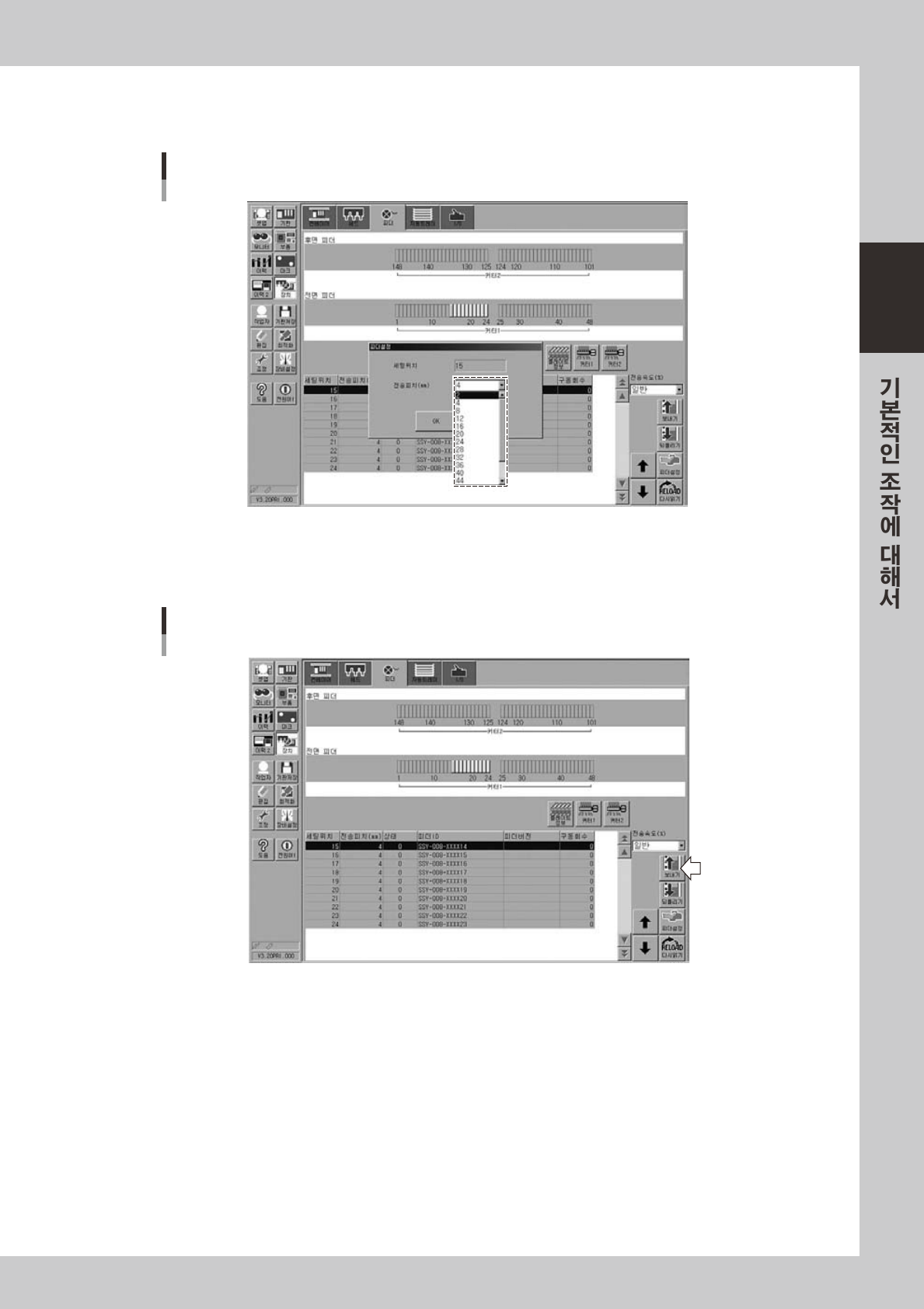

테이프 전송피치의 설정을 합니다 .
세팅한부품에맞는전송피치를풀다운메뉴로부터선택해서 ,[OK] 버튼을눌러주십시오 .
테이프 전송피치 설정
2 8221-L 4- 0 0
5
테이프 전송을 확인합니다 .
화면오른쪽아래의[ 보내기 ] 버튼을눌러서,테이프가설정한전송피치로보내지는지확인해주십시오 .
테이프 전송 확인
28222-L 4- 0 0
2-36
2
■ 각 스테이션에서 실행할 경우
세팅스테이션또는외셋업용전원스테이션에서테이프전송피치를설정하는방법을다음과같이설명합니다 .
1

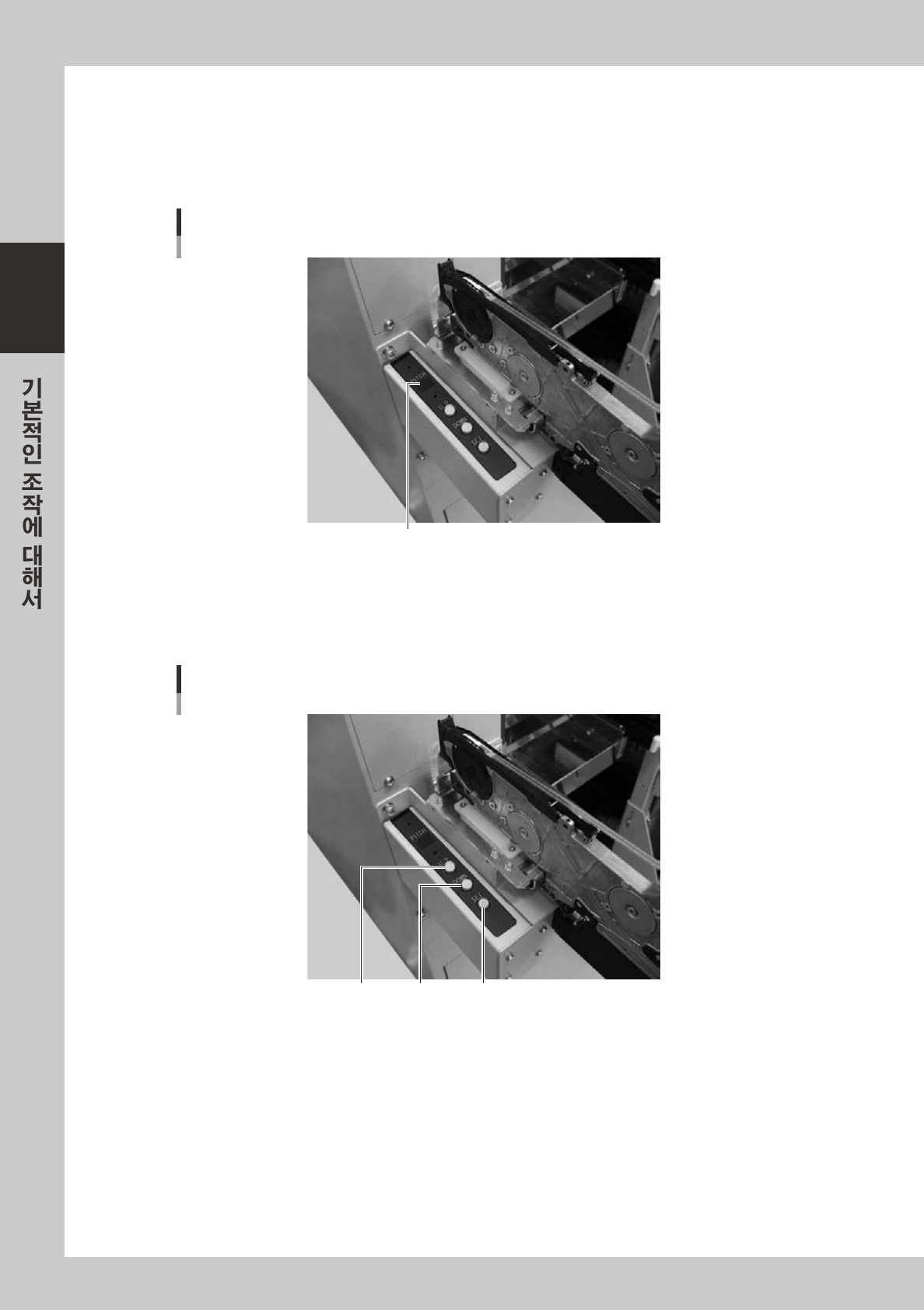

피더의 테이프 전송피치를 확인합니다 .
디스플레이에표시되어있는피치를확인해주십시오 .
테이프 전송피치 확인
디스플레이
27214-L4-00
2
테이프 전송피치를 설정합니다 .
「UP」버튼또는「DOWN」버튼을눌러서 ,세팅한부품에맞는전송피치로설정한후 ,「SET」버튼을눌
러서결정해주십시오 .
테이프 전송피치 설정
「SET」「UP」 「DOWN」
27215-L4 - 00
2-37
2
3
테이프 전송을 확인합니다 .
피더본체의「FEED」버튼을눌러서 ,테이프가보내지는지확인해주십시오 .
c
주의
흡착위치를맞출경우에는 ,「BACK」버튼을누르지마십시오 .
반드시「FEED」버튼으로테이프를전진시킨상태로해주십시오 .
참고
• 피더 본체의「FEED」,「BACK」버튼을 누를때의 전송피치는 , 설정한 전송피치와는 상관없이 2mm 의 전송피치로 됩니다 .
길게 누르면 연속 전송모드로 됩니다 .
• 「FUNC」+「FEED」버튼으로 , 설정피치의 전송폭으로 테이프를 보냅니다 .
「FEED」버튼,「BACK」버튼,「FUNC」버튼
「BACK」버튼
「FEED」버튼「FUNC」버튼
27216-L4-00
