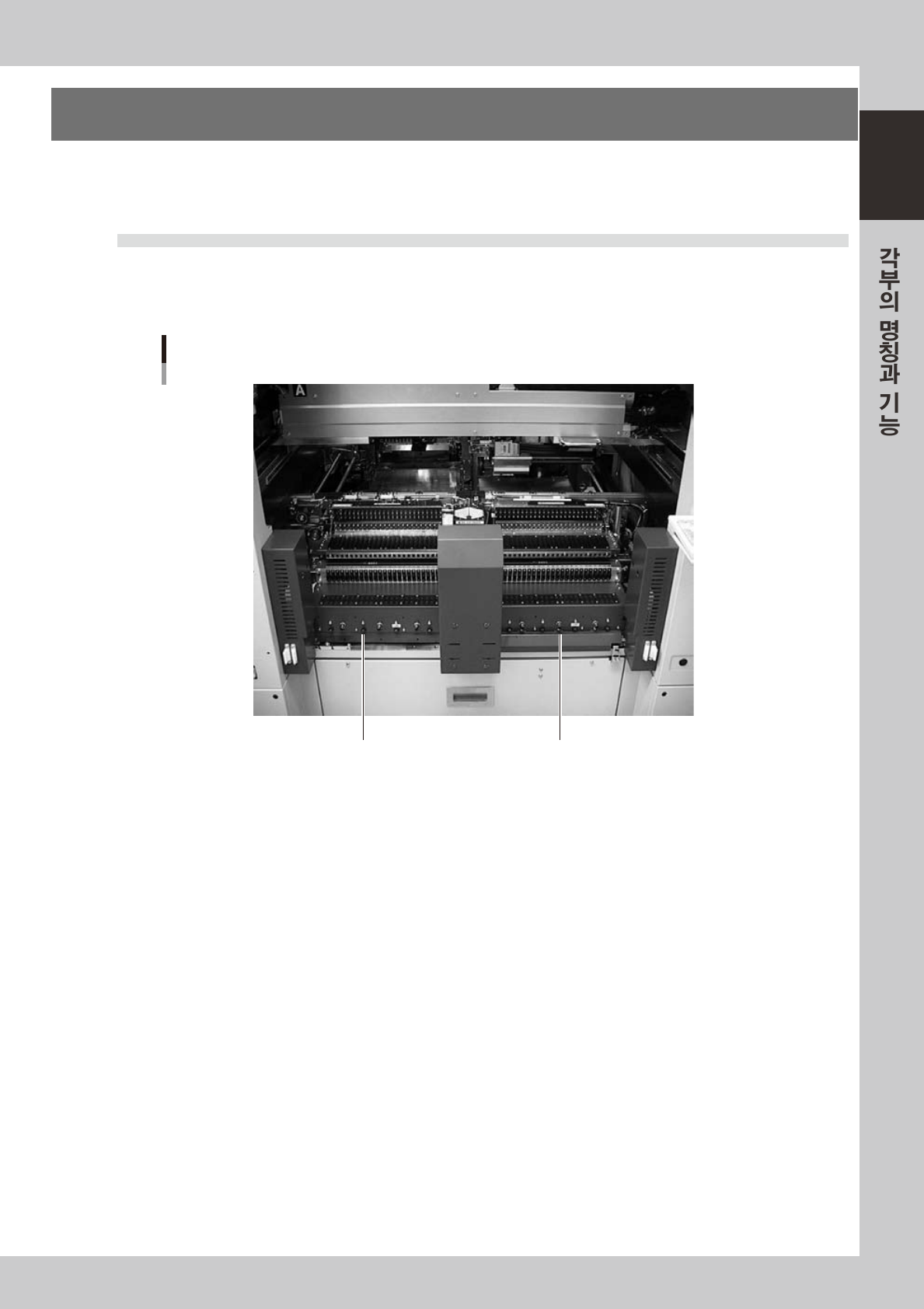

4. 부품 공급부
피더세트부에는 ,테이프피더등을장착하는피더플레이트 ,옵션기기를구동하기위한전원컨넥터나에어컨
넥터가장착되어있습니다 .
4.1 피더 플레이트로부터 공급
4.1.1 고정 피더 플레이트
테이프피더 , 스틱피더는 피더 플레이트상에 장착되어 , 마운터에서 공급되는 전원에 의해 구동합니다 .
피더부
전원 컨넥터
에어 컨넥터
27110 -L 4 -0 0
전원 컨넥터
스틱피더등의옵션기기용전원컨넥터입니다 .
에어 컨넥터
에어건등의옵션기기용에어컨넥터입니다 .외경Ø4 의에어튜브를접속해서 ,본체로부터의에어를옵션기기에공급합니
다.
1-14
1
각 헤드와 세팅번호
헤드부의형상과X 축가동범위관계상 ,및테이블배치에따라각헤드에는사용할수없는피더가있습니다 .
장비의각헤드에서사용가능한피더세팅번호는다음과같습니다 .
■
듀얼 스테이지
피더 플레이트 구성
1󲷱39
2󲷱40
3󲷱41
4󲷱42
5󲷱43
6󲷱44
7󲷱45
8󲷱46
9󲷱47
10󲷱48
세팅번호
구 성 헤드타입
A테이블 B테이블
24연 고정
또는
24연 대차
1
2
3
4
5
6
7
8
9
10
101󲷱139
102󲷱140
103󲷱141
104󲷱142
105󲷱143
106󲷱144
107󲷱145
108󲷱146
109󲷱147
110󲷱148
1
24
25
48
148
125
124
101
A
B
10 1
1 10
듀얼 스테이지 사양
27111- L 4- 00
n
요점
부품 정보의 피더 위치 계산을 티칭 혹은 상대티칭으로 설정했을 경우는 , 상기와 다를 경우가 있습니다 .
