3. 헤드부
헤드부는장비의A,B2 개의XY 축상에탑재되어있으며부품의흡착이나실장을합니다 .아래에헤드부의구
성이나노즐종류에대해설명합니다 .
헤드부
피듀셜 카메라
조명 유니트
피듀셜 카메라
조명 유니트
10연 멀티헤드
헤드 이동용
핸들(뒤쪽)
27104-L4-00
n
요점
피듀셜 카메라의 조명 유니트의 장착위치는 , 사양에 따라 다릅니다 . ( 더블 피듀셜은 옵션 )
█ 듀얼 스테이지 사양의 경우 ( 아래그림 참조 )
• 우→좌 흐름 : 싱글 피듀셜 카메라 사양의 경우는 A 헤드 10 쪽 , B 헤드 10 쪽
• 좌→우 흐름 : 싱글 피듀셜 카메라 사양의 경우는 A 헤드 1 쪽 , B 헤드 1 쪽
█ 싱글 레인 / 듀얼 레인의 경우 ( 아래그림 참조 )
• 우→좌 흐름 : 싱글 피듀셜 카메라 사양의 경우는 A 헤드 1 쪽 , B 헤드 10 쪽
• 좌→우 흐름 : 싱글 피듀셜 카메라 사양의 경우는 A 헤드 10 쪽 , B 헤드 1 쪽
A
B
헤드 레이아웃
10
10
1
1
장비 정면
27105-L4-00
1-6
1
3.1 부품흡착
ㆍ
탑재헤드
3.1.1 10 연 멀티헤드
10 연 멀티헤드는 , 10 개의 부품흡착 •탑재헤드를 가지고 있습니다 . 헤드번호는 , B 테이블이 장비 정면에
서 봐서 우측부터 1 에서 10 이며 , A 테이블이 좌측부터 1 에서 10 이 됩니다 . 각 헤드에 장착된 노즐 피치
는 12mm 로 , SS 피더뱅크와 동일한 피치로 되어 있습니다 .
헤드 10 헤드 1
10연 멀티헤드
B테이블 정면의 예
27106-L4-00
3.1.2 멀티 카메라
YS24X 는 프론트 사이드와 리어 사이드에 승강식 사이드 라이트를 겸비한 부품인식 카메라가 표준으로
장착되어 있습니다 .
멀티 카메라
승강식 사이드 라이트 멀티 카메라
2710 7-L4 - 00
1-7
1

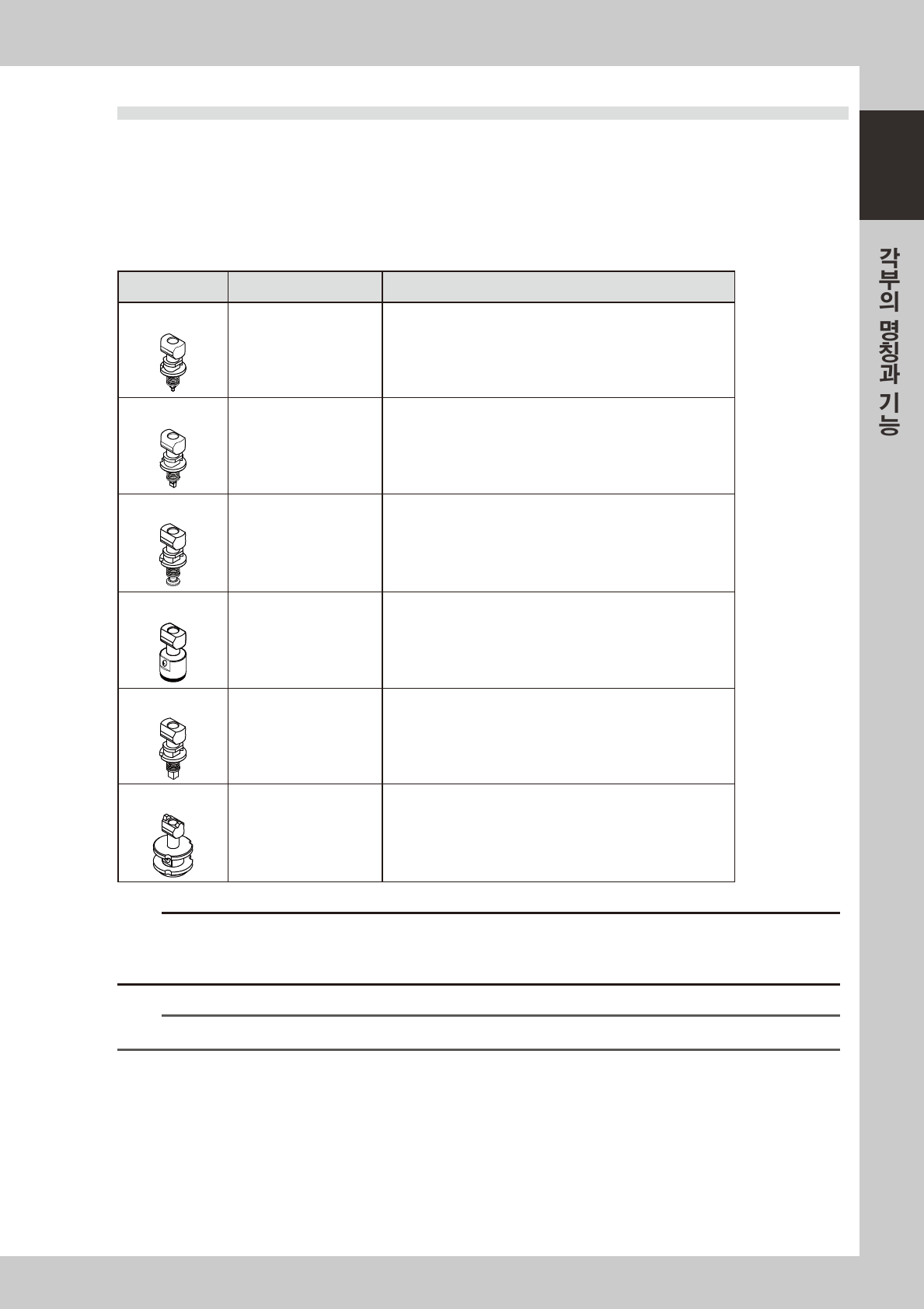

3.2 노즐종류
부품흡착을 안정적으로 하기 위해서는 부품에 대응하는 노즐을 사용할 필요가 있습니다 . 여기에서는 각 헤
드에 장착 가능한 노즐에 대해 설명합니다 .
3.2.1 10 연 멀티헤드용 노즐
■ 표준타입
표준타입노즐은 ,6 종류의노즐부터헤드에따라선택가능합니다 .
노즐타입 부착가능 헤드 NO. 대응부품 예
Type 301A
1
~
10 0603~1005 사이즈의부품
Type 302A
1
~
10 1608
~
3216 사이즈의부품
Type 303A
1
~
10 4532
~
7343 사이즈의부품과SOP
Type 304A
1
~
10 QFP 등
Type 306A
1
~
10 원통형칩 ( 멜프타입 )전용
Type 307A
3,8 □ 32mm~45mm 의부품
c
주의
노즐은YS88 을제외한YS 시리즈의전용노즐입니다 .다른장비에서는사용하지말아주십시오 .
Type307A노즐은 ,전용노즐홀더를부착한헤드3,8 에만장착가능합니다 .인접하는헤드와간섭하므로 ,최대노즐직경은 ,
ф 13.5mm 입니다 .
n
요점
부품종류 및 부품사이즈에 관한 상세한 내용에 대해서는 사양서를 참조하여 주십시오 .
