2-8
2
2. 조작화면과 각종버튼
소프트웨어화면의기본적인구성과조작방법을설명합니다 .장비의조작을실행하기전에읽어주십시오 .
2.1 조작화면의 기본구성
YS 시리즈의 조작화면은 , 「스 테 이 터 스 에 리 어 」 「 버 튼 에 리 어 」 「 프리에리어」로 구성되어 있습니다 .
버튼 에리어 1
버튼 에리어 3버튼 에리어 2
스테이터스 에리어
프리 에리어
화면구성 예
듀얼 레인 셋업화면의 예
28200-L4-20
■ 화면상의 에리어
스테이터스에리어
좌측끝에현재장비의상태 ,중앙에선택되어있는기판명 ,우측끝에기판의생산수량을
표시합니다 .( 듀얼레인에서양측레인을사용해서이품종을생산할경우는 ,각각의기판명
과생산수량을2 행으로표시합니다 .)
버튼에리어 1
조작상의주요메뉴를선택할수있습니다 .선택한버튼에따라「프리에리어」의화면내용이
바뀝니다 .
버튼에리어 2 보조적인기능을불러내기위한버튼입니다 .
버튼에리어 3
도움말화면을불러내기위한[ 도움 ] 버튼과기계의전원을OFF 로하기위한[ 전원 Off] 버
튼이있습니다 .
프리에리어 메뉴버튼에서선택된조작화면이표시됩니다 .
2-9
2

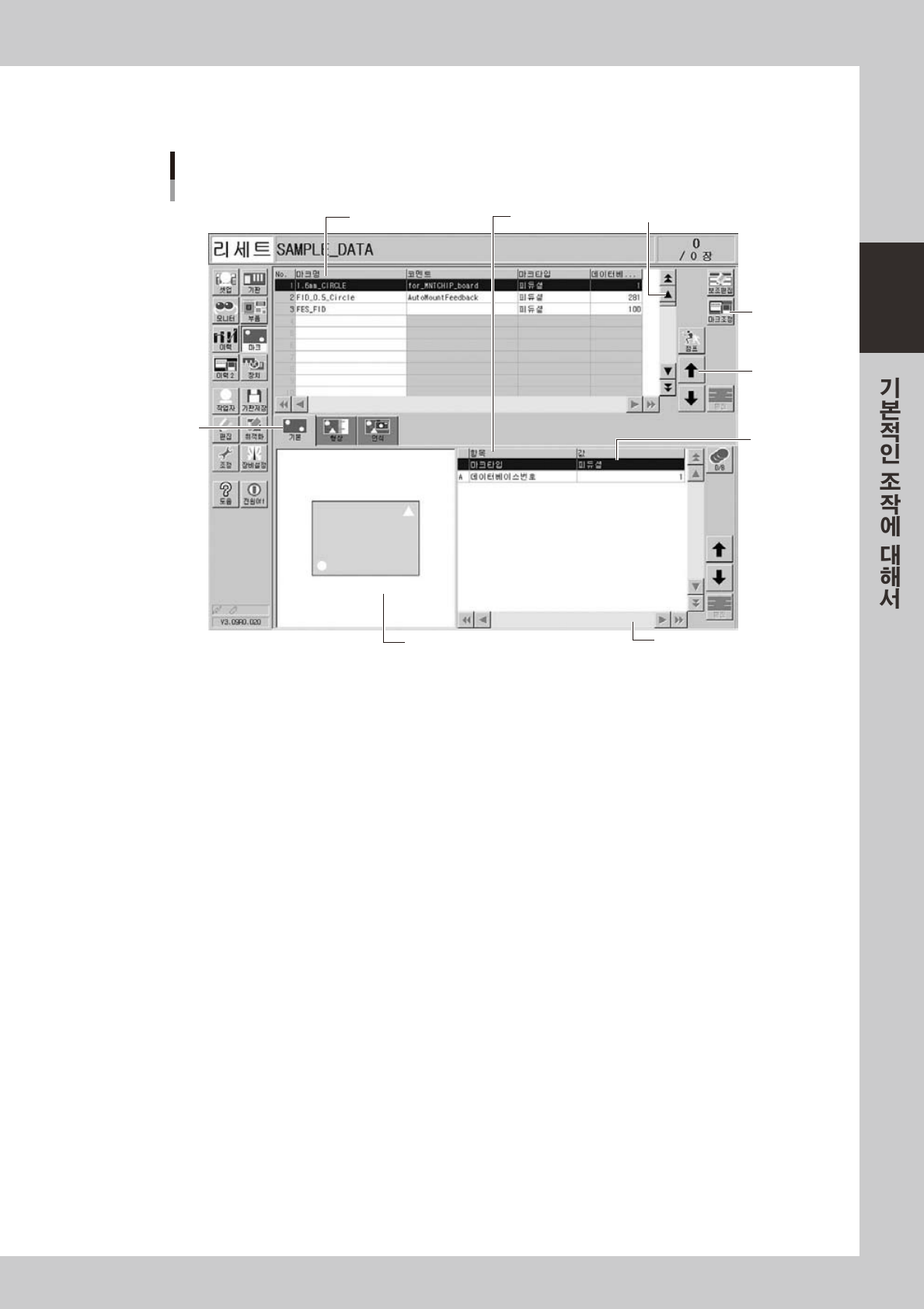

■ 각종버튼과 입력박스
조작화면상에는각종버튼 ,선택탭 ,입력박스가사용되고있습니다 .
2
파라미터 리스트
조작화면 예
3
1
5
6
4
데이터No.리스트
마크화면
1
2 8201-L4- 0 0
1. 스크롤바 & 버튼（세로 , 가로 )
데이터 No. 리스트와파라미터리스트에미처다표시되지않은항목을보고자할때사용합니다 .
2. 조작버튼
목적에따라서다음의조작화면과박스가열립니다 .
3. 행이동 버튼
데이터 No. 리스트와파라미터리스트내의커서행을상하로이동시킵니다 .
4. 파라미터 입력란
파라미터의선택과입력을실행합니다 .키보드조작시에는더블클릭하면편집가능합니다 .
5. 선택탭
이탭을선택하면파라미터입력화면의전환이가능합니다 .
6. 보조화면
파라미터의입력에도움이되는정보를일러스트등으로표시합니다 .파라미터리스트와보조화면내의알파벳은서로대
응하고있습니다 .
레인 전환버튼 ( 듀얼 레인 )
듀얼레인에서양측레인을사용해서생산할경우에표시됩니다 .조작화면에표시되는레인을전환할때에사용합니다 .
2-10
2
에러화면에 대하여
에러화면의 구성 예
1
2
3
6 7
4 5
[에러전환] 버튼
마크검출 에러
2820 2- L 4 - 0 0
1. 에러수량 표시
현재표시중인에러와에러총수량을표시합니다 .복수의에러가발생한경우는 ,좌우의[ 에러전환 ] 버튼을눌러서에러
화면으로전환할수있습니다 .
2. 메시지 전환 탭
개요
작업자용메시지를표시합니다 .
상세
관리자 ,서비스담당자용메시지를표시합니다 .메시지가없을때는이탭은표시되지않습니다 .
3. 인식화상 표시 ( 부품흡착 , 마크인식시의 에러화면으로 표시）
부품흡착과마크인식등 ,화상처리를했을때에발생한에러에대하여화상을표시합니다 .
4. [ 버저 OFF]
버저를OFF 합니다 .
5. [ 에러 클리어 ]
발생한에러를클리어합니다 .
6. [ 언어전환]버튼
대화창에표시된메시지의언어를전환할수있습니다 .
7. [ 닫기 ] 버튼
에러를클리어하지않고대화창을닫습니다 .
참고
[ 닫기 ] 버튼을 눌러서 에러화면을 닫은 다음 , [ 모니터 ] 버튼을 눌러서「생산모니터」탭을 열면 에러가 발생한 곳을 확인할
수 있습니다 . 또한 ,「생산모니터」화면의 [ 에러표시 ] 버튼을 누르면 , 에러메시지를 다시 표시할 수 있습니다 .
「생산모니터」화면에 대해서는 , 제 3 장「생산의 시작과 종료」를 참조하여 주십시오 .
