1-9
1

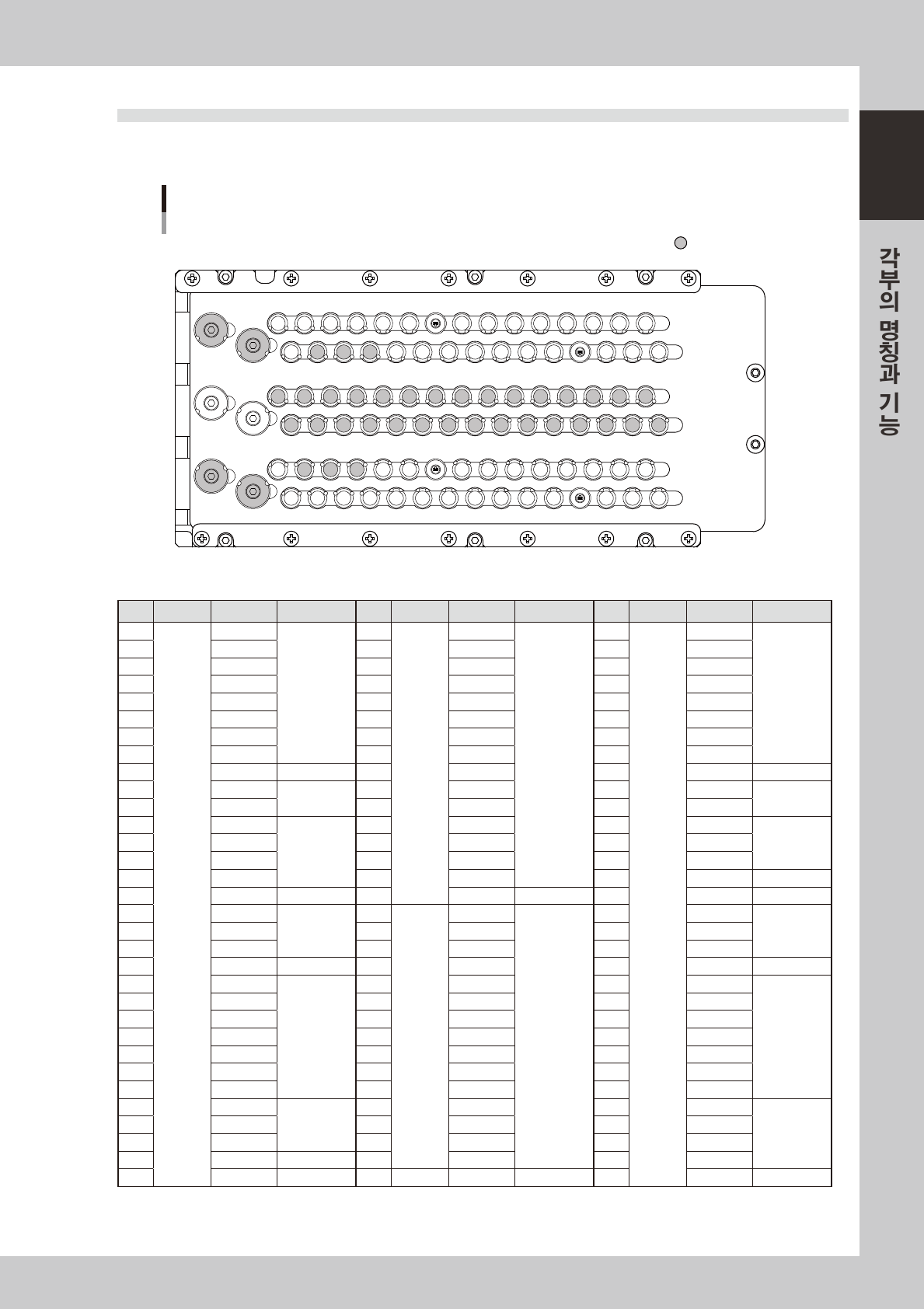

3.3 노즐스테이션 ( 옵션 )
노즐스테이션이 장착되어 있으면 , 자동교환하기 위한 각종 노즐을 장착할 수 있습니다 .
노즐스테이션과 대응하는 헤드 및 노즐타입은 아래와 같습니다 .
노즐 스테이션(sATSII없음 우→좌)
표준 타입
특주노즐 영역
16
131415 1112 910 5678 1234
32
172021222324252627282930 1831 19
48
454647 4344 4142 37383940 33343536
64
49525354555657585960616263 5051
777879 7576 7374 69707172 65666768
96
81848586878889909192939495
8283
80
장비 뒤쪽
장비 앞쪽
2710 8-L4- 0 0
No. 테이블 헤드 No. 노즐타입 No. 테이블 헤드 No. 노즐타입 No. 테이블 헤드 No. 노즐타입
1 B HEAD1 TYPE302A 33 B HEAD1 특주노즐 65 A HEAD10 TYPE301A
2 HEAD2 34 HEAD1 66 HEAD9
3 HEAD3 35 HEAD2 67 HEAD8
4 HEAD4 36 HEAD3 68 HEAD7
5 HEAD5 37 HEAD4 69 HEAD6
6 HEAD6 38 HEAD5 70 HEAD5
7 HEAD7 39 HEAD6 71 HEAD4
8 HEAD8 40 HEAD7 72 HEAD3
9 HEAD8 TYPE304A 41 HEAD8 73 HEAD2 TYPE304A
10 HEAD9 TYPE302A 42 HEAD9 74 HEAD2 TYPE301A
11 HEAD10 43 HEAD10 75 HEAD1
12 HEAD2 TYPE303A 44 HEAD7 76 HEAD10 특주노즐
13 HEAD4 45 HEAD8 77 HEAD9
14 HEAD6 46 HEAD9 78 HEAD8
15 HEAD8 47 HEAD10 79 HEAD2 TYPE303A
16 HEAD8 특주노즐 48 HEAD3 T YPE307A 80 HEAD3 특주노즐
17 HEAD1 TYPE301A 49 A HEAD10 특주노즐 81 HEAD10 TYPE302A
18 HEAD2 50 HEAD10 82 HEAD9
19 HEAD3 51 HEAD9 83 HEAD8
20 HEAD2 TYPE304A 52 HEAD8 84 HEAD8 TYPE304A
21 HEAD4 TYPE301A 53 HEAD7 85 HEAD7 TYPE302A
22 HEAD5 54 HEAD6 86 HEAD6
23 HEAD6 55 HEAD5 87 HEAD5
24 HEAD7 56 HEAD4 88 HEAD4
25 HEAD8 57 HEAD3 89 HEAD3
26 HEAD9 58 HEAD2 90 HEAD2
27 HEAD10 59 HEAD1 91 HEAD1
28 HEAD1 특주노즐 60 HEAD7 92 HEAD10 TYPE303A
29 HEAD3 61 HEAD5 93 HEAD8
30 HEAD5 62 HEAD3 94 HEAD6
31 HEAD10 TYPE303A 63 HEAD1 95 HEAD4
32 HEAD3 특주노즐 64 B HEAD8 TYPE307A 96 HEAD8 특주노즐
1-10
1

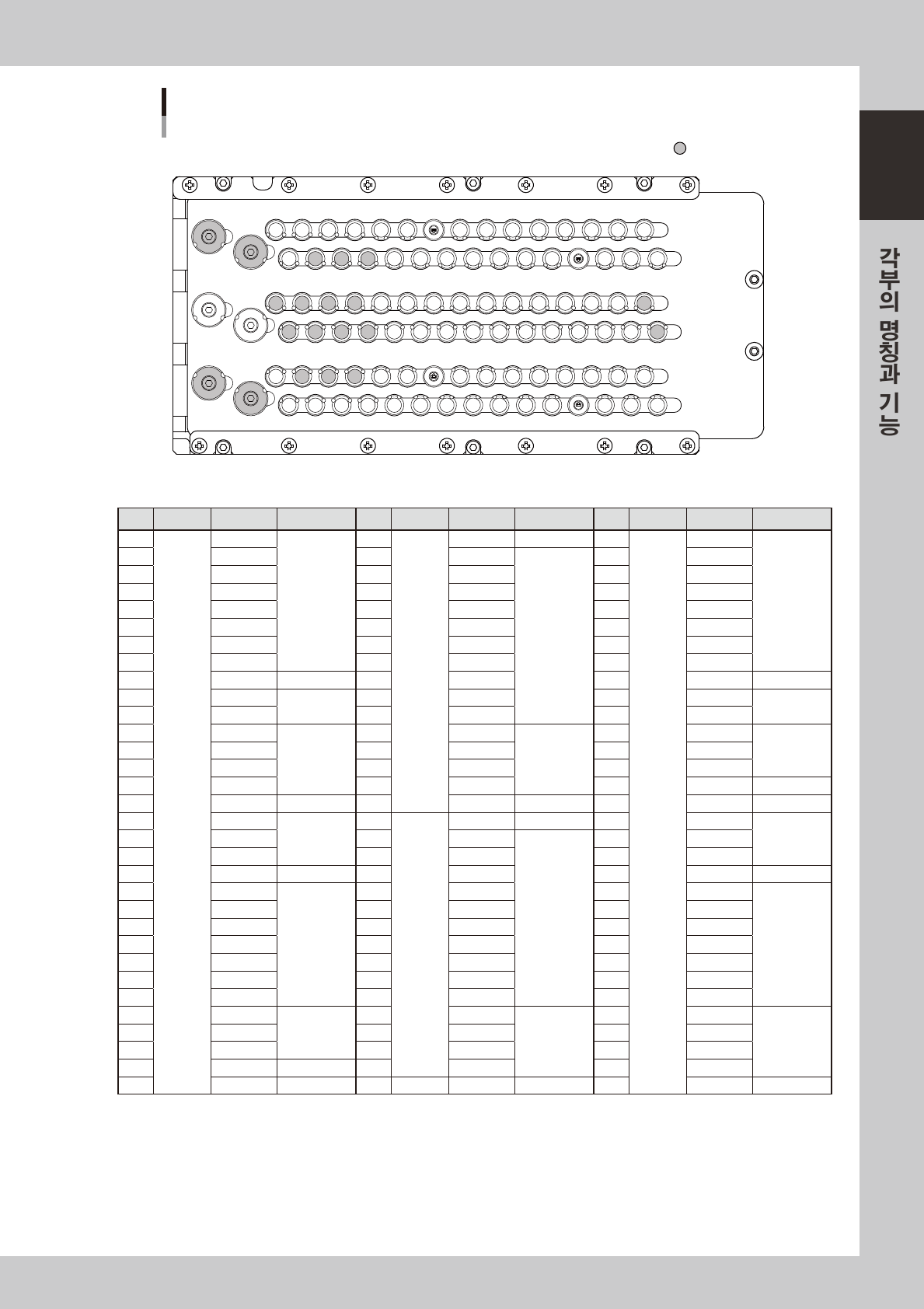

노즐스테이션(sATSII 있음 우→좌, 좌→우/sATSII 없음 좌→우）
특주노즐 영역
16
32
17 20 21 22 23 24 25 26 27 28 29 3018 3119
64
49 52 53 54 55 56 57 58 59 60 61 62 6350 51
9681 84 85 86 87 88 89 90 91 92 93 94 9582 83
13 14 1511 129 105 6 7 81 2 3 4
48
45 46 4743 4441 4237 38 39 4033 34 35 36
8077 78 7975 7673 7469 70 71 7265 66 67 68
장비 뒤쪽
장비 앞쪽
표준타입
27123-L 4- 0 0
No. 테이블 헤드 No. 노즐타입 No. 테이블 헤드 No. 노즐타입 No. 테이블 헤드 No. 노즐타입
1 A HEAD1 TYPE302A 33 A HEAD1 특주노즐 65 B HEAD10 TYPE301A
2 HEAD2 34 HEAD1 66 HEAD9
3 HEAD3 35 HEAD2 67 HEAD8
4 HEAD4 36 HEAD3 68 HEAD7
5 HEAD5 37 HEAD4 69 HEAD6
6 HEAD6 38 HEAD5 70 HEAD5
7 HEAD7 39 HEAD6 71 HEAD4
8 HEAD8 40 HEAD7 72 HEAD3
9 HEAD8 TYPE304A 41 HEAD8 73 HEAD2 TYPE304A
10 HEAD9 TYPE302A 42 HEAD9 74 HEAD2 TYPE301A
11 HEAD10 43 HEAD10 75 HEAD1
12 HEAD2 TYPE303A 44 HEAD7 76 HEAD10 특주노즐
13 HEAD4 45 HEAD8 77 HEAD9
14 HEAD6 46 HEAD9 78 HEAD8
15 HEAD8 47 HEAD10 79 HEAD2 TYPE303A
16 HEAD8 특주노즐 48 B HEAD3 TYPE307A 80 HEAD3 특주노즐
17 HEAD1 TYPE301A 49 HEAD10 특주노즐 81 HEAD10 TYPE302A
18 HEAD2 50 HEAD10 82 HEAD9
19 HEAD3 51 HEAD9 83 HEAD8
20 HEAD2 TYPE304A 52 HEAD8 84 HEAD8 TYPE304A
21 HEAD4 TYPE301A 53 HEAD7 85 HEAD7 TYPE302A
22 HEAD5 54 HEAD6 86 HEAD6
23 HEAD6 55 HEAD5 87 HEAD5
24 HEAD7 56 HEAD4 88 HEAD4
25 HEAD8 57 HEAD3 89 HEAD3
26 HEAD9 58 HEAD2 90 HEAD2
27 HEAD10 59 HEAD1 91 HEAD1
28 HEAD1 특주노즐 60 HEAD7 92 HEAD10 TYPE303A
29 HEAD3 61 HEAD5 93 HEAD8
30 HEAD5 62 HEAD3 94 HEAD6
31 HEAD10 TYPE303A 63 HEAD1 95 HEAD4
32 HEAD3 특주노즐 64 HEAD8 TYPE307A 96 HEAD8 특주노즐
c
주의
Type303A 와304A,Type307A 를나란히사용할경우에는 ,노즐적용부품사이즈가제한되는경우가있습니다 .
1-11
1
노즐 스테이션(sATSII 없음 우→좌 흐름)
협인접 타입
특주노즐 영역
16
131415 1112 910 5678 1234
32
172021222324252627282930 1831 19
48
454647 4344 4142 37383940 33343536
64
49525354555657585960616263 5051
80
777879 7576 7374 69707172 65666768
96
81
848586878889909192939495 8283
장비 뒤쪽
장비 앞쪽
2710 9-L4- 0 0
No. 테이블 헤드 No. 노즐타입 No. 테이블 헤드 No. 노즐타입 No. 테이블 헤드 No. 노즐타입
1 B HEAD1 TYPE313A 33
B HEA D1
특주노즐 65 A HEAD10 T YPE312A
2 HEAD2 34 HEAD1 T YPE311A 66 HEAD9
3 HEAD3 35 HEAD2 67 HEAD8
4 HEAD4 36 HEAD3 68 HEAD7
5 HEAD5 37 HEAD4 69 HEAD6
6 HEAD6 38 HEAD5 70 HEAD5
7 HEAD7 39 HEAD6 71 HEAD4
8 HEAD8 40 HEAD7 72 HEAD3
9 HEAD8 TYPE315A 41 HEAD8 73 HEAD2 TYPE315A
10 HEAD9 TYPE313A 42 HEAD9 74 HEAD2 TYPE312A
11 HEAD10 43 HEAD10 75 HEAD1
12 HEAD2 TYPE314A 44
HEA D7
특주노즐 76
HEAD10
특주노즐
13 HEAD4 45 HEAD8 77 HEAD9
14 HEAD6 46 HEAD9 78 HEAD8
15 HEAD8 47 HEAD10 79 HEAD2 TYPE314A
16
HEAD8
특주노즐 48 HEAD3 T YPE318A 80
HEAD3
특주노즐
17 HEAD1 TYPE312A 49
A HEAD10
특주노즐 81 HEAD10 TYPE313A
18 HEAD2 50 HEAD10 T Y PE311A 82 HEAD9
19 HEAD3 51 HEAD9 83 HEAD8
20 HEAD2 TYPE315A 52 HEAD8 84 HEAD8 T YPE315A
21 HEAD4 T YPE312 A 53 HEAD7 85 HEAD7 TYPE313A
22 HEAD5 54 HEAD6 86 HEAD6
23 HEAD6 55 HEAD5 87 HEAD5
24 HEAD7 56 HEAD4 88 HEAD4
25 HEAD8 57 HEAD3 89 HEAD3
26 HEAD9 58 HEAD2 90 HEAD2
27 HEAD10 59 HEAD1 91 HEAD1
28
HEA D1
특주노즐 60
HEA D7
특주노즐 92 HEAD10 TYPE314A
29 HEAD3 61 HEAD5 93 HEAD8
30 HEAD5 62 HEAD3 94 HEAD6
31 HEAD10 T YPE314A 63 HEAD1 95 HEAD4
32
HEAD3
특주노즐 64 B HEAD8 T YPE318A 96
HEAD8
특주노즐
