1-4
1

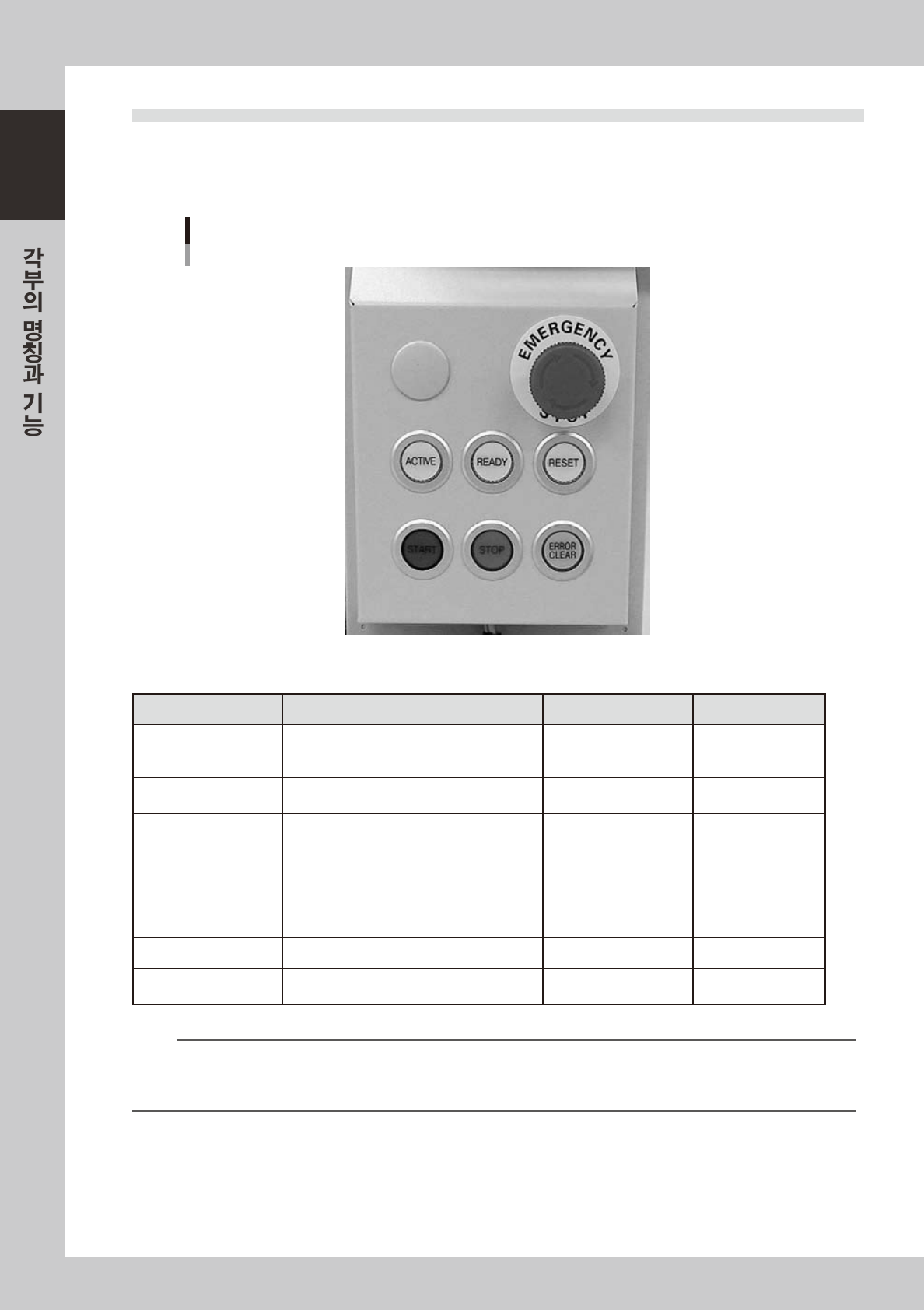

2.2 오퍼레이션 패널버튼
오퍼레이션 패널버튼은 , 본 장비의 정면과 후면에 배치되어 있으며 장비를 조작할 때에 자주 사용하는 명령
을 실행할 수 있습니다 . 각 버튼은 ON 일때 점등합니다 .（패널 버튼의 색은 , 표시등으로 지정한 색과 같은
색이 됩니다 .）
오퍼레이션 패널버튼
27103-L4-00
■ 오퍼레이션 패널버튼의 기능과 상태
버튼명 용도 소등 점등
ACTIVE
이조작용패널버튼을유효하게합니다 .
앞뒤에버튼이있는장비에서는동시에사용할
수없습니다 .
ᆞ장비기동후
ᆞ다른테이블에권한있음
ᆞ조작권한있음
READY 비상정지를해제하고 ,서보 ON 합니다 .
ᆞSERVOOFF
( 모터동력 OFF)
ᆞSERVOON
( 모터동력 ON)
RESET
운전을정지하고 ,기판생산준비상태로되돌립
니다 .
ᆞ보통운전시 ,정지시 ᆞRESET 완료시
START( 녹 ) 기판데이터에따라부품의실장을합니다 . ᆞ정지시
ᆞ보통운전시
[ 점멸 ]
일시정지 ,스텝운전시
STOP( 적 / 백 )
운전을중단합니다 .(「START」버튼으로재개
합니다 .)
ᆞ보통운전시 ᆞ에러발생시
ERRORCLEAR( 황 / 청 ) 에러발생시의버저와화면을클리어합니다 . ᆞ보통운전시 ᆞ에러발생시
EMERGENCYSTOP
이버튼을누르면비상정지상태로됩니다 .
해제할때는오른쪽으로돌립니다 .
n
요점
[ACTIVE] 버튼은 장비의 전후에 배치되어 있으나 , 동시에 양쪽을 ON 할 수는 없습니다 . [READY][START][STOP]
[ERROR CLEAR] 및 [RESET] 버튼은 같은 패널의 [ACTIVE] 버튼이 ON 으로 되어 있을때만 유효합니다 .
키보드는 , 정면 패널의 [ACTIVE] 버튼이 ON 으로 되어있을 때만 유효합니다 .
1-5
1

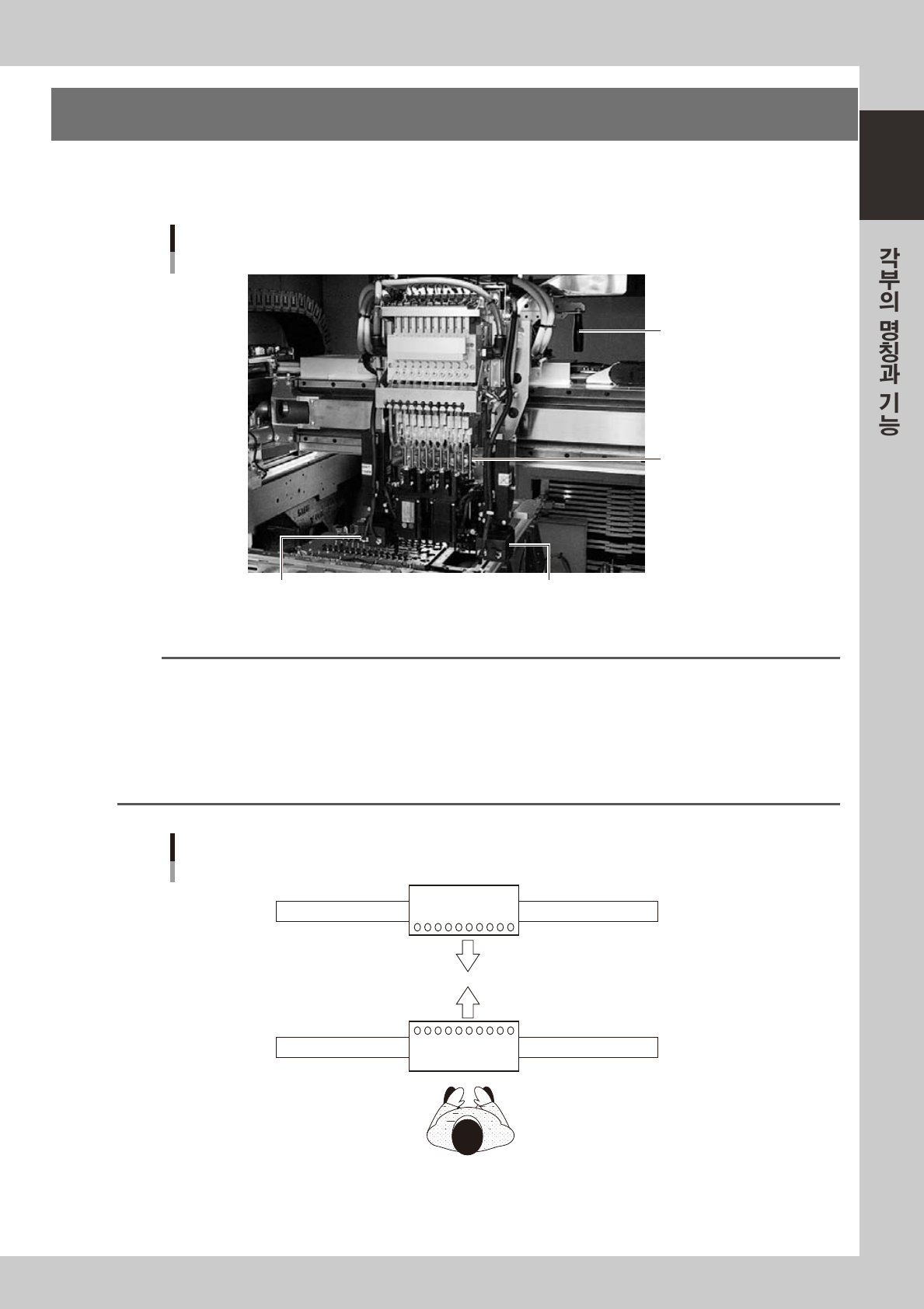

3. 헤드부
헤드부는장비의A,B2 개의XY 축상에탑재되어있으며부품의흡착이나실장을합니다 .아래에헤드부의구
성이나노즐종류에대해설명합니다 .
헤드부
피듀셜 카메라
조명 유니트
피듀셜 카메라
조명 유니트
10연 멀티헤드
헤드 이동용
핸들(뒤쪽)
27104-L4-00
n
요점
피듀셜 카메라의 조명 유니트의 장착위치는 , 사양에 따라 다릅니다 . ( 더블 피듀셜은 옵션 )
█ 듀얼 스테이지 사양의 경우 ( 아래그림 참조 )
• 우→좌 흐름 : 싱글 피듀셜 카메라 사양의 경우는 A 헤드 10 쪽 , B 헤드 10 쪽
• 좌→우 흐름 : 싱글 피듀셜 카메라 사양의 경우는 A 헤드 1 쪽 , B 헤드 1 쪽
█ 싱글 레인 / 듀얼 레인의 경우 ( 아래그림 참조 )
• 우→좌 흐름 : 싱글 피듀셜 카메라 사양의 경우는 A 헤드 1 쪽 , B 헤드 10 쪽
• 좌→우 흐름 : 싱글 피듀셜 카메라 사양의 경우는 A 헤드 10 쪽 , B 헤드 1 쪽
A
B
헤드 레이아웃
10
10
1
1
장비 정면
27105-L4-00
1-6
1

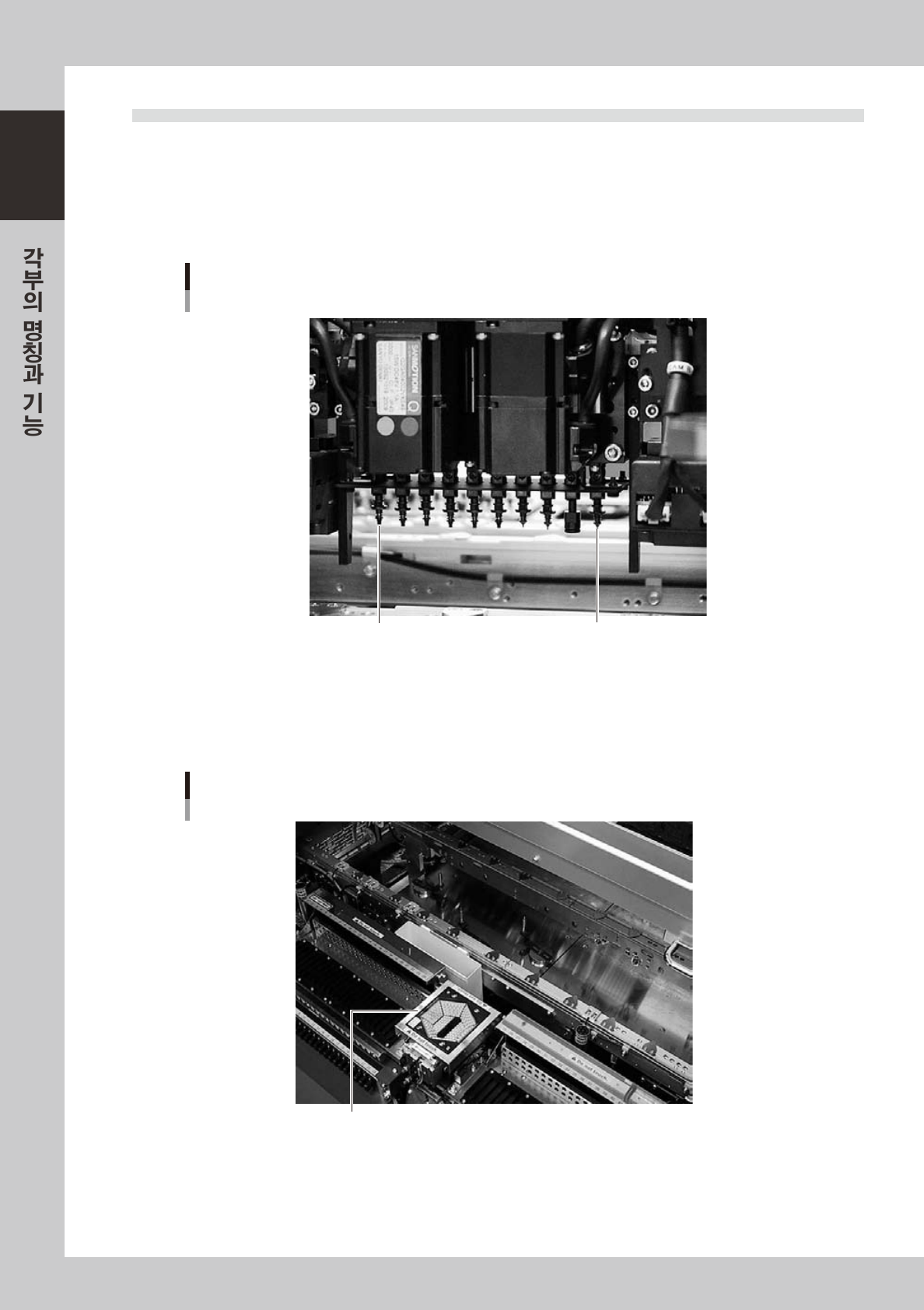

3.1 부품흡착
ㆍ
탑재헤드
3.1.1 10 연 멀티헤드
10 연 멀티헤드는 , 10 개의 부품흡착 •탑재헤드를 가지고 있습니다 . 헤드번호는 , B 테이블이 장비 정면에
서 봐서 우측부터 1 에서 10 이며 , A 테이블이 좌측부터 1 에서 10 이 됩니다 . 각 헤드에 장착된 노즐 피치
는 12mm 로 , SS 피더뱅크와 동일한 피치로 되어 있습니다 .
헤드 10 헤드 1
10연 멀티헤드
B테이블 정면의 예
27106-L4-00
3.1.2 멀티 카메라
YS24X 는 프론트 사이드와 리어 사이드에 승강식 사이드 라이트를 겸비한 부품인식 카메라가 표준으로
장착되어 있습니다 .
멀티 카메라
승강식 사이드 라이트 멀티 카메라
2710 7-L4 - 00
