3-6 3 1 .1 「 도중 부터 운 전」을 사 용 한다 「셋 업」화면 의 [ 도중 부터 운전 ] 버튼을 누 르면 , 「도중 부터 운전 」대화창 이 열 립 니 다 . 기 판의 생산 도중에 리세트 한 데이 터 를 계속해서 실 장 하 고 싶 은 경우 나 , 특 정 의 블록 또는 특 정 의 탑재 포 인 트 만 실장하 고 싶 은 경우에 사 용합니다 . 이 기능은 설정 후 첫 번째 기 판 에 만 유 …
3-5
3
2

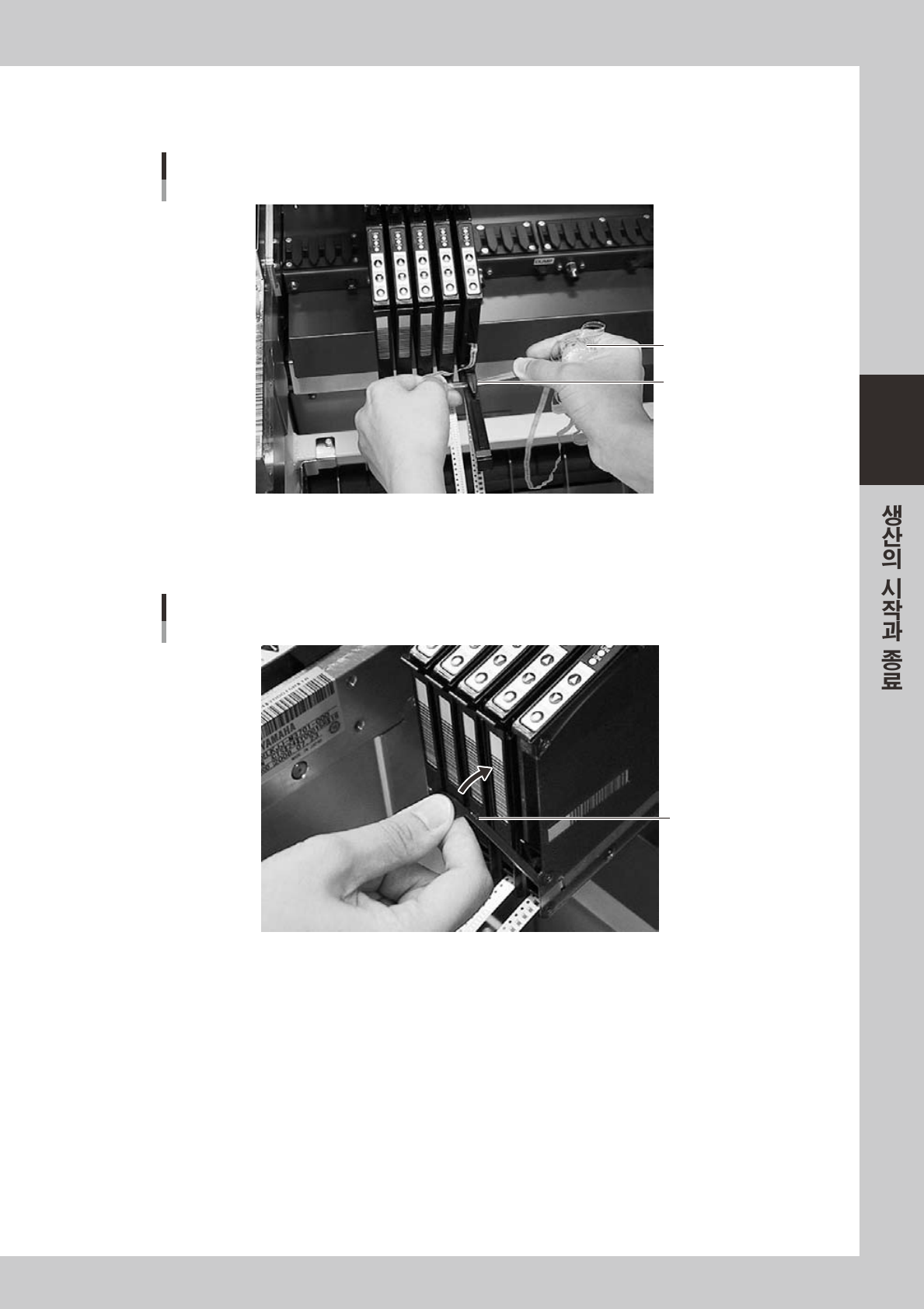

사용종료한 탑 테이프를 절단합니다 .
테일커버안쪽에설치되어있는엣지커터로탑테이프를절단해주십시오 .
탑 테이프의 절단
처리하는 탑 테이프
엣지커터
27302-L4-00
3
테일 커버를 닫아 주십시오 .
테일커버는자석식으로되어있으므로 ,간단히원상태로닫힙니다 .
테일 커버의 세팅
테일 커버
27303-L4-00
3-6
3
1.1 「도중부터 운전」을 사용한다
「셋업」화면의 [ 도중부터 운전 ] 버튼을 누르면 , 「도중부터 운전」대화창이 열립니다 .
기판의 생산도중에 리세트한 데이터를 계속해서 실장하고 싶은 경우나 , 특정의 블록 또는 특정의 탑재 포인
트만 실장하고 싶은 경우에 사용합니다 . 이 기능은 설정후 첫번째 기판에만 유효하고 , 그다음 기판부터는
일반적인 탑재작업을 합니다 .
n
요점
듀얼 레인에서 양측 레인을 사용해서 실장할 경우는 ,「도중부터 운전」대화창 박스의「레인 선택」박스에서 조작할 레인으로
전환한 후에 사용해 주십시오 .
[도중부터 운전] 버튼
[레인 선택] 박스
「도중부터 운전」화면
듀얼 레인의 예
28304-L4-20
3-7
3
1.1.1 저장되어 있는 데이터 읽기
자동운전을 도중에서 리세트하면 자동적으로 그 때의 상태가 저장됩니다 . 「도중부터 운전」대화창의 [ 읽기 ]
버튼을 누르면 , 작업을 중단했을 때의 정보가 읽혀집니다 . 자동운전을 재개하면 , 정지되었던 시점의 상태부
터 계속해서 부품을 실장할 수 있습니다 . 또한 , 에러에 관한 정보도 저장되어 있기 때문에 , 여러가지 이유
로 탑재되지 않은 데이터의 실장도 실행합니다 .
저장되어 있는 데이터의 읽기후
자동운전 재개
1
5
블록 NO.1
실장재개
블록 NO.2
2
6
3
7
4
8
1
5
2
6
3
7
4
8
1
5
블록 NO.1 블록 NO.2
2
6
3
7
4
8
1
5
2
6
3
7
4
8
: 탑재
: 미탑재
리세트
27304-L4-00
1.1.2 탑재 플래그의 편집
탑재번호를 지정함에 따라 , 특정의 탑재포인트만 실장할 수 있습니다 . 또한 실장도중에 정지 , 리세트한 경
우 , [ 읽기 ] 버튼을 누르고 데이터를 읽은 후 [ 탑재 플래그 ] 버튼으로 각 탑재포인트의 「탑재완료」수정을
할 수 있습니다 .
[탑재 플래그]버튼
탑재 플래그의 편집
「옵셋번호」선택박스
탑재완료 플래그
28305-L4 -10
n
요점
분할기판용 옵셋기능을 사용하고 있는 경우는 ,「옵셋번호」를 선택함으로서 블록별 탑재데이터 편집도 가능합니다 .
단 , 이 기능은 첫번째 기판에만 유효하고 , 다음 기판부터는 일반적인 탑재작업을 행합니다 .
