■ 헤드 수동조작

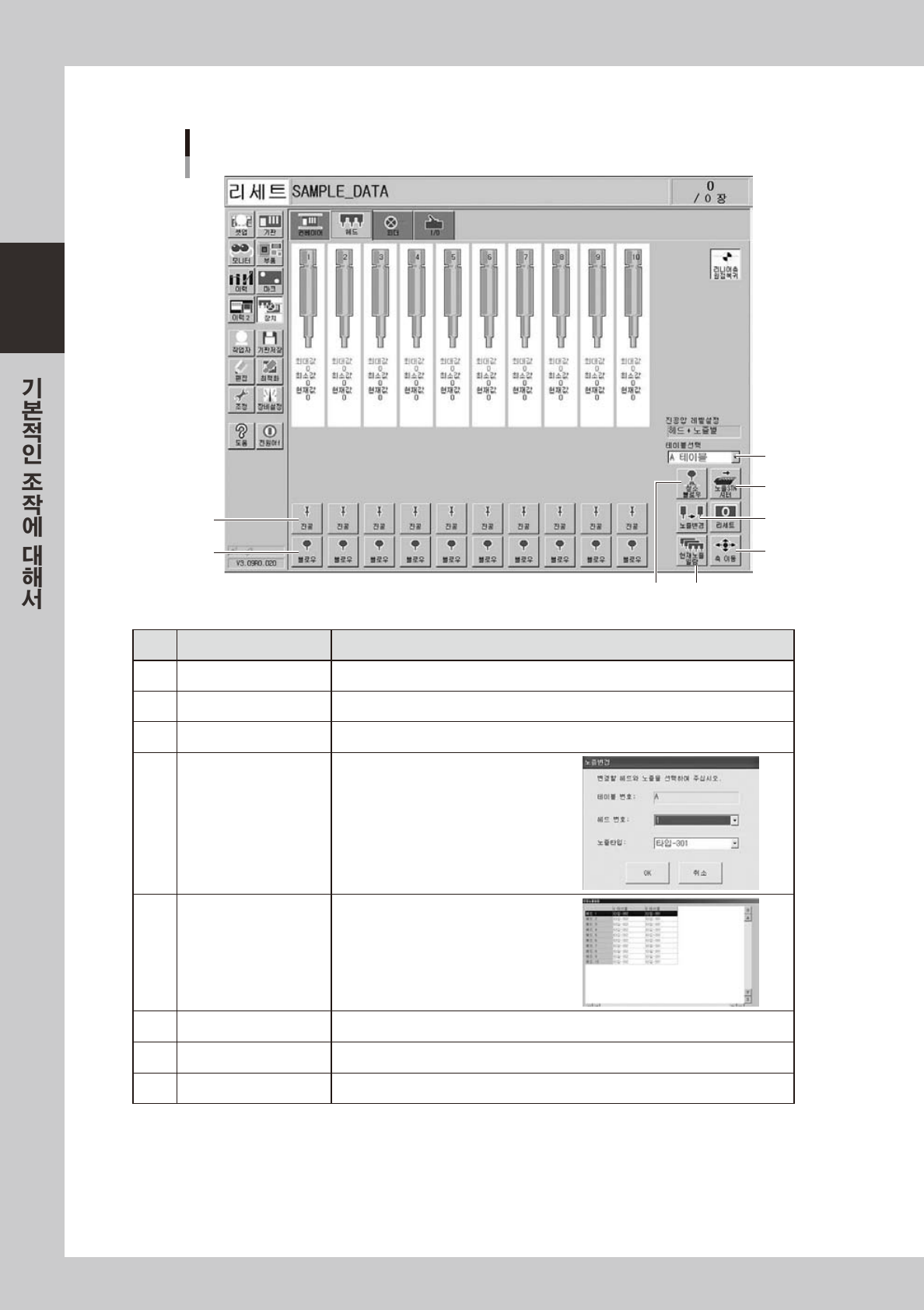

「장치」ー「헤드」화면
1
2
3
4
5
6
8
7
28207-L4-00
버튼명 기능
1 진공 각헤드의진공 ON/OFF 를실행합니다 .
2 블로우 각헤드의블로우ON/OFF 를실행합니다 .
3 노즐 STN셔터 노즐스테이션의셔터를개폐합니다 .
4 노즐변경
「노즐변경」대화창이표시되면 ,헤드및노
즐타입을지정해서노즐체인지를실행합니
다.
5 현재노즐일람
현재 ,헤드에장착되어있는노즐타입의일
람을표시합니다 .
6 축이동 축을이동시키기위해사용합니다 .「컨베이어」화면의축이동과같습니다 .
7 청소블로우 노즐샤프트블로우실행확인화면이표시됩니다 .
8 테이블선택 A 테이블 ( 앞 ) 과B 테이블 ( 뒤 ) 의표시를전환합니다 .
2-17
2
■ 피더 수동조작

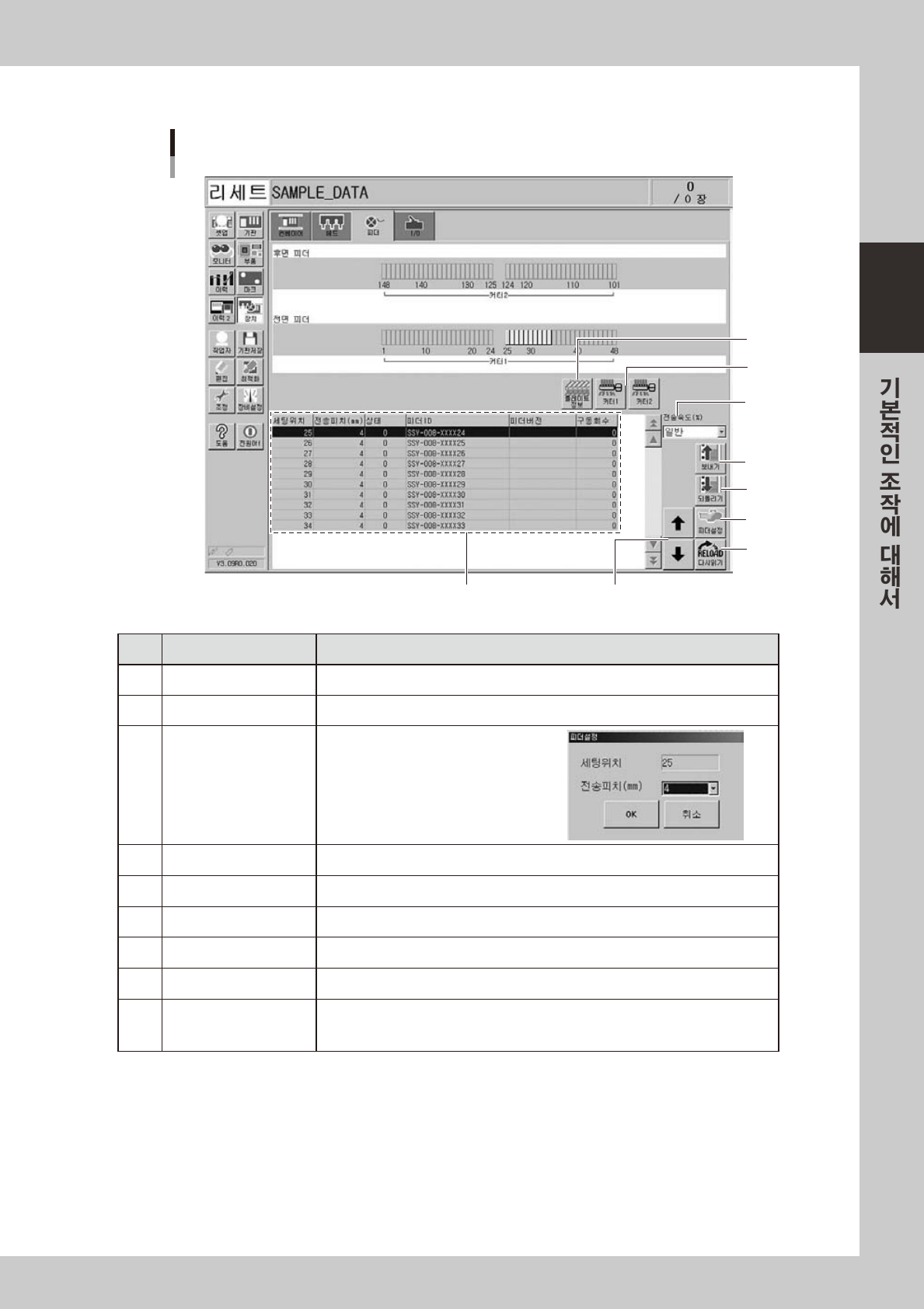

「장치」ー「피더」화면
1
4
7
2
6
5
3
8
9
2 8210-L4-10
버튼명 기능
1 보내기 한번누르면테이프를앞쪽으로피치설정분만큼보냅니다 .
2 되돌리기 한번누르면테이프를뒤쪽으로피치설정분만큼보냅니다 .
3 피더설정
전송피치는2~56mm 까지사양에맞춰선
택할수있습니다 .
여기에서설정한피치로메모리가바뀝니다 .
4 전송속도 (%) 전송속도는 ,일반 ~90,80,10...％까지풀다운메뉴에서선택할수있습니다 .
5 다시읽기 피더의상태 ( 메모리 ) 를클리어하고 ,「다시읽기」를실행합니다 .
6 상하화살표 항목의상하 ,위치의상하또는커서위치의상하를표시합니다 .
7 커터 테이프커터 ( 옵션 ) 의개 / 폐를실행합니다 .
8 플레이트정보 피더플레이트내의플레이트기판의버전을확인할수있습니다 .
9 피더정보
피더플레이트상에세팅된피더에관한각정보를표시합니다 .
「상태」란에표시되어있는번호는 ,에러코드번호입니다 .에러의내용과대책에관해
서는「SSFEEDER사용자메뉴얼」에상세하게설명되어있습니다 .
2-18
2
■ I/O 수동조작
「장치」ー「I/O」화면
1 2
3
2 8212-L4 - 00
버튼명 기능
1
Output 측표시섹션전환
Output 측의표시섹션을전환합니다 .
•
피더
•노즐스테이션
•
덤프스테이션
•
컨베이어
•
헤드
• 블로우 스테이션
•
기타
2
Input 측표시섹션전환
Input 측의표시섹션을전환합니다 .
•
인터락
•
원점리미트
•
피더
•
노즐스테이션
•
컨베이어
•
예비
•
덤프스테이션
•
헤드
•
블로우스테이션
•
기타
3
ON/OFF 전환 커서로선택되어있는부위의밸브를ON/OFF 합니다 .
