xxiv ■ 라 벨부 착 위치 경고표시 라벨 후면 (YS24X+sA TS II ) N 개폐커버 N 개폐커버 N 커터부 N 커터 내부 9 72 0 3 - L 4 -10
xxiii

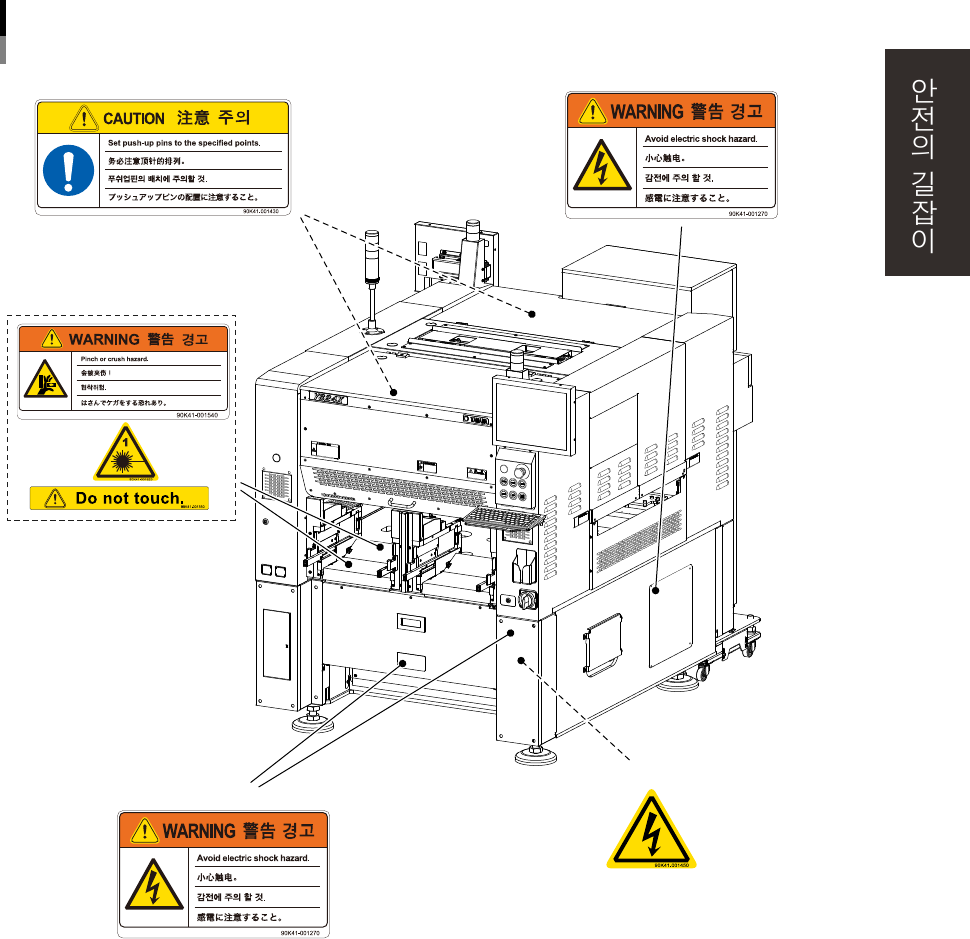

■ 라벨부착 위치
경고표시 라벨
정면 2
■ X축 프레임부 (전후)
■ 피더세팅부 (전후)
■ 측면 (좌우)
■ 하부 패널 (전후)
■ 패널내부
97202-L 4 -10
xxiv

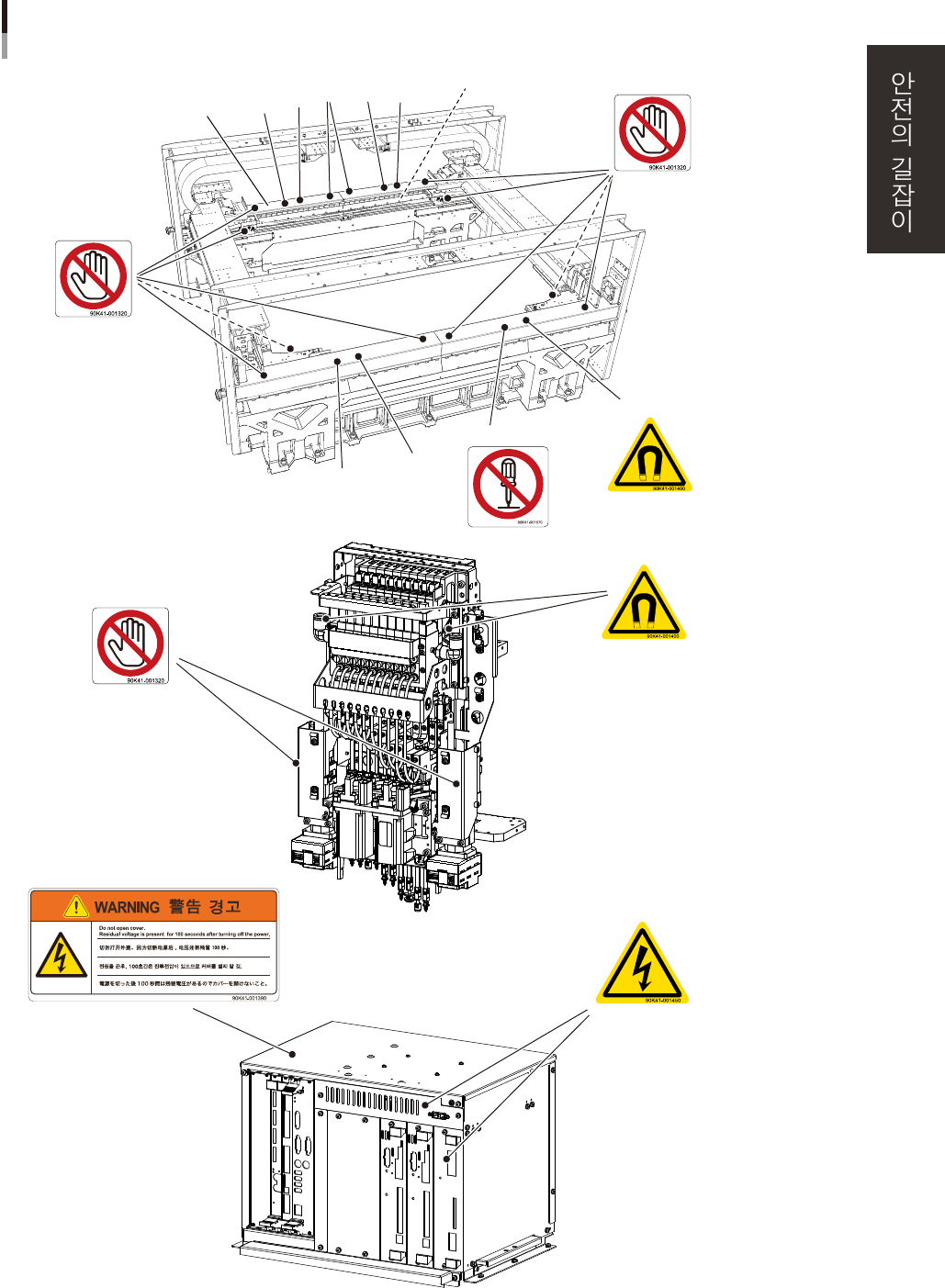

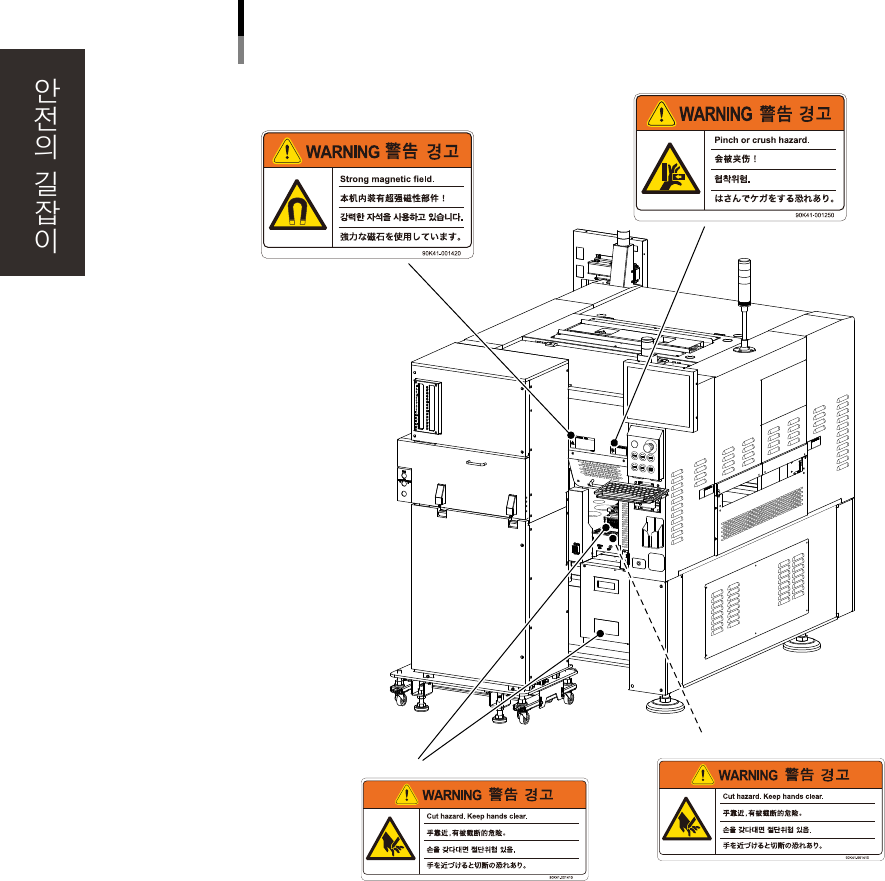

■ 라벨부착 위치
경고표시 라벨
후면 (YS24X+sATSII)
N 개폐커버
N 개폐커버
N 커터부
N 커터 내부
97203-L 4 -10
xxv
■ 라벨부착 위치
경고표시 라벨
N 카메라 유니트
N Z축 리니어 스케일부
N 컨트롤러 상면
N 컨트롤러 정면 패널부
N 컨트롤러부
N 헤드부
N Y축 리니어 스케일부
3
3
2
2
3
2
1
1. 손대지마
1. 손대지마
2. 분해금지
3. 강자계 주의
리니어 커버
리니어 커버
97204-L4-20
